KOTOHIRA 소형 집진 ·절연장비 > 연기 흡연 장치
페이지 정보
본문
솔더 레이저 마커의 집 연기에 이상적입니다.
용도에 따라 소형, 대 풍량, 고정 압 유형, 다양한 옵션이 있습니다.
| 연기 흡연 장치 | ||||||||||
| 납땜 작업 · 레이저 · 기타 일반 집 연기 등에서 발생하는 흄 (연기)에 포함 된 유해 성분을 제거 | ||||||||||
| 특징 | ||||||||||
| 1. | 미립자 성분의 포집 |
| ||||||||
| 고성능 필터는 0.3μm까지의 입자를 95 % 이상 제거 ※ KSC-T01은 중성 능 필터 JIS 비색법 96 %의 포집 효율 | ||||||||||
| 2. | 소취 효과 | |||||||||
| 입상 활성탄 필터가 냄새 성분을 제거 ※ KSC2-U01, T01은 5kg의 활성탄을 탑재 해, 발군의 소취 효과 | ||||||||||
| 3. | 컴팩트 설계 | |||||||||
| 캐스터도 붙어있어 이동 설치가 용이 | ||||||||||
| 4. | 유지 보수가 간단 | |||||||||
| 차압계에 의해 필터 관리가 용이합니다. 또한 필터 교환은 공구 불필요합니다 | ||||||||||
| 5. | 풍부한 옵션 | |||||||||
| 풋 스위치, 속도 제어, 차압계, 각종 신호 추출 등 편리한 옵션을 보유하고 있습니다. ※ KSC-X01은 3 상 200V 사양도 있습니다. (KSC2-U01, T01은 100V 전용) | ||||||||||
| 6. | 풍부한 라인업 | |||||||||
| 14kPa의 높은 정전기 중압 사양과 10m ³ / min의 풍량 타입도 있습니다. | ||||||||||
| 주요 용도 | ||||||||||

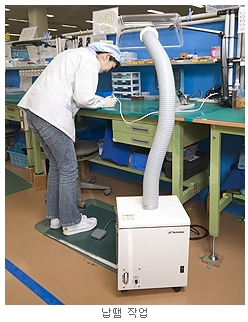

| 1. | 납땜 작업에서 발생하는 흄 제거 |
| ||||||||
| 2. | 레이저 마커에서 발생하는 흄 제거 | |||||||||
| 3. | 기타 작업 환경에서 국소 흡연 사용할 수 있습니다 | |||||||||
| 납땜 연기에 대해 | ||||||||||
| 납땜에서 발생하는 흄 (연기)에 포함 된 유해 물질 (입자)의 크기는 일반적으로 0.05 ~ 10μm 것으로 알려져 있습니다. 그 중에서도 특히 인체에 위험하게되는 입자의 크기는 0.5 ~ 5μm (폐에 축적되는 크기)로되어 있습니다. 이러한 유해 물질은 자극성 물질이 많이 포함되어 목구멍과 눈의 통증, 천식 등의 증상을 발생시킵니다. 또한 인체에 접촉시 피부 자극이나 알레르기 등의 증상도 발생시킬 수도 있습니다. 납땜 작업에서 흡연 장치 등 환경 개선 장비의 설치가 권장되고 있습니다. | ||||||||||
| 필터 구성 | ||||||||||
| 1. | 프리 필터 … |
| ||||||||
| 10μm까지를 90 % 이상 포집 | ||||||||||
| 2. | 준 HEPA 필터 … | |||||||||
| 0.3μm까지를 95 % 이상 포집 ※ KSC-T01은 중성 능 필터. JIS 비색법 96 %의 포집 효율 | ||||||||||
| 3. | 활성탄 필터 … | |||||||||
| 냄새 성분을 포집 | ||||||||||
| 제품 사양 | ||||||||||
수직 유형 | 가로 타입 | |||||||||
|
| |||||||||
| 모델 | KSC-Z01 (-200) | KSC-Y01 (-200) | ||||||||
| 전원 | AC100V (단상 200V) 50/60Hz | |||||||||
| 소비 전력 | 120W | |||||||||
| 처리 풍량 ※ 1 | 덕트 1 구 | 3.5m ³ / min | ||||||||
| 덕트 2 구 | 1.85m ³ / min | |||||||||
| 처리 풍속 | 13.2m / s | |||||||||
| 포집 율 | 95 % 이상 (0.3μmD.OP) | |||||||||
| 최대 정압 | 650Pa | |||||||||
| 외형 치수 (mm) | W350 × D300 × H470 | W450 × D300 × H400 | ||||||||
| 질량 | 14kg | 16kg | ||||||||
| 덕트 직경 | Φ75 | |||||||||
| 소음 ※ 2 | 65dB (A) | |||||||||
| 안전 장치 | ● 회로 차단기 사용 ● 전류 제한 자동 복귀 (온도 보호) ● 흡입구 손가락 보호대 설치 | |||||||||
| ※ 1) 덕트 φ75 × 2m 사용시의 풍량 ※ 2 본체보다 1m 위치에서 측정 | ||||||||||
풍량 유형 | 6 입방 미터 타입 (수직 타입 만) | |||||||||
|
| |||||||||
| 모델 | KSC-T01 | KSC-X01 | ||||||||
| 전원 | AC100V 50/60Hz | AC100V (옵션 : 단상 200V, 3 상 200V) 50/60Hz | ||||||||
| 소비 전력 | 975W | 385W | ||||||||
| 처리 풍량 ※ 1 | 덕트 1 구 | 10.0m ³ / min | 5.7m ³ / min | |||||||
| 덕트 2 구 | ||||||||||
| 처리 풍속 | 40m / s | 21.5m / s | ||||||||
| 포집 율 | 96 % 이상 (JIS 비색법) | 95 % 이상 (0.3μmD.OP) | ||||||||
| 최대 정압 | 2.6kPa | 1000Pa | ||||||||
| 외형 치수 (mm) | W550 × D650 × H950 | W350 × D400 × H665 | ||||||||
| 질량 | 80kg | 32kg | ||||||||
| 덕트 직경 | Φ100 | Φ75 | ||||||||
| 소음 ※ 2 | 60dB (A) | 68dB (A) | ||||||||
| 안전 장치 | ● 누전 차단기 ● 팬 인버터 이상 탐지 | |||||||||
| ※ 1) 덕트 φ75 × 2m (KSC-T01은 Φ100 × 2m) 사용시의 풍량 ※ 2 본체보다 1m 위치에서 측정 | ||||||||||
고정 압 타입 | ||||||||||
| ||||||||||
| 모델 | KSC2-U01 | |||||||||
| 전원 | AC100V 50/60Hz | |||||||||
| 소비 전력 | 375W ~ 600W | |||||||||
| 처리 풍량 ※ 1 | 덕트 1 구 | 1.4 ~ 1.6m ³ / min | ||||||||
| 덕트 2 구 | ||||||||||
| 처리 풍속 | 24.5 ~ 30m / s | |||||||||
| 포집 율 | 95 % 이상 | |||||||||
| 최대 정압 | 14kPa | |||||||||
| 외형 치수 (mm) | W350 × D400 × H678 | |||||||||
| 질량 | 34kg | |||||||||
| 덕트 직경 | Φ50 | |||||||||
| 소음 ※ 2 | 59dB (A) | |||||||||
| 안전 장치 | • 서킷 프로텍터 | |||||||||
| ※ 1) 덕트 φ75 × 2m (KSC-U01은 Φ38 × 3m) 사용시의 풍량 ※ 2 본체보다 1m 위치에서 측정 | ||||||||||
네오닉스 시스템은 KOTOHIRA 社 의 모든 제품을 취급하고 있습니다. | ||||||||||
