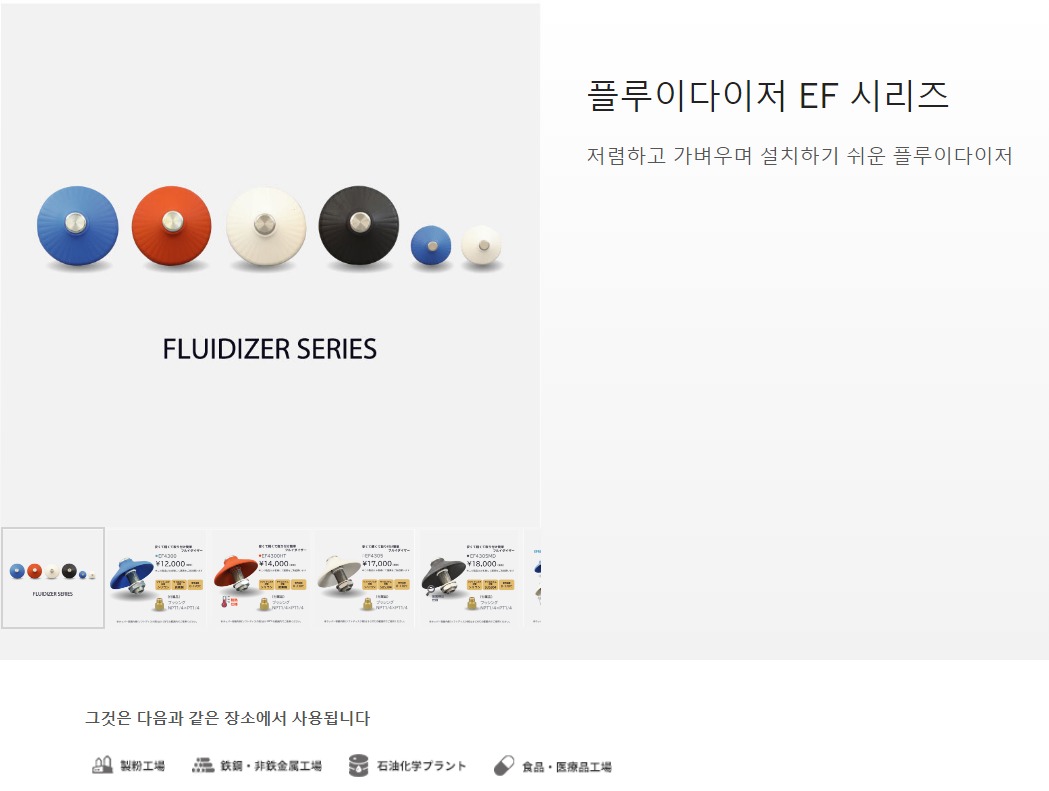

EXEN Corp 플루이 다이저 EF 시리즈
페이지 정보
본문
특징
플루이 다이저는 용기에 설치하여 압축 공기를 공급함으로써 공기를 불어 넣는 동시에 소프트 디스크가 진동하여 호퍼와 슛에 발생한 부착이나 막힘을 방지합니다.
소프트 디스크는 표준 사양/내열 사양/금속 검출 사양을 준비하고 있어 식품·약품·건설·화학 업계에도 적합합니다. 또한 설치와 유지 보수가 쉽고 후 부착 가능한 제품입니다.
진동으로 분체를 배출 촉진
소프트 디스크 외주부에서 분사된 압축 공기를 용기 내로 흘려서 소프트 디스크가 진동하여 분체의 폐색을 해소하고 배출을 촉진시킵니다.
변형이 풍부한 소프트 디스크
드라이 재질의 공기 수송 처리가 가능하기 때문에 식품, 약품, 건설, 화학 업계에서도 사용하실 수 있습니다. 또한 용도에 맞게 소프트 디스크를 선택할 수 있습니다.
소형 경량 타입
EF4800(미니) 시리즈는 질량이 0.05kg으로 매우 경량 타입입니다. 지금까지 설치할 수 없었던 소형 호퍼와 슈트에도 최적입니다.
170°까지 사용 가능
호퍼 용기 내부(소프트 디스크 측)는 0-170°C 범위 내에서 사용할 수 있습니다. 내열 사양은 230℃까지 사용 가능합니다.
퍼스트 피트 어센 설치 방법
4대까지 배관 가능
플루이 다이저는 조작반 VSE1로 4대까지 운전할 수 있습니다.
에어 바이브레이터 타이머 조작반
조작반은 입력 전원 AC100V/AC200V의 전압에 대응하고 있습니다. 플루이다이저를 운전하는 솔레노이드 밸브는 동전압 사양을 사용해 주십시오.
타이머 설정이 광범위하고 사용하기 쉬운
ON 시간과 OFF 시간이 1-99(초·분·시간)까지 광범위하게 설정할 수 있습니다. 타이머 설정은 3단계(초·분·시간)의 전환이 가능합니다.
조작반 패널
형식 일람
| 형식 | 자재 코드 | 제품 도면 다운로드 | |
|---|---|---|---|
| EF4300 | 001705000 | 제품 도면 다운로드 | |
| EF4300HT | 001706000 | 제품 도면 다운로드 | |
| EF4305 | 001707000 | 제품 도면 다운로드 | |
| EF4305MD | 001708000 | 제품 도면 다운로드 | |
| EF4804 | 001709000 | 제품 도면 다운로드 | |
| EF4805 | 001710000 | 제품 도면 다운로드 | |
| VSE1 에어바이브 타이머 콰반 | 001052000 | ||
| 옵션 부품 | |||
| 푸-스토피트 아테온 EF4300 | 102085000 | ||
| 푸-스토피트 아테온 EF4804 | 102086000 |
*1 이 제품은 고객님께 운임을 부담해 주십시오.
＊게재의 가격은 메이커 표준 소매 가격으로 대리점 판매를 위해 소비세 제외로 표기하고 있습니다.
사양
플루이 다이저 사양
| 형식 | 사용압력 (MPa) | 권장 분사 시간 - 간격 (초) | 공기 소비 m 3 /h (L/min) | 재질 | ||
|---|---|---|---|---|---|---|
| 사일로스템 | 소프트 디스크 | |||||
| EF4300 | EF4300 | 0.1-0.2 | 3-20 | 15-30 (250-500) | 탄소강 | 실리콘 색깔: 파랑 |
| EF4300HT | 실리콘 색상: 오렌지 | |||||
| EF4305 | SUS304 | 실리콘 색깔: 백색 | ||||
| EF4305MD | 실리콘 색깔: 회색 | |||||
| EF4800 (미니) | EF4804 | 0.1-0.2 | 3.5-5 (58-83) | 실리콘 색깔: 파랑 | ||
| EF4805 | 실리콘 색깔: 백색 | |||||
| 형식 | 사용 기체 | 질량 (kg) | 설치 조건 | ||
|---|---|---|---|---|---|
| 스템 장착 구멍 | 적응 최소 반경 | ||||
| EF4300 | EF4300 | 압축공기 | 0.27 | φ22 | R200 |
| EF4300HT | |||||
| EF4305 | |||||
| EF4305MD | |||||
| EF4800 (미니) | EF4804 | 0.05 | φ13 | R100 | |
| EF4805 | |||||
에어 바이브레이터 타이머 조작반 사양
| 형식 | 구조 | 전원 전압 | 솔레노이드 밸브 ON 시간 | 솔레노이드 밸브 OFF 시간 | ||
|---|---|---|---|---|---|---|
| VSE1 | 실내용 | AC100V / AC200V | S(초) | 1-99, 무한 | S(초) | 1-99 |
| M(분) | M(분) | |||||
| H(시) | H(시) | |||||
| 형식 | 출력 전압 | 솔레노이드 밸브 사용 가능 수 | 외형치수 L×W×H (mm) | 질량 (kg) |
|---|---|---|---|---|
| VSE1 | AC100V / AC200V | 2 | 101X167X194 | 1.2 |
치수・설치・조작반
플루이 다이저 EF4300 시리즈
후루이다이저 EF4800 시리즈
에어 바이브레이터 타이머 조작반
설치 방법
■배관예(전자밸브를 타이머 조작반 VSE1로 제어하는 배관예)
플루이다이저 2대를 조작반 VSE1과 전자밸브로 제어하는 배관예입니다.
조작반 VSE1을 사용하는 것으로, 분사 시간과 휴지 시간을 제어할 수 있습니다. 권장 시간은 분사 시간 3초와 휴지 시간 17초(20초 간격 분사)입니다. 사용 환경과 효과에 따라 분사 시간과 휴지 시간은 조정 사용하십시오.
1) 하나의 에어 계통에서 후루이다이자 분기는 4 대까지로하십시오.
2) 에어원의 용량은, 플루이 다이저의 사용 대수에 부족한 에어원을 사용해 주세요.
3) 사용하는 에어 배관, 솔레노이드 밸브, 레귤레이터 등은 유량이 부족한 것을 사용하십시오.
4) 솔레노이드 밸브를 조작반 VSE1로 조작하는 경우, VSE1에는 전원 공급이 필요합니다. 또한 VSE1로 제어하는 솔레노이드 밸브는 동일한 전압 사양이 필요합니다.
| 솔레노이드 밸브 형식 | 전원 | 접속 구경 | 오리피스 직경 | 사용환경 |
|---|---|---|---|---|
| ADK11-10A-02G-AC100V | AC100V | Rc3/8 | 12 | 실내 사양 |
| ADK11-10A-02G-AC200V | AC200V |
