| 공기 압축기 | ||||||||
| ■ 고효율 압축기 HAC11 / HAC15 형 | ||||||||
 |
| |||||||
| ||||||||
| ||||||||
| ||||||||

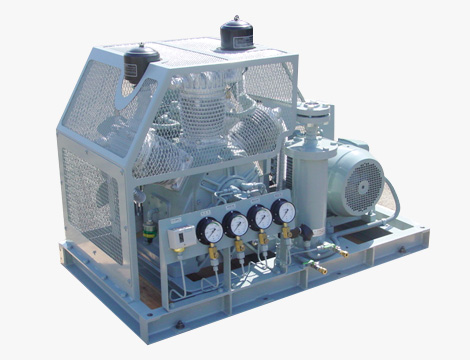

| ◆ HAC11 / HAC15 형 공기 압축기 ◆ | ||||||||
| HAC11/15 형 공기 압축기는 검증 된 HAC600/800 저압 실린더를 공통화하여 비용 절감을 도모하고, 고효율화를 실현 한 압축기입니다. 고압 실린더 1 개, 저압 실린더가 2 개로 구성되어 있습니다. HAC11는 토출 공기량이 40m 3 / h, HAC15은 60m 3 / h가되고 있습니다. | ||||||||
| ◆ 치수도 | ||||||||
 | ||||||||
| ◆ HAC11 / HAC15 형 공기 압축기 표준 사양 | ||||||||
규정 준수 | JIS B 8341,8342 소형 왕복 공기 압축기 |
|
| |||||
| 압축 | 왕복 식 |
|
| ||||
| 취급 가스 | 공기 |
|
| ||||
| 냉각 방식 | 공냉 |
|
| ||||
| 윤활 방식 | 트로코이드 펌프에 의한 강제 급유 |
|
| ||||
| 구동 방식 | 벨트 |
|
| ||||
| 압축 단계 | 2 |
|
| ||||
| 주변 조건 | 온도 : 0 ~ 40 ℃ 습도 : 0 ~ 80 % 고도 : 1000m 이하 * 1 |
|
| ||||
| 전원 | 3 상 AC200/200/220V-50/60/60Hz |
|
| ||||
| 시동 방식 | 직입 또는 스타 델타 시동 |
|
| ||||
| 원동기 | 11kW, 15kW 함께 전폐 외 선형 * 2 |
|
| ||||
| 윤활유 | ISO VG100 번 상당의 권장 왕복 압축기 오일 * 3 |
|
| ||||
| 윤활유 양 | 8 리터 | ||||||
| ◆ HAC11 / HAC15 형 공기 압축기 표준 사양 | ||||||||
형식 | HAC11 | HAC15 |
|
| ||||
| 소요 출력 (kW) | 11 | 15 |
|
| |||
| 회전 수 (r / min) | 550 | 780 |
|
| |||
| 토출 공기량 (m 3 / h) | 40 | 60 |
|
| |||
| 토출 압력 | 3.0MPa |
|
| ||||
| 개략 질량 (kg) | 220 | 220 |
|
| |||
| 운전 소음 (db-A) * 4 | 90 다음 |
|
| ||||
| 공기 취출구 * 5 | 32A (사양에 따라 다름) |
|
| ||||
| 도장색 * 6 | 7.5BG6/1.5 (그레이) 또는 2.5G7 / 2 (라이트 그린) |
|
| ||||
| 부속품 | 앵커 볼트, 너트, 운전 성적표, 취급 설명서 | ||||||
* 1 : 높은 곳에 설치되는 경우 토출량이 감소합니다. * 2 : 모터 메이커 및 형식은 선택할 수 있습니다. 자세한 내용은 문의하시기 바랍니다. * 3 : 연중 사용의 경우는 68 번 상당 품을 사용하십시오. 46 번은 한랭지 100 번은 열대 지역에서의 사용에 사용해주십시오. 또한 출하시에는 윤활유가 들어가 있지 않습니다. * 4 : 본체 정면 (반대로 풀리 측) 1m, 높이 1m의 값입니다. * 5 : 강관 용 식 포함 피팅, 구리 파이프 식 포함 피팅, 플랜지 등으로 변경할 수 있습니다. (비용 옵션) * 6 : 페인트 색상 변경, 벨트 커버와 발라 나누기 등도 가능합니다. (비용 옵션) * 제품은 개량을 위해 예고없이 외관 및 사양을 변경할 수 있습니다. | ||||||||
| ◆ 필수 사양 | ||||||||
제품 번호 | HAC11 | HAC15 |
|
| ||||
| 모델 | 공랭식 세로 형 2 단 압축 |
|
| ||||
| 실린더 수 | 저압 단 | 2 |
|
| |||
| 고압 단 | 1 |
|
| ||||
| 실린더 직경 | 저압 단 | 110 mm |
|
| |||
| 고압 단 | 75 mm |
|
| ||||
| 스트로크 | 저압 단 | 105 mm |
|
| |||
| 고압 단 | 80 mm |
|
| ||||
| 사용 압력 | 3.0 MPa *4 |
|
| ||||
| 회전 속도 (주기 속도로 한 경우) | 550 r/min | 780 r/min |
|
| |||
| 평균 유속 (FA) * 1 | 40 m 3 /h | 60 m 3 /h |
|
| |||
| 행정 용적 | 65 m 3 /h | 93 m 3 /h |
|
| |||
| 소요 동력 | 11 kW | 15 kW |
|
| |||
| 언 로더 방식 | 솔레노이드 밸브에 의한 대기 방출 |
|
| ||||
| 윤활 방식 | 트로코이드 펌프에 의한 강제 급유 |
|
| ||||
| 흡입 필터 | 오일 목욕 식 |
|
| ||||
| 공기 출구 지름 * 3 | 32A (사양에 따라 다름) |
|
| ||||
| 플라이 호일 외경 | φ501 mm |
|
| ||||
| 본체 질량 | 약 220 kg |
|
| ||||
| 고압 안전 밸브 설정 압력 | 3.2±0.1MPa *4 |
|
| ||||
| 저압 안전 밸브 설정 압력 | 0.95 ± 0.1MPa * 4 |
|
| ||||
| 유압 저하 경보 스위치 설정 압력 * 2 | 0.11 MPa 이상 · · · ON |
|
| ||||
| LO 펌프 설정 압력 | 0.14 MPa (냉간시) | 0.16 MPa (냉간시) |
|
| |||
| 윤활유 용량 * 2 | 약 8 리터 (권장 윤활유 사용의 것) | ||||||
* 1 : 높은 곳에 설치되는 경우 토출량이 감소합니다. * 2 : 연중 사용의 경우는 100 번 상당 품을 사용하십시오. 한랭지에서는 68 번을 사용하십시오. 또한 출하시에는 윤활유가 들어가 있지 않습니다. * 3 : 강관 용 식 포함 피팅, 구리 파이프 식 포함 피팅, 플랜지 등으로 변경할 수 있습니다. (비용 옵션) * 4 : 사양에 따라 설정 압력은 다릅니다. * 제품은 개량을 위해 예고없이 외관 및 사양을 변경할 수 있습니다. | ||||||||
네오닉스 시스템은 HASEGAWA 社 의 모든 제품을 취급하고 있습니다. | ||||||||
