OP 뿌리형 V.P. (OMB-OPW)
페이지 정보
본문
뿌리형 V.P. (OMB-OPW) | ||||||||||
| ▶ 목적 | ||||||||||
| ● | 수봉식 진공 펌프 단독으로는 봉수의 포화 증기 압 이하의 압력을 얻을 수 없습니다 또한 도달 압력 부근에서 배기 속도가 현저하게 감소하여 캐비테이션을 일으켜 소음을 발생합니다. (OP-W100N2 ~ OP-W600까지는 대책기구 부착) 이런 때 뿌리 펌프 (메카니컬 부스터)를 병용하면 더 낮은 압력 도달 압력과 더 큰 배기 속도를 얻을 수 있습니다 | |||||||||
| ▶ 특징 | ||||||||||
| ● | 진공 스위치에서 시작 | |||||||||
| ● | 13.3kPa의 높은 압력에서 메카니컬 부스터를 시작할 수 있습니다 | |||||||||
| ● | 실린더 내에 접 동부가 없기 때문에 고속 회전입니다 | |||||||||
| ● | 배기 밸브가 없기 때문에 회전이 원활 소음, 진동이 적다 | |||||||||
| ▶ 용도 | ||||||||||
| ● | 식품 포장 기계 | |||||||||
| ● | 화학, 제약 | |||||||||
| ● | 수지 성형 | |||||||||
| ▶ 사양 | ||||||||||
| 형식 | OMB-100 | OMB-200 | OMB-300 | OMB-600 | OMB-1400 | |||||
| 배기 속도 | 50Hz | [L / min] | 1200 | 2400 | 3700 | 9000 | 16000 | |||
| 배기 속도 | 60Hz | [L / min] | 1500 | 2900 | 4500 | 9000 | 19000 | |||
| 냉각 방식 | [L / min] | 공냉 | 공냉 | 공냉 | 수냉 5 | 공냉 | ||||
| 도달 압력 | OMB + OPW | [Pa] | 270 | 270 | 270 | 270 | 270 | |||
| 도달 압력 | OAE + OMB + OPW | [Pa] | 27 | 27 | 27 | 27 | 27 | |||
| 모터 | kW P | 0.75 4 | 1.5 2 | 1.5 4 | 3.7 4 | 3.7 4 | ||||
| 본체 무게 | [kg] | 58 | 65 | 70 | 180 | 296 | ||||
| 흡기 구경 | JIS 진공 플랜지 | VG80 | VG80 | VG125 | VG100 | VG200 | ||||
| 배기 구경 | JIS 진공 플랜지 | VG80 | VG80 | VG125 | VG100 | VG200 | ||||
| 후단 펌프 형식 | 수봉식 | OP-W50N | OP-W100NⅡ | OP-W150N | OP-W350N | OP-W600 | ||||
| 배기 속도는 1.3kPa, 수봉식 진공 펌프의 봉수 온도 15 ℃의 값 | ||||||||||

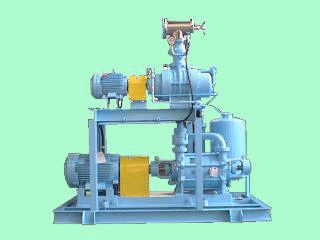

| ▶ 참고 사진 1 (OMB + OPW) | ||||||||||
| ||||||||||
| ▶ 참고 사진 2 (OAE + OMB + OPW) | ||||||||||
| ||||||||||
네오닉스 시스템은 OP 社의 모든 제품을 취급하고 있습니다. | ||||||||||
