평행 핸드
롱 스트로크 평행 핸드
HG
스트로크 중시, 경량 컴팩트 실용파.
■초롱 스트로크 핸드.
캠 비율의 업에 의해 초롱 스트로크를 실현했습니다.
■경량 컴팩트.
몸은 경량 컴팩트. 게다가 얇고 취급하기 쉬워지고 있습니다.
■설치가 용이.
설치면이 3 방향이므로 모든 방향에서 설치가 가능합니다.
■개폐 확인 센서.
시리즈의 모든 기종에 2개소의 스위치 설치가 가능합니다.

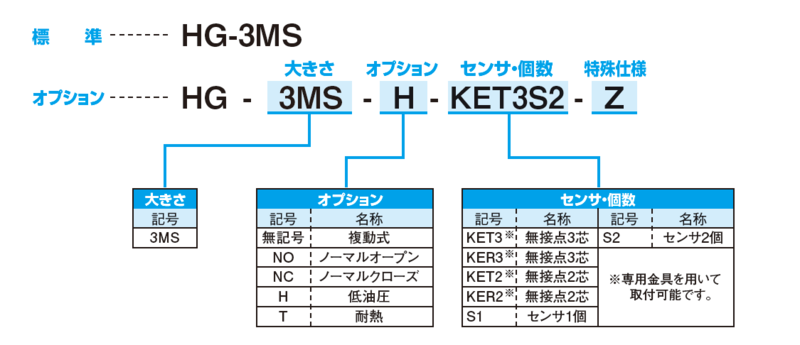

형식표시방법
사양
| 형식 | HG-3MS |
|---|---|
| 구동원 | 에어 0.3~0.7MPa |
| 윤활 | 무급유 또는 터빈유 1종(ISOVG32) |
| 주위 온도 (℃) | 5~60 |
| 동작 스트로크(mm) | 56 |
| 실린더 직경(mm) | φ25 |
| 로드 직경(mm) | φ10 |
| 내부 용적[왕복](cm³/회) | 11.8 |
| 반복 정밀도 (mm) | ±0.03 |
| 본체 질량 (kg) | 0.85 |
다운로드
카탈로그(사양서・치수도)
카탈로그 다운로드| 형식 규격 | 옵션 | DXF 데이터 | STEP, IGES 데이터 |
|---|---|---|---|
| HG-3MS | NC: 노멀 클로즈 NO: 노멀 오픈 T: 내열 H: 저유압 |  | |
옵션 사양 세부 사항
