핸드 & 척 로봇 주변 기기 목록
평행 핸드
큰 파지력 핸드

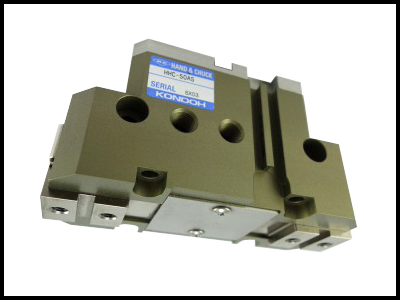

HHC
공간 절약 설계의 큰 파지력 핸드
■타원 피스톤의 채용에 의해 소형・경량.
■ 다이렉트 드라이브 방식에 의한 고파지력과 롱 스트로크를 실현.
■충격에 강한 T형 슬라이드 가이드의 채용에 의해, 롱 클로에도 대응.
■내절삭유 센서에도 대응.
■낙하방 사양을 추가(옵션).
형식표시방법
사양
| 형식 | HHC-50AS | HHC-63AS | HHC-80AS | HHC- 100AS(QA) | HHC- 125AS(QA) | HHC- 160AS(QA) |
|---|---|---|---|---|---|---|
| 구동원 | 에어 0.3~0.7MPa (QA 사양은 0.3~0.5MPa) | |||||
| 윤활 | 무급유 또는 터빈유 1종(ISOVG32) | |||||
| 주위 온도 (℃) | 5~60 | |||||
| 동작 스트로크(mm) | 20 | 26 | 32 | 50 | 60 | 70 |
| 실린더 직경(mm) | φ50 상당 | φ63 상당 | φ80 상당 | φ91 상당 | φ125 상당 | φ173 상당 |
| 로드 직경(mm) | φ16 | φ20 | φ24 | φ30 | φ36 | φ40 |
| 내부 용적[왕복](cm³/회) | 39.8 | 81.6 | 170.8 | 307(609※) | 705(1018※) | 1600(2248※) |
| 반복 정밀도 (mm) | ±0.03 | |||||
| 본체 질량 (kg) | 0.73 | 1.1 | 2.27 | 4.5(6※) | 7(9.9※) | 11.5(16.2※) |
※( )내 숫자는 모두 QA사양이 됩니다.
다운로드
카탈로그(사양서・치수도)
카탈로그 다운로드| 형식 규격 | 옵션 | DXF 데이터 | STEP, IGES 데이터 |
|---|---|---|---|
| HHC-50AS |  | | |
| HHC-63AS | | | |
| HHC-80AS | | | |
| HHC-100AS | | | |
| HHC-100AS-QA | Q: 낙하 방지 | | |
| HHC-125AS | | | |
| HHC-125AS-QA | Q: 낙하 방지 | | |
| HHC-160AS | | | |
| HHC-160AS-QA | Q: 낙하 방지 | | |
옵션 사양 세부 사항
