KONSEI 고무 커버 부착 박형 평행 핸드(크로스 롤러 타입) HLBG
페이지 정보
본문
핸드 & 척 로봇 주변 기기 목록
평행 핸드

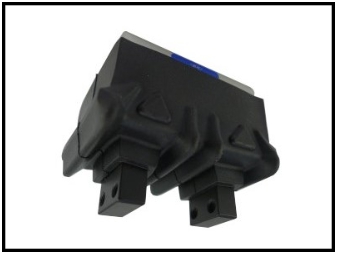

고무 커버 부착 박형 평행 핸드(크로스 롤러 타입)
HLBG
고무 커버 부착의 박형 평행 핸드
■ 크로스 롤러 타입.
크로스 롤러 타입의 베어링 가이드로 부드럽고 고정밀 작동을 실현.
■컴팩트하고 롱 스트로크.
전체 높이가 낮고 컴팩트한 디자인. 스트로크가 길기 때문에 크고 작은 워크에 겸용 대응할 수 있습니다.
■ 고무 커버 부착 내 환경성도 향상.
슬라이드 부분에 고무 커버를 장착하면 안개와 먼지의 침입을 방지하고 내 환경성이 향상됩니다.
형식표시방법
사양
| 형식 | HLBG-12AS | HLBG-15AS | HLBG-20AS |
|---|---|---|---|
| 구동원 | 에어 0.1~0.7MPa | ||
| 윤활 | 무급유 또는 터빈유 1종(ISOVG32) | ||
| 주위 온도 (℃) | 5~60 | ||
| 동작 스트로크(mm) | 13 | 18 | 23 |
| 실린더 직경(mm) | φ12 | φ15 | φ20 |
| 내부 용적[왕복](cm³/회) | 1.47 | 3.18 | 7.22 |
| 반복 정밀도 (mm) | ±0.01 | ||
| 본체 질량 (kg) | 0.240 | 0.420 | 0.750 |
다운로드
카탈로그(사양서・치수도)
카탈로그 다운로드| 형식 규격 | 옵션 | DXF 데이터 | STEP, IGES 데이터 |
|---|---|---|---|
| HLBG-12AS | GT: 내열 고무 커버 GH: 내유 고무 커버 |  | |
| HLBG-15AS | GT: 내열 고무 커버 GH: 내유 고무 커버 | | |
| HLBG-20AS | GT: 내열 고무 커버 GH: 내유 고무 커버 | | |
옵션 사양 세부 사항
