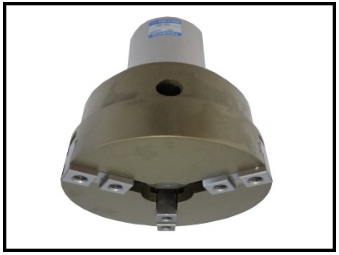

내절삭유 센서 대응 척 CGK 시리즈
CGK
스트로크 중시, 핸들링용 척의 본격파.
■겸용 조정이 불필요.
손톱의 동작 스트로크가 길고 조정이 필요하지 않습니다.
■컴팩트하고 강력.
바디는 힘들기 쉬운 경량 컴팩트 설계로 게다가 강력한
파지력을 발휘합니다.
※내절삭유 센서가 설치 가능합니다.
형식표시방법
사양
| 형식 | CGK-1AS | CGK-1.5AS | CGK-2AS |
|---|---|---|---|
| 구동원 | 에어 0.3~0.7MPa | ||
| 윤활 | 무급유 또는 터빈유 1종(ISOVG32) | ||
| 주위 온도 (℃) | 5~60 | ||
| 동작 스트로크(mm) | 20 | 20 | 40 |
| 실린더 직경(mm) | φ25 | φ44 | φ44 |
| 로드 직경(mm) | φ12 | φ16 | φ16 |
| 내부 용적[왕복](cm³/회) | 7.9 | 26.4 | 52.8 |
| 반복 정밀도 (mm) | ±0.03 | ||
| 본체 질량 (kg) | 0.88 | 1.97 | 2.97 |
다운로드
카탈로그(사양서・치수도)
카탈로그 다운로드| 형식 규격 | 옵션 | DXF 데이터 | STEP, IGES 데이터 |
|---|---|---|---|
| CGK-1.5AS | Z: 특수 가공 |  | |
| CGK-1AS | Z: 특수 가공 | | |
| CGK-2AS | Z: 특수 가공 | | |
옵션 사양 세부 사항
