핸드 & 척 로봇 주변 기기 목록

소용돌이

소용돌이 기계

ZRA

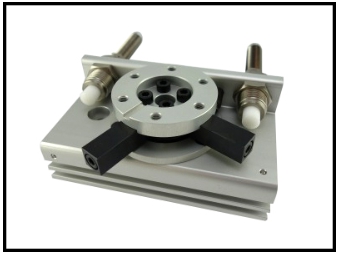

박형·고토크·고강성의 실력파.

■박형・고토크의 더블 피스톤 방식을 채용.
■대형 베어링의 사용에 의해, 고강성을 실현.
■중공 타입이기 때문에, 배관·배선이 깨끗이 수납.
■설치에 편리한 선회 테이블 사양.
■충격에 강한 외부 스토퍼를 채용.
■ 업소버·반전 확인 센서를 옵션 설정.

형식표시방법

사양

형식		ZRA-20A	ZRA-25A	ZRA-32A	ZRA-40A	ZRA-45A
구동원		에어(P=0.2~0.8MPa)
윤활		무급유 또는 터빈유 1종(ISOVG32)
주위 온도 (℃)		5~60
소용돌이 각도		90° ・180° (한쪽에서 ±5°, 양쪽에서 ±10° 조정 가능)			90° ・180° (조정범위±10°)
소용돌이 시간		0.1~1.5s/90°			0.2~3s/90°
실린더 직경(mm)		φ20	φ25	φ32	φ40	φ40
중공 직경 (mm)		φ12	φ14	φ20	φ18	φ25
출력 토크(N ・m)		5P	8P	22.5P	38P	64P
허용 하중	레이디얼 Fr(N)	263	367	622	1370년	1740년
	스러스트 Fsa(N)	215	310	495	1111년	1788년
	스러스트 Fsb(N)	317	458	757	1111년	1788년
	모멘트 M (N·m)	6.97	12.1	26.7	37.5	53
허용 운동 에너지	표준(J)	0.017	0.02	0.1	0.6	0.8
	업소버 부착 (J)	2.9	3.9	9.8	3	4
본체 질량 (Kg)		1.4	2.5	5.9	7	8.5

다운로드

카탈로그(사양서・치수도)

카탈로그 다운로드

형식 규격	옵션	DXF 데이터	STEP, IGES 데이터
ZRA-20A	F: 업소버 부착
ZRA-25A	F: 업소버 부착
ZRA-32A	F: 업소버 부착
ZRA-40A	F: 업소버 부착
ZRA-45A	F: 업소버 부착

옵션 사양 세부 사항
