핸드 & 척 로봇 주변 기기 목록
소용돌이

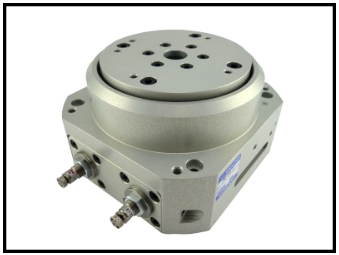

에어 인덱스
TNB
에어 구동의 다점 정지 인덱스 테이블.
■좌우 양방향으로 엔드리스로 회전이 가능.
■동작 확인 및 인덱싱 완료 확인 스위치 탑재.
■선회 충격 흡수용 업소버를 표준 장비.
■중공(φ15)을 장비.
■고정도, 고강성.
형식표시방법
사양
| 형식 | TNB-25 |
|---|---|
| 구동원 | 에어 0.3~0.7 MPa |
| 윤활 | 무급유 또는 터빈유 1종(ISOVG32) |
| 주위 온도(℃) | 5~60 |
| 선회 각도(°) | 90°(4분할), 60°(6분할), 45°(8분할) 우회전, 좌회전 가능 360° 엔드레스 |
| 선회 토크(N･m) | 4.0(0.5MPa시) |
| 내하중 테스트(N) | 260 |
| 내하중 라지알(N) | 525 |
| 허용 모멘트(N･m) | 34.3 |
| 허용 운동 에너지 (J) | 0.07 |
| 인덱싱 정확도(분) | ±10 |
| 반복 정밀도(분) | ±2 |
| 소용돌이 시간(초/90°) | 0.3~2.5 ※ |
| 본체 질량(kg) | 3.4 |
| 옵션 | 선회 확인 센서·위치 결정 확인 센서(ET3L·ET2L) |
※선회 시간에는 내부적으로 약 2초 정도의 되돌리는 동작 시간은 포함되지 않습니다.
다운로드
카탈로그(사양서・치수도)
카탈로그 다운로드| 형식 규격 | 옵션 | DXF 데이터 | STEP, IGES 데이터 |
|---|---|---|---|
| TNB-25A | Z: 특수 가공 |  | |
옵션 사양 세부 사항
첨부파일
-
TNB.pdf (1.7M)
2회 다운로드 | DATE : 2024-02-13 12:29:14 -
オプション仕様 2.pdf (249.2K)
2회 다운로드 | DATE : 2024-02-13 12:29:14
