핸드 & 척 로봇 주변 기기 목록

센서

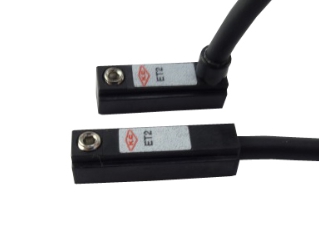

개폐 확인 센서

KER

로봇 케이블 대응 센서

■로봇 케이블 사양 개폐 확인 센서
■무접점 방식・유접점 방식 대응 센서도 라인업.

형식표시방법

사양

형식	KER3	KER3P	KER2
설정	옵션
종류	무접점
출력 방식	NPN	PNP	---------------
용도	프로그래머블 컨트롤러, 릴레이용		프로그래머블 컨트롤러 전용
전원 전압	DC10~28V		---------------
부하 전압·전류 부하 전압·전류	DC30V 이하, 100mA 이하		DC10~30V, 5~20mA
소비 전류	DC24V에서 10mA 이하(ON시)		---------------
내부 강하 전압	100mA에서 0.5V 이하		4V 이하
램프	발광 다이오드(ON 시점등)
누설 전류	10μA 이하		1m A 이하
리드선 길이	3m (로봇 케이블 3심 0.15㎟)		3m (로봇 케이블  2심 0.15㎟)
최대 충격	100G
절연 저항	DC500V 메가에서 20MΩ 이상
절연 내압	AC1000V 1분간 인가로 이상하지 않을 것
주변 온도	-10～+60℃
보호 구조	IEC 규격 IP67.JIS C0920(방침형), 내유

※ 내굴곡 센서

다운로드

카탈로그(사양서・치수도)

카탈로그 다운로드

형식 규격	옵션	DXF 데이터	STEP, IGES 데이터
KERKER2
KERKER3
KERKER3P

옵션 사양 세부 사항

• 옵션 사양
