위치 결정 컨트롤러
1 축 위치 결정 컨트롤러 AMC-1016 【생산 종료】
● 숫자 키가없는 디지털 스위치 입력으로 데이터 입력이 간단
● EEPROM에 의한 데이터 기억 방식으로 배터리리스를 실현 (현재 값, 목표 값, 파라미터 데이터)
● 지능형 학습 기능에 의해 파라미터의 자동 설정 또는 갱신을 실시해 최적의 고속 위치 결정을 실현
●치수/밀리 환산 기능, 전자 기어 기능, 체배 기능에 의해 모든 펄스 레이트도 용이하게 실현(나사 리드와 엔코더 펄스수의 조합은 자유자재
) 원점 복귀 기능, 풀백 기능, INC(피치 이송) 동작, 외부 CH 선택 기능
AMC-1016

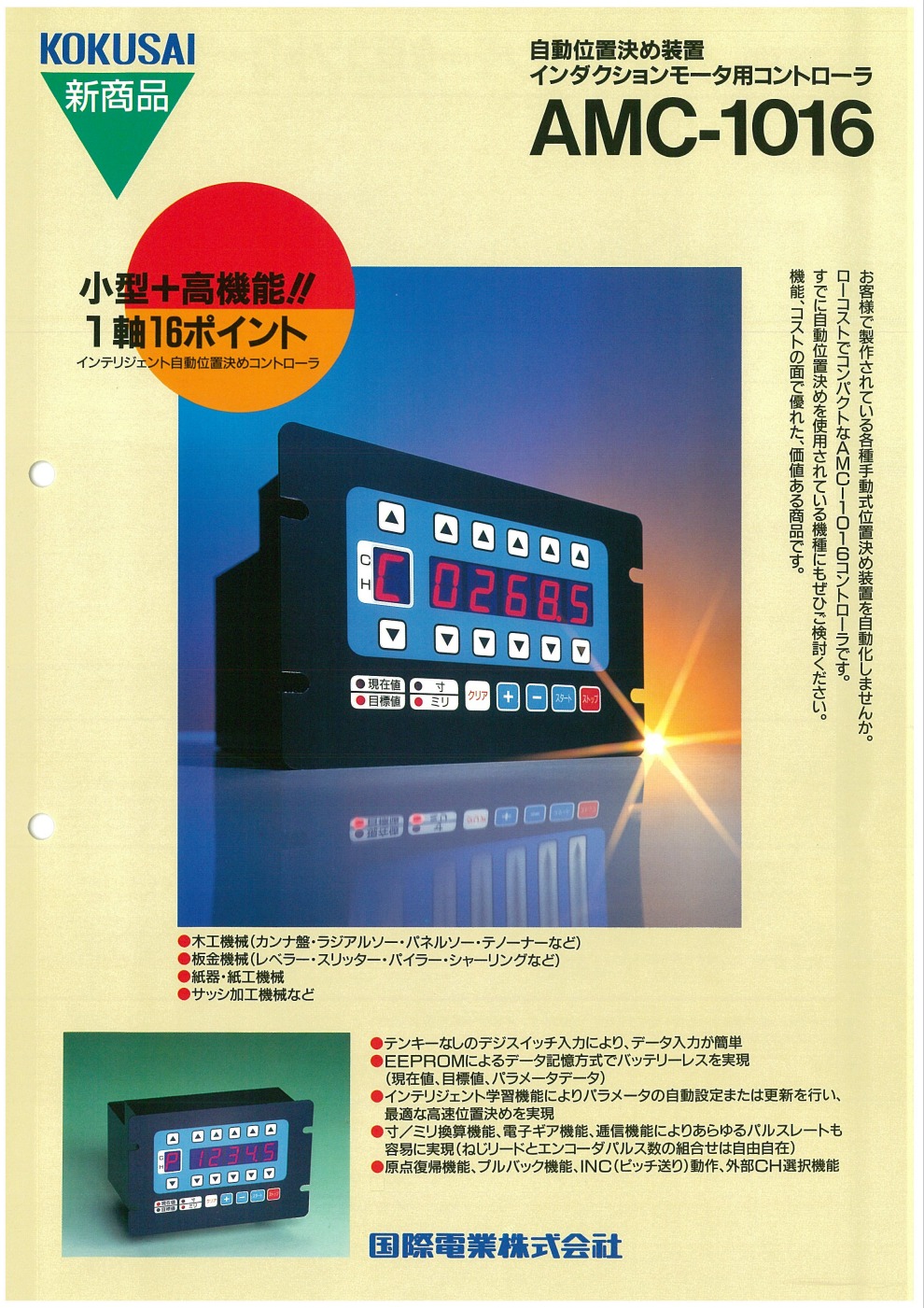

자동 위치 결정 장치 인덕션 모터용 컨트롤러 【생산 종료】
AMC-1016
1축 16 공정 위치결정 컨트롤러
개요
● 숫자 키패드가없는 디지털 스위치 입력으로 데이터 입력이 간단 ● EEPROM에 의한 데이터 기억 방식으로 배터리리스를 실현
(현재 값, 목표 값, 파라미터 데이터)
고속 위치 결정을 실현
●치수/밀리 환산 기능, 전자 기어 기능, 체배 기능에 의해 모든 펄스 레이트도 용이하게 실현(나사 리드와 엔코더 펄스수의 조합은 자유자재) ●원점 복귀 기능, 풀백 기능
, INC(피치 이송) 동작, 외부 CH 선택 기능
일반 사양
●전원 전압 AC85V~264(50/60Hz)
●동작 온도 0℃~45℃ 85%RH 이하 ●
기억 보상 EEPROM(현재값, 목표값, 파라미터) 10만회 쓰기
●패널 페이스 시트 키( 재질：폴리에스텔)
●중량 1.1kgf
제어사양
●제어축수 1축
●제어방식 엔코더 피드백에 의한 클로즈드 루프 방식
●제어대상모터 인덕션모터
●위치결정포인트수 16포인트(0~FCH)
●운전모드 자동・수동・파라미터
●현재치계수
・공급전원 100mA(엔코더 공급용)
계수 속도 5000펄스/SEC 최대
●펄스 체배 1·2·4체배 전환 가능
●표시 범위 5자리 0.0~9999.9(현재값/목표값)
●자동 운전 범위 (전진단 소프트 리미트)~(후퇴단 소프트 리미트-U턴량)
●펄스 레이트 전자 기어 방식에 의한 카운트수/펄스수의 분수 설정 방식(치수/mm 환산 가능)
