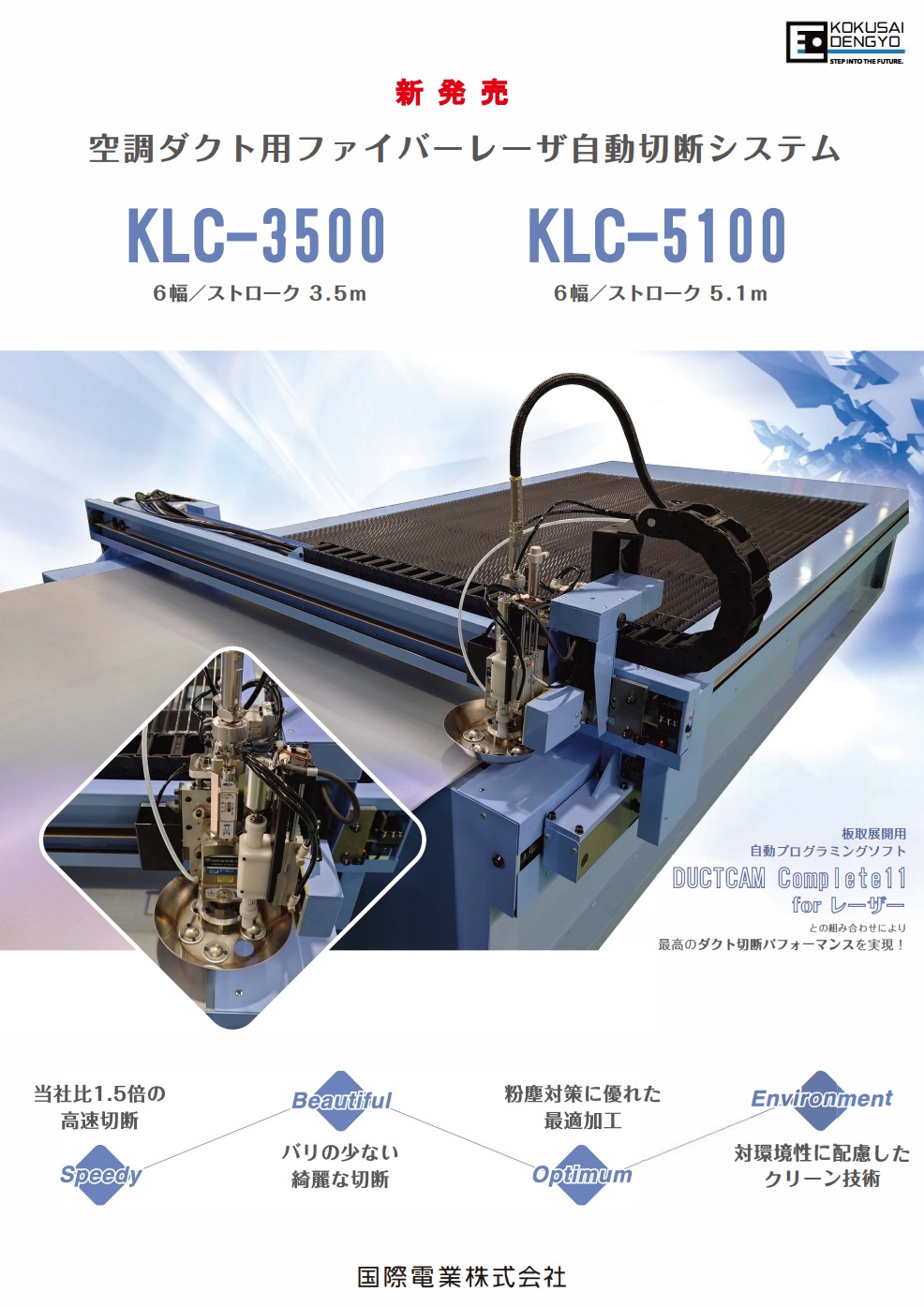

에어컨 덕트 용 파이버 레이저 자동 절단 시스템
신형 KLC 시리즈
공조 덕트용 파이버 레이저 자동 절단 시스템은 공장, 병원, 쇼핑몰 등 건축용 공조 설비 공사에 사용되는 덕트를 제작하기 위한 절단 장치입니다.
파이버 레이저 자동 절단기는, 종래기와 비교해 이동 속도가 1.5배의 고속 이동을 실현해, 발리도 적고 깨끗한 절단면의 마무리가 되고 있습니다. 또 현장 환경에도 상냥하고, 배연이나 분진도 적게 대환경성에도 배려한 제품이 되고 있습니다.
전용의 판취 전개용 컴퓨터 소프트에 의해 입력해, 아연 철판 등의 금속 재료를 수율 좋고, 수냉 파이버 레이저 발신기를 이용해, 자동 절단을 실시합니다. 재료에는 펜으로 마킹을 할 수도 있습니다.
주) 공조 덕트 전용이므로 일반 제캔 용도에는 적합하지 않음을 유의하십시오.
더욱 진화한 파이버 레이저 자동 절단 시스템!
절단에서 겉 쓰기까지의 총 택트 타임을 단축할 수 있는 생산성 향상 설비의 결정판!
KLC-3500《6폭, 스트로크 길이 3500mm》
KLC-5100《6폭, 스트로크 길이 5100mm》
■당사 대비 1.5배 의
고속 절단 NC장치에 의해, 기계의 충격을 완화시키면서 고속 한편 정확한 괘기와 절단 동작을 실현! ■ 레이저 헤드부와 펜부를 분리화한 헤드 구조에 의해, 레이저 헤드의 경량화를 실현해 판의 요철에 추종하는 적절한 절단을 가능하게 했다. ■ 구동계는, 정평이 있는 양축 벨트 구동과 롤러＆가이드 방식에 의해, 윤활 불필요한 내구성과 고속 고정밀도 절단을 지지하는 당사 독자적인 기구
KLC-3500
공조 덕트용 파이버 레이저 자동 절단 시스템
6폭 3.5m 스트로크
기계부 사양
●유효 절단 치수：3500mm×1830mm
●전체 길이×전폭：4400mm×2450mm
●절단판 두께：0.5mm~1.6mm(철)
●절단 스피드:15m/분 이상(0.5mm 아연 도금 강판)
●최대 이동 속도：48m/분
●구동 방식：모터 자주형 타이밍 벨트 구동 방식(아이언 러버 벨트) ●레이저 헤드부：에어 실린더
플로팅 방식
●레이저 발신기：1.5kw 멀티 모드 YLR-1500-MM-WC(IPG 포토닉스 사제)
●펜 구동부：에어 실린더
및 솔레노이드 직동 식 : 롤러 컨베이어 부착 에어 실린더식 리프터(4개) ●총중량(기계만): 1.5t
일반 사양
●제어 전원: 단상 AC100V±10% 50/60Hz 700VA ●
동력 전원: 삼상 AC200V±10% 50/60Hz 2.5kvA
●레이저 발신기: 단상 AC200-240V10% 50/60Hz 4.5kVA
●칠러 냉각 장치)：삼상 AC200V±10％ 50/60Hz 4.3kw
●주위 온도：5～40℃
●주위 습도：20～80％RH(결로 없을 것)
●제어부 사양(각종 공통)
●제어 방식：전용 NC 제어 장치(자사 개발)
●X축 모터:400W AC 디지털 서보 모터(감속기 부착)
●Y축 모터:100W AC 디지털 서보 모터(감속기 부착)
● 제어 축수 ：2축 보간 제어
●데이터 통신：유선 LAN 접속 시리얼 통신 접속(광섬유)
데이터 매체:SD 카드 리더(표준 장비)
DUCTCAM Ⓡ
KLC-5100
공조 덕트용 파이버 레이저 자동 절단 시스템
6폭 5.1m 스트로크
기계부 사양
●유효 절단 치수：5100mm×1830mm
●전체 길이×전폭：6000mm×2450mm
●절단판 두께：0.5mm~1.6mm(철)
●절단 스피드:15m/분 이상(0.5mm 아연 도금 강판)
●최대 이동 속도: 48m/분
●구동 방식: 모터 자주형 타이밍 벨트 구동 방식(아이언 러버 벨트)
●레이저-헤드부: 에어 실린더 플로팅 방식
●레이저 발신기:1.5kw 멀티 모드 YLR-1500-MM-WC(IPG 포토닉스사제)
●펜 구동부：에어 실린더 및 솔레노이드 직동식
●펜 유지 방법：전용 원통 펜 케이스 지칭식 ● 사용 펜
：매직 잉크 리프터：롤러 컨베이어 부착 에어 실린더식 리프터(4개) ●총중량(기계만)：2.0t
일반 사양
●제어 전원: 단상 AC100V±10% 50/60Hz 700VA ●
동력 전원: 삼상 AC200V±10% 50/60Hz 2.5kvA
●레이저 발신기: 단상 AC200-240V10% 50/60Hz 4.5kVA
●칠러 냉각 장치)：삼상 AC200V±10％ 50/60Hz 4.3kw
●주위 온도：5～40℃
●주위 습도：20～80％RH(결로 없을 것)
●제어부 사양(각종 공통)
●제어 방식：전용 NC 제어 장치(자사 개발)
●X축 모터:400W AC 디지털 서보 모터(감속기 부착)
●Y축 모터:100W AC 디지털 서보 모터(감속기 부착)
● 제어 축수 ：2축 보간 제어
●데이터 통신：유선 LAN 접속 시리얼 통신 접속(광섬유)
데이터 매체:SD 카드 리더(표준 장비)
DUCTCAM Ⓡ
