SRP-CN4-R
표준: AnyWire
본체:Φ30mm
축 직경: Φ10mm
통신·제어용 축형 슬립 링
- 신 방식의 브러시 시스템을 채용해, 끊임없이 안정된 통신을 실현했습니다. 소형・경량・견고 바디가 특징의, 고성능의 통신・제어용 슬립 링입니다. 각 통신 규격에 준거해, 각각의 규격 케이블을 채용하는 것으로, 다이렉트 접속도 가능하게 하고 있습니다.
SRP-CN4-R
특징
- 소형이면서 견고한 바디를 채용한 고성능의 슬립 링.
- 새로운 브러시 방식(특허 취득※)에 의해 중단 없이 안정된 통신을 실현.
- ※SRP 시리즈 PAT.NO 5094471

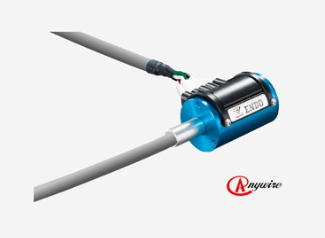

상품 이미지
SRP-CN4R
사양
| 형식 | SRP-CN4-R |
|---|---|
| 접촉 저항값 (케이블 포함) | 적색·흑극 0.06Ω 백색·청극 0.10Ω※초기값 |
| 전기 구성 | 통신용 2극 0.3A(흰색·청극) 통신 전원 DC24V2극 5A(적색·흑극) |
| 회전 토크 | 0.03N・m 이하(300gf・cm 이하) |
| 허용 축 하중 레이디얼 | 13N(1.3kgf) |
| 허용 축 하중 스러스트 | 13N(1.3kgf) |
| 내진동 | 5G 이하 |
| 보호 구조 | IP4X 상당 |
| 케이블 | 샤프트・몸체측 VCTF0.75㎟×4c 1m 부착 |
| 허용 회전수 | 400min⁻¹(rpm) |
| 회전 수명 | 메인터넌스 프리로 3000만 회전 |
| 사용환경 | 0℃~50℃ 이하 결로 없는 것 표고 1000m 이하 |
| 질량 | 약 250g |
