DSP(고속 연산 처리 장치)
실시간 시뮬레이터 AD-PROCYON
AD-PROCYON은 서버용 CPU를 탑재해 멀티 코어에 의해 병렬화 처리를 가능하게 하는 고성능의 리얼타임 시뮬레이터입니다.
모델 처리를 고속으로 실행하는 높은 CPU 연산 능력과 IO의 지연을 최소화하는 낮은 레이턴시 성능을 살려, 자동차·철도·항공·중공업 분야 등 다양한 계측·제어·실시간 시뮬레이션 장치에 사용되고 있습니다.
고성능 시뮬레이터로서 신규 설계 컴포넌트와 접속하여, HILS 등 테스트·평가·시뮬레이션에, 복수의 AD-PROCYON 시스템을 짜넣어 대규모 로깅·시험에, 혹은 다종 다양한 제어 장치에 최적인 플랫폼을 제공해 합니다.
주요 특징
멀티 코어 멀티 CPU에 의해 병렬화 처리가 가능한 실시간 시뮬레이터[DSP 시스템]
서브 시스템마다 코어 분할 가능하고 병렬화 · 분산 처리가 가능합니다.
외부 유닛을 사용함으로써 IO 입출력 커스터마이즈에 대응 가능, 릴레이 제어 어플리케이션에 의해 간단하게 릴레이 컨트롤이 가능.
외부 유닛으로
모델 기반 개발
MATLAB, Simulink, Stateflow에 의한 모델 기반 설계, 코딩 없는 환경을 사용자에게 제공합니다.
모델은 블록선도에 의해 구축하기 위해 수고가 걸려 있던 프로그램의 소스를 한 줄씩 눈으로 쫓는 등의 수고도 생략하고, 개발 공수의 삭감을 도모하는 것이 가능해집니다.
MATLAB/Simulink 모델 실시간 실행
실시간 OS의 채용과 낮은 대기 시간의 하드웨어에 의해 하드 실시간을 실현.
초저 대기 시간 시스템
모델 처리를 쾌적하게 처리하기 위해, 독자적인 플랫폼에 의해 높은 CPU 능력과 IO의 지연을 최소로 억제하는 낮은 레이턴시를 실현하고 있습니다.
I/O 보드 또는 CPU 간의 통신 방식으로 PCI Express Gen 3, PCI Express Gen 1, CompactPCI 등 다양한 인터페이스를 활용하고 있습니다.
다중 노드를 통한 분산(케이스 간 동기화 및 통신)
PCI Express Gen 3을 이용한 "멀티 노드"는 광대역 고속 섀시 (노드) 간 동기 통신 시스템을 실현합니다.
여러 모델의 동기 실행, 모델의 분산화를 가능하게 합니다.
자세한 내용은 【멀티 노드】에서 확인하십시오.
시스템 규모·성능에 맞추어 선택할 수 있는 라인업
모델 규모 · 동작 속도에 따라 시스템 케이스, CPU 보드를 선택할 수 있습니다.
풍부한 I/O 보드
용도에 따른 다양한 I/O 보드를 준비하고 있습니다.
시스템의 확장성, 유연성은 I/O 보드의 추가로 쉽게 업이 가능합니다.
하드웨어 소프트웨어 업데이트가 쉽습니다.
CPU 보드를 신제품 또는 상위 제품으로 교환함으로써 쉽게 능력 업이 가능하며, I/O 보드나 케이스의 하드웨어 자산을 유효 활용할 수 있습니다.
AD-PROCYON 시스템의 소프트웨어 하드웨어는 원격으로 업데이트가 가능합니다.
사용자 친화적 인 다양한 소프트웨어
모델 개발 실행 환경, Simulink Blockset, GUI 구축 툴, 자동 테스트 실행 환경, 유틸리티 툴 등 사용자 친화적인 각종 소프트웨어를 준비하고 있습니다.
자세한 내용은 【DSP 플랫폼 소프트웨어】에서 확인하십시오.
AD-PROCYON 케이스 라인업
| 형명 | I/O 버스 | 기능・특징 | 지원 CPU 보드 |
|---|---|---|---|
| AD5448-S | PCI Express Gen 3 PCI Express CompactPCI | 5 슬롯 소규모 시스템 인클로저 PCI Express Gen 3 x4 탑재, 다중 노드 CPU 간 연결을 통해 다중 모델 / 다중 시스템에서 고속 동기 동작 | AD7006 AD7005 |
| AD5447-S | PCI Express CompactPCI | 5 슬롯 소규모 시스템 인클로저 PCI Express를 통한 고속 IO 인터페이스 장착 | AD7006 AD7005 AD7004A/C(판매 종료) |
| AD5448-M | PCI Express Gen 3 PCI Express CompactPCI | 9슬롯 중형 시스템 인클로저 PCI Express Gen 3 x4(8GT/s x4 레인)가 장착된 다중 노드 CPU 간 연결을 통해 다중 모델/여러 시스템에서 고속 동기화 동작 | AD7006 AD7005 |
| AD5447-M | CompactPCI | 9 슬롯 중형 시스템 인클로저 CompactPCI를 사용하여 모든 범용 IO 사용 가능 | AD7006 AD7005 AD7004A/C(판매 종료) |
| AD5446-M | PCI Express CompactPCI | 9 슬롯 중형 시스템 인클로저 PCI Express를 통한 고속 IO 인터페이스 장착 | AD7006 AD7005 AD7004A/C(판매 종료) |
| AD5447-L | CompactPCI | 20 슬롯 대형 시스템 인클로저 CompactPCI를 사용하여 모든 범용 IO 사용 가능 | AD7006 AD7005 AD7004A/C(판매 종료) |
| AD5446-L | PCI Express CompactPCI | 20 슬롯 대형 시스템 인클로저 PCI Express를 통한 고속 IO 인터페이스 장착 | AD7006 AD7005 AD7004A/C(판매 종료) |
AD5448-S
AD5447-S
AD5448-M
AD5447-M
AD5446-M
AD5447-L
AD5446-L
I/O 보드 목록
기능: A/D
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-01 | CompactPCI | A/D 32ch | AD5440-01 사양[222KB] |
| AD5440-06 | CompactPCI | A/D 12ch, D/A 12ch, DI 16ch, DO 16ch | AD5440-06 사양[242KB] |
기능: D/A
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-02 | CompactPCI | D/A 32ch | AD5440-02 사양[226KB] |
| AD5440-06 | CompactPCI | D/A 12ch, A/D 12ch, DI 16ch, DO 16ch | AD5440-06 사양[242KB] |
기능: Digital I/O
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-03 | CompactPCI | DI 64ch, DO 64ch | AD5440-03 사양[235KB] |
| AD5440-06 | CompactPCI | DI 16ch, DO 16ch, A/D 12ch, D/A 12ch | AD5440-06 사양[242KB] |
기능: 펄스 입출력
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-13A | CompactPCI | PWMin(16ch), PWMout(16ch), EncoderIn(3ch), PulseSqOut(4ch) | AD5440-13A 사양[317KB] |
기능: 엔진 HILS
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-31 | CompactPCI | D/A 17ch(크랭크, 캠, 패턴 출력) DigitalPulseIn16ch, DigitalPulseOut 8ch | AD5440-31 사양[238KB] |
기능: 사인파 출력
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-76 | CompactPCI | D/A 8ch, D/A 갱신 속도: 1MHz | AD5440-76 사양[219KB] |
기능: 패턴 출력
| I/O 보드 이름 | I/O 버스 | 기능 |
|---|---|---|
| AD5440-78 | CompactPCI | 패턴 출력 보드 패턴 데이터 출력 8ch, 펄스 캡처 입력 8ch |
기능: RAM 모니터
| I/O 보드 이름 | I/O 버스 | 기능 |
|---|---|---|
| AD5440-30A | CompactPCI | RAM 모니터 보드 LVDS로 POD에 연결 |
| AD5440-RAM-L1 | - | RAM 모니터 POD AUD/AUD-II/AUDR, NexusJTAG, H-UDI |
기능: 인클로저 간 동기화
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-10A | CompactPCI | 최대 8개의 케이스 | AD5440-10A 사양[193KB] |
기능: 통신
| I/O 보드 이름 | I/O 버스 | 비고 | 사양 PDF |
|---|---|---|---|
| AD5440-17 | CompactPCI | CAN(Max4ch),COM(4ch),LIN(Max4ch), | AD5440-17 사양[349KB] |
| AD5440-34 | CompactPCI | CAN-FD 통신 보드 CAN-FD (Max 4ch) | AD5440-34 사양[710KB] |
| AD5440-77 | CompactPCI | SENT 통신 보드 SENT 출력 8ch | AD5440-77 사양[536KB] |
기능: FPGA 보드
| I/O 보드 이름 | I/O 버스 | 기능 |
|---|---|---|
| AD5440-PX27 | CompactPCI | FPGA 보드 Simulink+XSG로 모델 구현 가능 DI/DO 16ch, RS422 입력 10ch, RS422 출력 6ch |
| AD5440-PX27-M1 | CompactPCI | FPGA 보드, 메자닌 보드 1장 Simulink+XSG로 모델 구현 가능 DI/DO 16ch, RS422 입력 10ch, RS422 출력 6ch A/D 6ch, D/A 6ch |
| AD5440-PX27-M2 | CompactPCI | FPGA 보드, 메자닌 보드 2장 Simlink+XSG로 모델 구현 가능 DI/DO 16ch, RS422 입력 10ch, RS422 출력 6ch A/D 12ch, D/A 12ch |
AD5440-01
AD5440-02
AD5440-03
AD5440-06
AD5440-10A
AD5440-13A
AD5440-17
AD5440-30A
AD5440-RAM-L1
AD5440-34
AD5440-76
AD5440-77
AD5440-78
AD5440-PX27
AD5440-PX27-M1
AD5440-PX27-M2
CPU 보드 라인업
| 보드 이름 | I/O 버스 | 명칭・기능 | 지원 케이스 |
|---|---|---|---|
| AD7005 | PCI Express CompactPCI | Intel® Xeon E3-1275v3 CPU 보드 3.5GHz 4Core 멀티 노드를 통해 최대 9개의 CPU에서 모델 동시 실행 가능 | AD5447/8-S AD5445/6/7/8-M AD5445/6/7-L |
| AD7006 | PCI Express CompactPCI | Intel® Core i3-7100E CPU 보드 2.9GHz 2Core | AD5447/8-S AD5445/6/7/8-M AD5445/6/7-L |
AD7005
AD7006
다중 노드
이에 따라 차세대 자동차 개발(CASE) 검증에 필요한 대규모·정밀 모델 대응을 실현합니다.
옵션 목록
랙 마운트 옵션
| 형명 | 명칭・기능 | 지원 케이스 |
|---|---|---|
| AX-5445-M-BRK | 9 슬롯 인클로저 용 랙 장착 브래킷 | AD5445-M AD5446-M AD5447-M AD5448-M |
| AX-5445-M-BRK2(※1) | 9 슬롯 인클로저 용 랙 장착 브래킷 | AD5445-M AD5446-M AD5447-M AD5448-M |
| AX-5445-S-BRK | 5 슬롯 인클로저 용 랙 장착 브래킷 | AD5447-S AD5448-S |
| AX-5445-S-BRK2(※1) | 5 슬롯 인클로저 용 랙 장착 브래킷 | AD5447-S AD5448-S |
(※1) 19인치 랙의 패널면에서 케이스 전면까지의 거리가 다른 타입입니다
데이터 스토리지 옵션
| 형명 | 명칭・기능 | 지원 인클로저/CPU 보드 |
|---|---|---|
| AD5445L-01 | 스토리지 옵션 | AD5445-L AD5446-L AD5447-L |
| AD5445M-01 | 스토리지 옵션 | AD5445-M AD5446-M AD5447-M AD5448-M |
| AD7006-01 | AD7006 스토리지용 SSD 추가 옵션 | AD7006 |
외부 유닛
| 형명 | 설명 |
|---|---|
| AD7912 | AD-PROCYON용 시그널 컨디셔너·릴레이 제어 유닛 릴레이·천지락·부하 제어·신호 중계/변환/절연·바이폴라 전원 제어 · 확장할 수 있습니다. AD5440-32(시그널 컨디셔너 릴레이 제어 보드)와 RS485로 I/F합니다. AD7912는 유닛당 최대 19개의 슬롯을 가지고 있습니다. 각 슬롯에는, AD5440-01용 LPF 및 그 전환 릴레이를 탑재하고 있는 I/F 보드를 실장해, AD5440-01과 케이블 접속하는 것으로 시그널 컨디셔닝할 수 있습니다. 또 AD7912 본체에는 DC 전원 외부 공급 릴레이나 본체의 스테이터스를 AD-PROCYON에 출력하는 DO를 탑재하고 있습니다. |
| AD7912-90 | AD-PROCYON용 천락 지락 개방 릴레이 제어 유닛 AD7912 서브 유닛입니다. 천락·지락·해방·신호 접속 전환용 릴레이나 솔레노이드 등 실 부하나 의사 부하를 탑재하는 것이 가능합니다. AD5440-32와 RS485로 I/F합니다. 1 유닛당 최대 160ch, 최대 8 유닛을 접속할 수 있습니다. |
| AD5440-32 | AD7912(시그널 컨디셔너·릴레이 제어용 유닛) 내의 시그널 컨디셔너나 릴레이 제어, AD7912-90(천락지락 개방 릴레이 제어용 유닛) 내의 릴레이 제어, TDK Lambda제 CVCC 가변 전원 유니트 GENESYS를 RS485로 원격 제어하는 보드입니다. |
| VS1131 | BMS/BCU용 시스템 유닛 Li-ion 등의 전지(셀)를 직렬 접속한 배터리 팩의 셀 상태 감시·용량 조정 등을 실시하는 BMS(배터리 매니지먼트 시스템)(또는 BCU(배터리 컨트롤 유닛))의 제어 로직 개발・검증을 위한 시스템입니다. |
| VS1141 | VS1131은 범용기, VS1141은 전압·전류 측정이나 노이즈 혼입 기능을 탑재한 고기능판이 되고 있습니다. |
| AD5440-PX78 | VS1131/1141과 연결하는 AD-PROCYON I/O 보드입니다. VS1131/1141과 광섬유로 통신합니다. 외부 기기와 접속하기 위한 DI/DO 및 CAN 통신 기능도 탑재하고 있습니다. |
AD5440-17 액세서리
| 형명 | 설명 |
|---|---|
| AX-B2L3.5/14F-1 | AD5440-17용 직렬 통신 소켓 |
| AX-B2L3.5/16F-1 | AD5440-17용 CAN 통신 소켓 |
| AX-B2L3.5/16F-2 | AD5440-17용 LIN/K-LINE 소켓 |
애플리케이션 예
- Hardware-in-the-loop 시뮬레이션
- 주행 · 각종 차량 시험 · 시뮬레이션
- 다이나모미터 제어
- 엔진, 변속기, HEV, EV 테스트
- 모터 시뮬레이션
- Battery Management system (BMS) 개발 및 검증
- 컨트롤러 모의
- 타사 도구와의 협력 시뮬레이션
TruckSim, CarSim, Autonomie, GT-Suite, AmeSim, CarMaker, Dymola, enDYNA and veDYNA - Rapid Prototyping
- 자동 운전 로깅 및 시뮬레이션
- 드라이버 시뮬레이션
- 휠, 타이어 테스트, 측정, 시뮬레이션
- 토크 측정
- 로봇·서보 모터 제어
- 유압 제어
- 진동 제어
- 벨트 제어
- 부품・재료・물성시험
- 산업용 컨트롤러
- 철도 차량 측정
- 다중 측정 데이터 로거
측정, 제어, 시스템 컨트롤러 AD5436 시리즈
커스터마이즈성이 풍부한, 미들 레인지의 계측・제어 시스템 컨트롤러입니다.
- ·Intel® Core 프로세서/Celeron 시리즈 듀얼 코어 프로세서를 채용
- ·8inch 컬러 LCD (터치 패널) 및 기능 키
- ·독립 실행형 동작
- ·충실한 I/O 확장성과 범용성
- ·AD5435 시리즈/AD5436 시리즈에서 I/O 보드 공통, 모델 호환
AD5436 시리즈의 특징과 개요
Intel® Core 프로세서 제품군/Celeron 듀얼 코어 프로세서 채택
- Intel Core i3-7100E, 2.90GHz(AD5436B)
- Intel Core i7-610E, 2.53GHz(AD5436-I7, AD5436A-I7)
- Intel Celeron P4505, 1.86GHz(AD5436, AD5436A)
8inch 컬러 LCD (터치 패널) 및 기능 키
8inch 컬러 액정(터치 패널)과 기능 키를 전면에 탑재, 버튼·표시의 배치/기능 할당, 페이지 전환 등 자유롭게 커스텀 가능합니다.
독립 실행형 동작
PC에서 분리하여 실제 기계로 사용할 수 있습니다. (컴파일, 실행 코드 전송에는 PC가 필요합니다.)
충실한 I/O 확장성과 범용성
최대 7장의 I/O 보드의 조합으로, 목적에 따른 다채로운 계측이나 제어의 시스템을 구축 가능합니다. 각 I/O를 MATLAB/Simulink에서 제어하기 위한 Blockset을 준비하고 있습니다.
AD5435/AD5436 시리즈로 I/O 보드 공통·모델 호환
AD5435에서 사용하던 대부분의 I/O 보드는 AD5436 시리즈 총 5기종으로 그대로 이용 가능합니다. 모델 자산은 재빌드하여 AD5435 및 AD5436 시리즈 전체 제품 간에 마이그레이션 및 재사용할 수 있습니다.
최고 제어 사이클은 25μs입니다(모델 사이즈, 사용하는 기종·I/O 보드로 바뀝니다).
자유로운 발상을 그대로, 실기로서 사용 가능
AD5436 시리즈는 고정밀 계측 및 제어 장치를 사용자의 뜻대로 실현합니다.
모델 기반 개발의 핵심을 이루는 AD5436 시리즈는 I/O와 유틸리티 소프트웨어도 더욱 충실하고 즉전력으로서
유저님의 업무의 강력한 파트너가 됩니다.
확장 가능한 I/O 보드
AD5436 시리즈에서 사용할 수 있는 I/O 보드는 모든 보드에 전용 MATLAB/Simulink의 블록 만들기에 필요한 블록 세트가 부속됩니다.
어느 보드도 고기능으로 세세한 커스터마이즈도 가능합니다만, 손에 한 그 때부터 사용할 수 있는 궁리가 가득합니다.
그리고 AD5430 시리즈 초대부터의 호환성을 무너뜨리지 않고 고객의 기대에 부합하도록 매일 개발을 진행하고 있습니다.
필요한 경우 필요한 기능을 원하는만큼 풍부한 I/O 보드를 선택하십시오.
| I/O 보드 이름 | 기능 | 사양 PDF |
|---|---|---|
| AD5430-01A | 범용 16ch AD | AD5430-01A 사양[253KB] |
| AD5430-02C | 범용 8ch DA | AD5430-02C 사양[165KB] |
| AD5430-03 | Digital I/O | AD5430-03 사양[132KB] |
| AD5430-11B | 6축 엔코더 입력 | AD5430-11B 사양[194KB] |
| AD5430-12A | 타이밍 검출 | AD5430-12A 사양[211KB] |
| AD5430-13 | PWM 입출력 | AD5430-13 사양[314KB] |
| AD5430-17B | 자동차 네트워크 | AD5430-17B 사양[356KB] |
| AD5430-18 | 3상 PWM 모터 제어 | AD5430-18 사양[551KB] |
| AD5430-20 | 100kHz 8ch 동시 샘플 고속 AD | AD5430-20 사양[283KB] |
| AD5430-71 | AUD 인터페이스 | AD5430-71 사양[213KB] |
| AD5430-34 | CAN FD 통신 보드 | AD5430-34 사양[327KB] |
AD5436 시리즈 사양
AD5436 시리즈 본체
AD5436 시리즈 사양
| 품목 | AD5436B | AD5436A-I7 | AD5436-I7 | AD5436A | AD5436 |
|---|---|---|---|---|---|
| CPU | Intel® Core i3-7100E 2.90GHz 2Core 3MB Cache | Intel® Core i7-610E 2.53GHz 2Core 4MB Cache | Intel® Celeron P4505 1.86GHz 2Core 2MB Cache | ||
| 칩셋 | 인텔® CM238 모바일 칩셋 | 인텔® QM57 모바일 칩셋 | |||
| 메모리 | RAM: 4GB DDR4 SO-DIMM | RAM: 4GB DDR3 SO-DIMM | |||
| 디스크 | M.2 SSD Type 2242 64GB | SATA Disk Chip: 1GB | |||
| OS | RTOS(Xenomai) | ||||
| 표시 | 8 inch 컬러 TFT 액정(LED 백라이트) 해상도 800×600 도트 | ||||
| 조작 패널 | 터치 패널 기능 키(15개, 사용자 정의 가능) | ||||
| 전원 전압 | AC90～264V（50/60Hz）（※1） | AC90~264V(50/60Hz) | DC8~36V | AC90~264V(50/60Hz) | DC8~36V |
| PMC I/F 슬롯 | 슬롯(별도 옵션) | ||||
| 데이터 통신 | Gigabit Ethernet (1000BASE-T, 100BASE-TX), Auto MDI/MDI-X 대응 | ||||
| 데이터 스토리지 | USB3.0 | USB2.0 | |||
| 소비 전력 | Max 200VA | ||||
| 냉각 | DC팬×3(120mm×25mm 2대, 80mm×15mm 1대) | ||||
| 본체 치수 | 324.5(W)×169(H)(발컷 제외)×235.5(L)mm | ||||
| 본체 질량 | 약 7kg(본체부) | ||||
| 사용온도범위 | 0~40℃ | ||||
| 사양 습도 범위 | 20~90%RH 이하(결로 없을 것) | ||||
| 사용 조건 | 고도 2000m 미만, 오염도 2, 과전압 카테고리 II 실내 사양 | ||||
| 액세서리 | AC 전원 케이블 | AC 전원 케이블 | DC 전원 케이블 | AC 전원 케이블 | DC 전원 케이블 |
| D-Sub15핀 수 커넥터와 커넥터 후드(REMOTE IN/STATUS OUT용) | |||||
(※1) AD5436B의 DC8~36V 사양은 개조로 받습니다, 부담없이 용명해 주십시오.
AD5436 시리즈 외형 치수도
DSP 플랫폼 소프트웨어
DSP 플랫폼 소프트웨어는 당사가 제공하는 실시간 시뮬레이터를 의도대로 제어하고 고속, 고정밀 연산 및 I/O 제어를 가능하게 하는 환경을 제공하는 AD-XPRTS 모델 개발 실행 환경과 풍부한 GUI 구성 요소와 테스트 구축 환경을 제공하는 DSP 플랫폼용 GUI 소프트웨어로 구성됩니다.
DSP 플랫폼 소프트웨어를 사용하면 고급 애플리케이션 구축이 가능합니다.
AD-XPRTS 모델 개발 실행 환경
AD-XPRTS 모델 개발 실행 환경은 MATLAB/Simulink 모델로 구축한 제어 로직을 당사가 제공하는 실시간 시뮬레이터상에서 실시간 실행하기 위한 개발 환경입니다.
AD-XPRTS 모델 개발 실행 환경에는 리얼타임 시뮬레이터의 I/O를 제어하기 위한 Simulink 블록 세트가 포함되어 있어 리얼타임 시뮬레이터의 I/O를 사용한 리얼타임 제어 로직의 구축을 가능하게 하고 있습니다.
또한 Simulink 모델의 크로스 컴파일 환경을 제공하여 Windows에서 Simulink 모델을 빌드할 수 있어 실시간 시뮬레이터에서 실행되는 실시간 모듈을 쉽게 생성할 수 있습니다.
AD-XPRTS for AD5436
미들 레인지 계측·제어 플랫폼 AD5436 시리즈를 타겟으로 한 모델 개발 실행 환경.
계측, 제어, 시스템 컨트롤러 AD5436 시리즈 상세
AD-XPRTS for AD5445
고성능 계측·제어 플랫폼 AD-PROCYON(AD5445 시리즈)를 타겟으로 한 모델 개발 실행 환경.
실시간 시뮬레이터 AD-PROCYON(AD5445 시리즈) 상세
IOConfigurator
IOConfigurator는 실시간 시뮬레이션 환경에서 Simulink 모델과 하드웨어 간의 I/O 설정 작업에 사용하는 소프트웨어입니다.
실시간 시뮬레이터상의 I/O 보드의 핀 배치와 Simulink 모델의 입출력 신호를 대응시키는 것 외에 A/D 변환, D/A 변환 등의 스케일링 처리가 가능합니다.
IOConfigurator를 사용하면 실시간 시뮬레이터 및 I/O 보드 유형에 의존하지 않는 Simulink 모델을 만들 수 있습니다.
DSP 옵션 소프트웨어
DSP 옵션 소프트웨어는 Simulink 표준 블록 세트에서 지원되지 않는 기능을 제공합니다.
TCP, UDP, CAN, 메모리 공유, 모델 분할 등 다양한 블록 세트를 사용하여 Simulink 모델을 작성할 수 있습니다.
통신 기능
TCP, UDP, CAN, EtherCAT 등을 사용한 통신 기능을 블록 세트로 제공합니다.
통신 기능 블록 세트를 사용함으로써 모델로부터 외부 어플리케이션이나 계측기의 제어가 가능합니다.
데이터 공유
여러 노드(CPU) 간에 모델을 동기화하고 빠른 데이터 공유를 위한 블록 세트를 제공합니다.
노드간에 모델의 동기 실행이 가능하기 때문에 실시간성있는 데이터 공유가 가능합니다.
멀티노드 기능 상세
Simulink 모델의 은폐화·공유화
ModelExtensionBlockset는, 모델을 라이브러리화해, 다른 모델에서 사용 가능하게 하는 블록 세트입니다. 은닉하면서 라이브러리로서의 이용성을 높일 수 있습니다.
데이터 저장
LocalStorePack은 실시간으로 실행되는 모델의 신호(데이터)를 파일로 출력하는 기능을 제공합니다.
그 외, 수많은 옵션 소프트웨어를 준비하고 있습니다.
DSP 플랫폼용 GUI 소프트웨어
iTest-DC( D SP C ontrol)

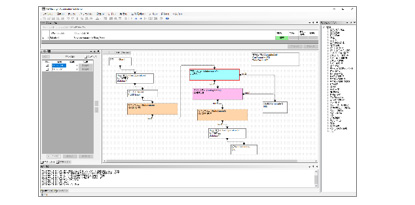

화면 작성이나 모델 실행 등의 기본 기능에 더해, 제어 파라미터 변경이나 계측 신호 감시, 테스트 스케줄 작성 등 충실한 어플리케이션 구축 기능을 제공합니다.

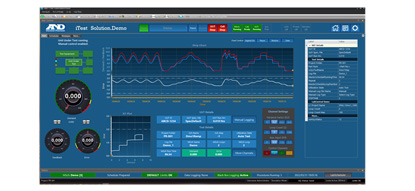

현대 GUI
공업 디자이너의 컨셉을 베이스로 하고 있어 사용성, 시인성이 뛰어난 모던한 GUI를 간단하게 작성 가능합니다.
리치 애플리케이션 구축

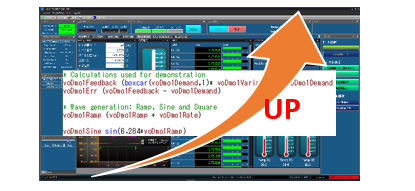

Python등으로 작성한 스크립트를 이용해 GUI 컨트롤의 조작이나 제어 파라미터의 변경을 할 수 있습니다.
기능이 높은 애플리케이션을 구축할 수 있습니다.
자동 테스트
스크립트와 스케줄 기능을 사용하여 자동 테스트를 구축할 수 있습니다.
자동 테스트에 특화된 옵션 패키지 "DSPTesting"도 제공합니다.
서버 앱 연동

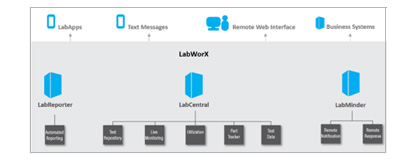

당사 서버 앱(LabWorX)과 연계함으로써 장치·시험 데이터의 일원 관리, 자동 리포트 생성, 스마트폰·태블릿 연계 등이 가능합니다.
LabWorx(시험, 설비의 통합 환경 툴군) 상세
