기계 도구

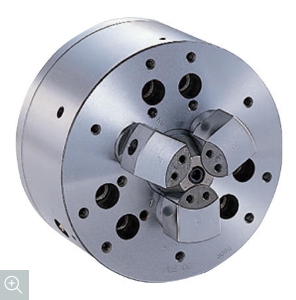

풀록 척 PU 시리즈
뛰어난 안정 정밀도로 마무리 가공에 최적
PU 시리즈
＊CE 대응품 |
|
제품 사양
| 형식 | PU203 | PU204 | PU205 | |||
|---|---|---|---|---|---|---|
| 조스트로크 직경(mm) | 2 | 3 | 3 | |||
| 브랜저 스트로크(mm) | 4 | 6 | 6 | |||
| 파악 직경(mm) | 최대 | 28 | 50 | 64 | ||
| 최소 | 6 | 24 | 29 | |||
| 허용 최대 입력(kN) | 5.8 | 10 | 14 | |||
| 최대 정적 파악력(kN) | 16.7 | 28.5 | 40 | |||
| 허용 최고 회전 속도(min -1 ) | 10000 | 8000 | 10000 | 8000 | ||
| 관성 모멘트 (kg · m 2 ) | 0.0012 | 0.006 | 0.017 | |||
| 질량 (kg) (표준 소프트 턱 포함) | 1.5 | 3.8 | 6.6 | |||
| 적합 실린더 | YG-329 | F0933H | YG-296 | F0933H | ||
| 외형도 | 2D |  | | | ||
| TIF |  | | | |||
| DXF |  | | | |||
| DWG |  | | | |||
| 3D | Parasolid |  | | | ||
| STEP |  | | | |||
주) 각각의 3D데이터는 Parasolid, STEP 모두 손톱의 위치가 개단(UC), 폐단(OC), 파악위치(CL)의 3종류를 포함하고 있습니다.
| 형식 | PU206 | PU208 | PU210 | PU212 | ||
|---|---|---|---|---|---|---|
| 조스트로크 직경(mm) | 5 | 5 | 5 | 5 | ||
| 브랜저 스트로크(mm) | 10 | 10 | 10 | 10 | ||
| 파악 직경(mm) | 최대 | 69 | 89 | 112 | 162 | |
| 최소 | 35 | 35 | 47 | 99 | ||
| 허용 최대 입력(kN) | 18 | 25 | 35 | 35 | ||
| 최대 정적 파악력(kN) | 58 | 80 | 100 | 100 | ||
| 허용 최고 회전 속도(min -1 ) | 7000 | 6000 | 4500 | 3600 | ||
| 관성 모멘트 (kg · m 2 ) | 0.050 | 0.133 | 0.338 | 0.655 | ||
| 질량 (kg) (표준 소프트 턱 포함) | 14.1 | 24 | 42 | 60.5 | ||
| 적합 실린더 | Y1020R | Y1225R | Y1225R | Y1225R | ||
| 외형도 | 2D | | | | | |
| TIF | | | | | ||
| DXF | | | | | ||
| DWG | | | | | ||
| 3D | Parasolid | | | | | |
| STEP | | | | | ||
주) 각각의 3D데이터는 Parasolid, STEP 모두 손톱의 위치가 개단(UC), 폐단(OC), 파악위치(CL)의 3종류를 포함하고 있습니다.
기계 도구
내경 풀록 척 PUE 시리즈
뛰어난 안정 정밀도로 마무리 가공에 최적
PUE 시리즈
＊CE 대응품 |
|
제품 사양
| 형식 | PUE05 | PUE06 | PUE08 | ||
|---|---|---|---|---|---|
| 조스트로크 직경(mm) | 2.8 | 4.8 | 4.8 | ||
| 브랜저 스트로크(mm) | 6 | 10.3 | 10.3 | ||
| 파악 직경(mm) | 표준 손톱 | 최대 | 63 | 87 | 108 |
| 최소 | 53 | 70 | 74 | ||
| 옵션 손톱 | 최대 | 78 | 108 | 148 | |
| 최소 | 69 | 89 | 113 | ||
| 마스터 조 파악 | 최대 | 53 | 70 | 74 | |
| 최소 | 29 | 44 | 50 | ||
| 허용 최대 입력(kN) | 13 | 18 | 24.8 | ||
| 최대 정적 파악력(kN) | 42 | 58 | 80 | ||
| 허용 최고 회전 속도(min -1 ) | 7000 | 6000 | 5000 | ||
| 질량 (kg) (표준 소프트 턱 포함) | 7.6 | 13.9 | 26.8 | ||
| 관성 모멘트 (kg · m 2 ) | 0.018 | 0.043 | 0.144 | ||
| 적합 실린더 | Y1020R 주1 | Y1020R | Y1020R | ||
| 외형도 | 2D | | | | |
| TIF | | | | ||
| DXF | | | | ||
| DWG | | | | ||
| 3D | Parasolid | | | | |
| STEP | | | | ||
주1) PUE05에서 6000min -1 을 넘어 사용할 때는 실린더가 특수하게 됩니다.
주2) 각각의 3D데이터는 Parasolid, STEP 모두 손톱의 위치가 개단(OC), 폐단(UC), 파악위치(CL)의 3종류를 포함하고 있습니다.
