기계 도구

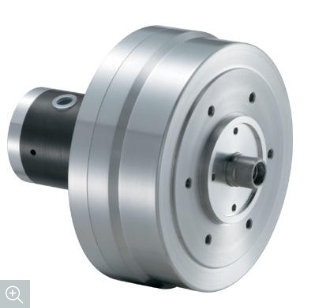

고체 회전 에어 실린더 AY-R 시리즈
왜곡하기 쉬운 얇은 워크에 최적
AY-R 시리즈
|
|
제품 사양
| 형식 | AY1315R | AY1720R | AY2225R | |
|---|---|---|---|---|
| 관통 구멍 직경(mm) | - | - | - | |
| 피스톤 스트로크(mm) | 15 | 20 | 25 | |
| 피스톤 표면적(cm 2 ) | 누름측 | 131 | 227 | 378 |
| 당기는 쪽 | 128 | 220 | 371 | |
| 피스톤 추력(kN) | 누름측 | 4.9 | 8.5 | 14.1 |
| 당기는 쪽 | 4.8 | 8.2 | 13.9 | |
| 최고사용공압력(MPa) | 0.8 | 0.8 | 0.8 | |
| 허용 최고 회전 속도(min -1 ) | 5000 | 5000 | 4000 | |
| 관성 모멘트 (kg · m 2 ) | 0.010 | 0.028 | 0.08 | |
| 질량(kg) | 5.0 | 8.2 | 9.8 | |
| 외형도 |  | | | |
| TIF |  | | | |
| DXF |  | | | |
| DWG |  | | | |
