SA-35,36,37 시리즈
규소 강판을 적층한 플런저형.
플런저 가이드는 나일론 수지 성형에 의한 코일 보빈과 일체화한 구조로 되어 있어 전기적, 기계적 특성을 대폭 향상시킨 고신뢰성의 품질입니다.
흡인력은 29.4N(3kgf)~49N(5kgf)로 스트로크 20mm의 표준형.
1: 흡인력이 큰
2: 내마모성이 뛰어난 긴 수명의 가이드리스 구조
3: 설치가 간단
SA-3502, SA-3501
정격 흡인력：29.4N 정격 스트로크：20mm
- 양용형
- 인장형
【주된 사양】
●정격 주파수：50 또는 60Hz（3개 리드）
●내구 회수：30만회(JIS C4554 내구성 시험에 준한다) ●절연 종별：
B종 절연 상당
●절연 저항：DC500V 100MΩ 이상
●내 전압: AC2000V 1분간
●코일 온도 상승: 85℃ 이하
● 가동 철심 질량: (SA-3502) 295g, (SA-3501) 285g ●
총 질량: (SA-3502) 1015g, (SA-3501) 1000g
【주요 구성 재료】
●통전 시간：연속 정격
●가동 철심：냉간 압연 규소 강판
●고정・가동 측판：냉간 압연 강판
●플런저 가이드：코일 보빈과 일체화한
나일론 수지 ●코일 절연：수지 주형 가공
● 코일：폴리에스텔 구리선
●리드선：내열 비닐 전선（UL-1015）
●표면 처리：흑색 소부 도장
●리드선 색：100V－청/200V－적/50Hz－황/60Hz－회
●스톱 고무：NBR( 블랙)
외형도
흡인력 특성·전류 특성
전류값
결선도
SA-3602, SA-3601
정격 흡인력=39.2N 정격 스트로크 20mm
【주된 사양】
●정격 주파수：50 또는 60Hz（3개 리드）
●내구 회수：30만회(JIS C4554 내구성 시험에 준한다) ●절연 종별：
B종 절연 상당
●절연 저항：DC500V 100MΩ 이상
●내 전압: AC2000V 1분간
●코일 온도 상승: 85℃ 이하
● 가동 철심 질량: (SA-3602) 350g, (SA-3601) 340g ●
총 질량: (SA-3602) 1175g, (SA-3601) 1150g
외형도
흡인력 특성·전류 특성
전류값
결선도

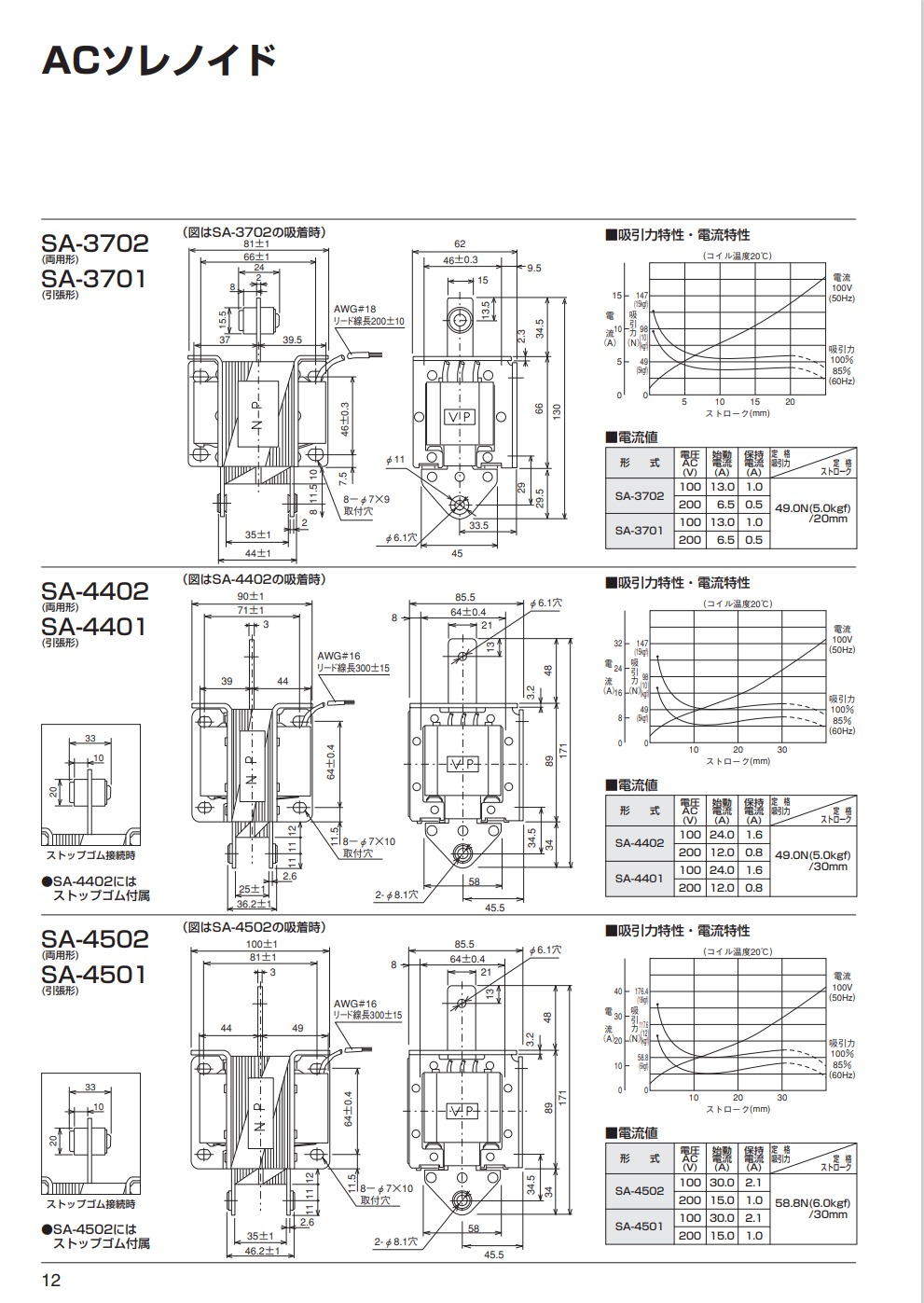

SA-3702, SA3701
정격 흡인력：49N 정격 스트로크：20mm
- 양용형
- 인장형
【주된 사양】
●정격 주파수：50 또는 60Hz（3개 리드）
●내구 회수：30만회(JIS C4554 내구성 시험에 준한다) ●절연 종별：
B종 절연 상당
●절연 저항：DC500V 100MΩ 이상
●내 전압: AC2000V 1분간
●코일 온도 상승: 85℃ 이하
● 가동 철심 질량: (SA-3702) 405g, (SA-3701) 395g ●
총 질량: (SA-3702) 1315g, (SA-3701) 1280g
【주요 구성 재료】
●통전 시간：연속 정격
●가동 철심：냉간 압연 규소 강판
●고정・가동 측판：냉간 압연 강판
●플런저 가이드：코일 보빈과 일체화한
나일론 수지 ●코일 절연：수지 주형 가공
● 코일：폴리에스텔 구리선
●리드선：내열 비닐 전선（UL-1015）
●표면 처리：흑색 소부 도장
●리드선 색：100V－청/200V－적/50Hz－황/60Hz－회
●스톱 고무：NBR( 블랙)
외형도
흡인력 특성·전류 특성
전류값
결선도
