IWASHITA [IEI] 전자동 도포 장치 > (표준 도포 기) MG1000
페이지 정보
본문
| ♣ 전자동 도포 장치 | ||||||||||||
| 세계 최고 수준의 유체 제어 기술을 포함시켜 개발 된 시스템 분배기입니다. 각종 옵션에 따라 다양한 애플리케이션에 대응 가능합니다. | ||||||||||||

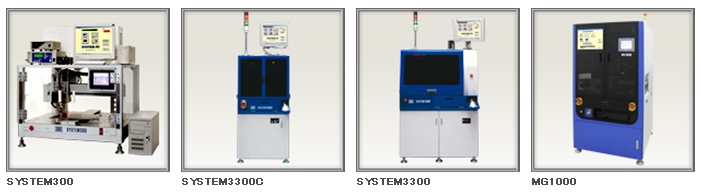

| 표준 도포기 | ||||||||||||
| 정밀 정량 토출 전용 도포기 | ||||||||||||
 | ||||||||||||
| 전자동 도포 장치의 적용 예 | ||||||||||||
 | ||||||||||||
| MG1000 | |||||||||
| ■ SMT 전자동인라인디스펜서 ■ M 사이즈기판 (330 × 250mm) 지원 ■ L 사이즈기판 (510 × 460mm)에도대응가능 (옵션) ■공압식, 기계식등다양한디스펜서탑재가능 |  | ||||||||
| 어플리케이션 예 | |||||||||
 | |||||||||
| 사양 | |||||||||
| 대응 기판 사이즈 | MAX (W) 330 × (D) 250 ~ MIN (W) 80 × (D) 50mm | ||||||||
| 구동 방식 | AC 서보모터 + 볼스크류 | ||||||||
| 워크 위치 방식 | 리프트업및사이드결정플레이트클램프 | ||||||||
| 반송 방식 | 원형 벨트 컨베이어 | ||||||||
| 흐름 방향 | 왼쪽 → 오른쪽 | ||||||||
| 전원 | 단상 200V ± 5 % 20A | ||||||||
| 외형 치수 | (W) 840 × (D) 885 × (H) 1,537 mm (시그널타워 · 돌기물제외패스라인 900mm시) | ||||||||
| 무게 | 약 400kg | ||||||||
| 옵션 | 화상 인식에 의한 위치 보정 기능 레이저 센서에 의한 작업 높이 보정 기능 | ||||||||
네오닉스 시스템은 IWASHITA(IEI) 社 의 모든 제품을 취급하고 있습니다. | |||||||||
