★ 에어 압송 방식 선택 목록

☞ 토출 원리
탱크에서 압송 된 액체를 강제로 밸브를 개폐하여 토출하는 표준 BALL PET입니다.

┃BALL PET 에어 압송 방식 선택 목록

★ BP-105DS-C

☞ UV 수지, 혐기성 액재 대응 색 백 방식 모델

		액체 정량 토출 밸브 BALL PET BP-105DS-C

		○ UV 수지, 혐기성 액제 대응 색 백식 모델! · UV, 혐기성 액제를 사용하여 밸브의 경화 없음. · 색 백 방식으로 액 조각 최고. 하이 응답의 복 동식. · 도포량 조정이 용이. · UV, 혐기성 액제에 적합한 불소 코팅을 일부 사용한 모델 · 경량 모델

		최적 사용액	UV 계 · 혐기성 (나사 잠금)
		적응 점도	저 · 중 점도
		오리피스	φ2
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	100g
		최소 토출량	0.005ml
		Kv 값	0.96L/min

★ BP-107DN/DN-T

☞ UV 수지, 혐기성 액재 대응 니들 밸브 방식 접액부 올 수지 모델

		액체 정량 토출 밸브 BALL PET BP-107DN/DN-T

		○ UV 수지, 혐기성 액재 대응 니들 밸브 식 습식 올 수지 모델! · 접액부의 분해 조립이 공구없이 누구나 쉽게 스피디하게 할 수 있습니다. 경량, 컴팩트 설계. · 접액부가 올 수지 제이기 때문에, 힘 혐오 액재에도 대응할 수 있습니다. 니들 밸브를 채용하여 자연스러운 토출을 실현. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. · 더욱 낮은 점도의 액체 재료에도 대응 할 수있는 모델, BP-107DN-T도 신 등장. · 접 동부 (실린더 튜브)는 옵션으로 알루 색상을 변경할 수 있습니다. (표준 블랙) ※ 유량을 쉽게 조정할 수있는 정밀 마이크로 미터 첨부 사양도 변경할 수 있습니다. (BP-107DN-MA / BP-107DN-T-MA)

		최적 사용액	UV 계 · 혐기성 (나사 잠금)
		적응 점도	저 · 중 점도
		오리피스	φ2
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		무게 (약)	110g
		최소 토출량	0.001ml
		Kv 값	0.42L/min

★ BP-107DN-P

☞ 순간 접착제 (표준) 대응 모델

		액체 정량 토출 밸브 BALL PET BP-107DN-P

		○ 순간 접착제 (표준) 대응 모델! · 인기 모델 중 하나 BP-107DN를 기반으로 순간 접착제 (표준)에 사용할 수 있도록 접액부의 일부 PP를 채용 한 모델. · 편리한 사용은 BP-107DN 양도. (공구없이 간단 스피디 분해) 밸브에서 습기에 의한 재료 경화를 일으키지 않는 궁리가 된 보디. 경량, 컴팩트 설계. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. · 더욱 낮은 점도의 액체 재료에도 대응 할 수있는 모델, BP-107DN-PT도 신 등장.

		최적 사용액	시아 계 (순간 접착제)
		적응 점도	저 · 중 점도
		오리피스	φ2
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		무게 (약)	110g
		최소 토출량	0.001ml
		Kv 값	0.42L/min

★ BP-105DSE

☞ 식초 비, 1 액 에폭시 대응 소형 보디 대용량 모델

		액체 정량 토출 밸브 BALL PET BP-105DSE

		○ 식초 비, 1 액 에폭시 대응 소형 보디 대용량 모델! · 당사 BP-107DN, BP-105DS-C에 비해 약 5 배의 토출량의 실현. · 색 백 방식으로 액 조각 최고. 각형 보디 채용으로 피팅의 방향을 변경 가능. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. 옵션으로 습기 경화형 실리콘 대응 모델도 있습니다.

		최적 사용액	식초 비 (유제) · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ3
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	125g
		최소 토출량	0.01ml
		Kv 값	3.72L/min

★ BP-105DNE

☞ UV 수지, 약액, 용제, 순간 접착제 용 수지 모델

		액체 정량 토출 밸브 BALL PET BP-105DNE

		○ UV 수지, 약액, 용제, 순간 접착제 용 수지 모델! · 접액부 올 수지 (PPS 수지, 불소 수지 등 채용)에서 충분한 내용 제성, 내 약품성을 확보했다. · 또한 외부로부터의 자외선을 셧아웃. 다이어프램 및 밸브의 일체 설계로 뛰어난 내구성. · 더 신형 밸브 모양의 채용으로 토출 정밀도 UP과 발군의 액 조각. 신기구 채용으로 기존의 공기 빼기 작업이 필요 없습니다. 기포 혼입을 최대한 배제했다. 경량, 컴팩트 설계로 자동 기 탑재에 적합합니다. 각형 보디 채용으로 피팅의 방향을 변경 가능. 마이크로 미터에 의한 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

		최적 사용액	UV 수지 · 혐기성 수지 · 약품 · 용제 기타
		적응 점도	30Pa · s (30,000 mPa · s)까지
		오리피스	φ1.5
		액송 압력	MAX0.2MPa
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		무게 (약)	90g
		최소 토출량	0.001ml
		Kv 값	0.60L/min

★ BP-105DS-SX1

☞ 약액, 용제 용 작은 소형 금속 모델

		액체 정량 토출 밸브 BALL PET BP-105DS-SX1 스트로크 조절 유형

		○ 약액, 용제 용 작은 소형 금속 모델! · 접액부는 금속 (SUS 제)와 불소 수지를 채용. 초소형 보디에 높은 내구성과 높은 기능을 집약시켰다. · 색 백 방식 채용으로 액 조각 최고. 컴팩트 설계로 자동 기 탑재에 적합합니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. · 소량 토출 실리콘, 기름, 저점도 그리스 등에도 대응.

		최적 사용액	고무계 · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ1.2
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		최소 토출량	0.001ml
		Kv 값	0.66L/min
		무게	130g



		액체 정량 토출 밸브 BALL PET BP-105DS-SX2 스트로크 일정한 유형

		○ 약액, 용제 용 작은 소형 금속 모델! · 접액부는 금속 (SUS 제)와 불소 수지를 채용. 초소형 보디에 높은 내구성과 높은 기능을 집약시켰다. · 색 백 방식 채용으로 액 조각 최고. 컴팩트 설계로 자동 기 탑재에 적합합니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. · 소량 토출 실리콘, 기름, 저점도 그리스 등에도 대응.

		최적 사용액	고무계 · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ1.2
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		최소 토출량	0.001ml
		Kv 값	0.66L/min
		무게	100g

★ BP-105DE

☞ 필러 (충전제)들이 액재 (에폭시, 실리콘, 용제 (고무) 계) 대응 대용량 모델

		액체 정량 토출 밸브 BALL PET BP-105DE

		○ 필러 (충전제)들이 액재 (에폭시, 실리콘, 용제 (고무) 계) 대응 대용량 모델! 전용 특수 밸브 시트 채용으로 필러들이 재료 사용, 높은 내구성을 실현. 대용량 토출이 가능하며, 충전, 실링에 적합. · 색 백 방식 채용으로 액 조각 최고. · 접액부에 높은 내구성을 자랑하는 울트라 스틸, SUS, 불소 수지를 채용. · 복동 식에서 하이 리스폰스. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

		최적 사용액	에폭시 실리콘 고무계
		적응 점도	저 · 중 점도
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		모델	높은 내구성 / SUS 제
		무게 (약)	350g
		토출량	1.25g/sec (10,000 mPa · s)
		Kv 값	4.68L/min

★ BP-105DE-B

☞ 필러 (충전제)들이 액재 (에폭시, 용제 (고무) 계) 경량 모델

		액체 정량 토출 밸브 BALL PET BP-105DE-B

		○ 필러 (충전제)들이 액재 (에폭시, 용제 (고무) 계) 대응 대용량 모델! 전용 특수 밸브 시트 채용으로 필러들이 재료 사용, 높은 내구성을 실현. 대용량 토출이 가능하며, 충전, 실링에 적합. · 접액부에 POM 다른, 높은 내구성을 자랑하는, SUS, 불소 수지를 채용. · 색 백 방식 채용으로 액 조각 최고. · 복동 식에서 하이 리스폰스. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

		최적 사용액	에폭시 오일
		적응 점도	저 · 중 점도
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		모델	높은 내구성 / POM 제
		무게 (약)	185g
		토출량	1.25g/sec (10,000 mPa · s)
		Kv 값	4.68L/min

★ BP-105DE-C

☞ UV 수지, 혐기성 액제 대응 대용량 모델

		액체 정량 토출 밸브 BALL PET BP-105DE-C

		○ UV 대응 대용량 모델! 대용량 토출이 가능하며, 충전, 실링에 적합. · 접액부에, POM, 불소 수지 및 불소 코팅을 일부 채용으로 UV 수지, 혐기성 액제 대응했다. · 색 백 방식 채용으로 액 조각 최고. · 복동 식에서 하이 리스폰스. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

		최적 사용액	UV 계 · 혐기성 (나사 잠금) · 식초 비 (에멀젼)
		적응 점도	저 · 중 점도
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		모델	접액부 테플론 코팅 / POM 제
		무게 (약)	180g
		토출량	1.25g/sec (10,000 mPa · s)
		Kv 값	4.68L/min

★ BP-105D-X

☞ 에폭시, 고무계 대응, 유체 장치 방식 모델

		액체 정량 토출 밸브 BALL PET BP-105D-X

		○ 에폭시, 고무계 대응, 유체 장치 방식 모델! 홀더에 장착했다 상태에서 접액부 이동할 수있는 우리 고유의 유체 장치 방식. · 당사 독자적인 방식으로 격막 내구성이 큰폭으로 UP · 색 백 방식 채용으로 액 조각 최고. 밸브 방출 속도 조절기구에 의해, 액체 재료의 초기 돌출 량의 조정이 가능합니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. 옵션으로 접액부 SUS 제 이용하실 수 있습니다.

		최적 사용액	고무계 · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ3
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	220g
		최소 토출량	0.01ml
		Kv 값	3.42L/min

★ BP-105DL-X

☞ BP-105D-X의 대용량 모델

		액체 정량 토출 밸브 BALL PET BP-105DL-X

		○ BP-105D-X의 대용량 모델! · 오휘리스 직경을 확대함으로써 BP-105D-X는 못했다 유량을 커버. (액 입구 Rc3 / 8 대형화) · 당사 독자적인 방식으로 격막 내구성이 큰폭으로 UP · 색 백 방식 채용으로 액 조각 최고. 홀더에 장착했다 상태에서 접액부 이동할 수있는 우리 고유의 유체 장치 방식. 밸브 방출 속도 조절기구에 의해, 액체 재료의 초기 돌출 량의 조정이 가능합니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. 옵션으로 접액부 SUS 제 이용하실 수 있습니다.

		최적 사용액	고무계 · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ4
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	250g
		최소 토출량	0.01ml (DL-X A 형 노즐 장착시)
		Kv 값	6.12L/min

★ BP-105DLL-X

☞ BP-105DL-X의 더 큰 용량의 모델

		액체 정량 토출 밸브 BALL PET BP-105DLL-X

		○ BP-105DL-X의 더 큰 용량의 모델! 오리피스 지름을 확대함으로써 BP-105DL-X도 못했다 유량을 커버. (대형 액 입구 Rc1 / 2) · 당사 독자적인 방식으로 격막 내구성이 큰폭으로 UP · 색 백 방식 채용으로 액 조각 최고. 밸브 방출 속도 조절기구에 의해, 액체 재료의 초기 돌출 량의 조정이 가능합니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. · 대형 노즐이 설치 가능.

		최적 사용액	고무계 · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ10
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	500g
		최소 토출량	0.01ml
		Kv 값	10.20L/min

★ BP-107DN-SP

☞ 이중관 스프레이 방식 BALL PET

		액체 정량 토출 밸브 BALL PET BP-107DN-SP

		○ 이중관 분무 BALL PET! · 이중관으로 액재와 공기의 이류 체를 제어합니다. 노즐 아래에 분무가 가능. · 두 유체 제어에 의해 살포 농도, 살포 상태를 조절 · 바루펫토을 기반으로 하고 있기 때문에 뛰어난 토출 정밀도. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. ※ 유량을 쉽게 조정할 수있는 정밀 마이크로 미터 첨부 사양도 변경할 수 있습니다. (BP-107DN-SP-MA / BP-107DN-SP-T-MA)

		최적 사용액	식초 비닐 계 · 오일 · 약액 · 도료 · 그리스 기타
		적응 점도	저점도
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		무게 (약)	140g
		액송 압력	Max 0.5MPa
		접액부 재질	POM, 테프론, PPS, 하이뽀리 노즐 (SUS)

★ BP-107DNII-SP

☞ 포괄적 스프레이 방식 바루펫토

사양 마이크로 게이지 방식 모델

		액체 정량 토출 밸브 BALL PET BP-107DNII-SP

		○ 포괄적 분무 BALL PET! · 액재와 에어 두 유체의 제어가 가능. · 액재와 공기 토출구를 분리하는 것으로 광범위하게 살포 할 수 있습니다. · 두 유체 제어에 의해 살포 농도, 살포 상태를 조절 · 바루펫토을 기반으로 하고 있기 때문에 뛰어난 토출 정밀도. 마이크로 미터 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. · 원형 · 타원형 범위에 살포 가능

		최적 사용액	오일 · 약액 · 도료 다른
		적응 점도	저점도
		토출량	0.001ml ~ 연속
		제어 압력	0.25MPa (2.5kgf/cm ²⁾ 5 포트 밸브
		액송 압력	Max 0.3MPa
		무게 (약)	300g

★ BP-107DNII

☞ 정밀 니들 밸브 방식 미소 량 토출 모델

		액체 정량 토출 밸브 BALL PET BP-107DNII

		○ 정밀 니들 밸브 방식 미소 량 토출 모델! · 미소 량 위해 설계된 정밀 모델. · 복동 식에서 하이 리스폰스, 고속 토출이 가능하다. 마이크로 미터에 의한 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. 외관은 올 SUS 제

		최적 사용액	오일 약액 다른
		적응 점도	저점도
		오리피스	φ2
		제어 압력	0.25MPa (2.5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	215g
		최소 토출량	0.0005ml

★ BP-109-01S

☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa. 사양 색 백 방식 모델

액체 정량 토출 밸브 BALL PET BP-109-01S

○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa 사양 색 백식 모델! · 고압 펌프 등으로 압송하는 경우 5MPa.까지 압력으로 사용 가능. · 색 백 방식 채용으로 액 조각 최고. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

최적 사용액		실리콘 그리스
재료 압송 압력 (MPa)	정격	5
재료 압송 압력 (MPa)	최대	7
오리피스		φ3
습식 재질		본체 SUS 봉인 NBR · POM
제어 압력		0.4~0.5MPa (4~5kgf/cm ²⁾ 5 포트 밸브
동작		복동
무게 (약)		500g

★ BP-109N-01 (단종)

☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa. 사양 니들 밸브 방식

액체 정량 토출 밸브 BALL PET BP-109N-01 (단종)

○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa 사양 니들 밸브 방식 모델! · 고압 펌프 등으로 압송하는 경우 5MPa.까지 압력으로 사용 가능. 니들 밸브 방식 채용으로 액재 초기 돌출이 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

최적 사용액		실리콘 그리스
재료 압송 압력 (MPa)	정격	5
재료 압송 압력 (MPa)	최대	7
오리피스		φ3
습식 재질		본체 SUS 봉인 NBR · POM
제어 압력		0.4~0.5MPa (4~5kgf/cm ²⁾ 3 포트 밸브
동작		단동
무게 (약)		500g
Kv 값		4.44L/min

★ BP-109N-02

☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 10MPa. 사양 니들 밸브 방식

액체 정량 토출 밸브 BALL PET BP-109N-02

○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 10MPa 사양 방식 모델! · 고압 펌프 등으로 압송하는 경우 10MPa.까지 압력으로 사용 가능. 니들 밸브 방식 채용으로 액재 초기 돌출이 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

최적 사용액		실리콘 그리스
재료 압송 압력 (MPa)		5
재료 압송 압력 (MPa)	최대	10
오리피스		φ3
습식 재질		본체 SUS 봉인 NBR · POM
제어 압력		0.4~0.5MPa (4~5kgf/cm ²⁾ 3 포트 밸브
동작		단동
무게 (약)		550g
Kv 값		2.64L/min

★ BP-109N-03R

☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 20MPa. 사양 니들 밸브 방식

액체 정량 토출 밸브 BALL PET BP-109N-03R

○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 20MPa 사양 방식 모델! · 고압 펌프 등으로 압송하는 경우 20MPa.까지 압력으로 사용 가능. 니들 밸브 방식 채용으로 액재 초기 돌출이 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.

최적 사용액		실리콘 그리스
재료 압송 압력 (MPa)		5
재료 압송 압력 (MPa)	최대	20
오리피스		φ3
습식 재질		본체 SUS 봉인 NBR · POM
제어 압력		0.4~0.5MPa (4~5kgf/cm ²⁾ 5 포트 밸브
동작		복동
무게 (약)		600g
Kv 값

★ 용적 계량 방식 선택 목록

☞ 온도에 따른 점도 변화에 관계없이 고정밀 (± 1 %) 안정 토출을 얻을 수있는 초정밀 플런저 식 BALL PET

┃BALL PET 용적 계량 방식 선택 목록

★ BP-100-01R

☞ 에폭시 UV 수지 대응.

토출량 0.0007 ~ 0.007ml

		액체 정량 토출 밸브 BALL PET BP-100-01R

		○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델. · 0.0007ml ~ 0.007ml의 토출량을 커버합니다. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정도 가능. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

		최적 사용액	에폭시 UV 수지
		적응 점도	중 점도
		오리피스	φ1
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	155g
		토출량	0.0007 ~ 0.007ml

★ BP-100-02R

☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출

토출량 0.003 ~ 0.03ml

		액체 정량 토출 밸브 BALL PET BP-100-02R

		○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델. · 0.003ml ~ 0.03ml의 토출량을 커버합니다. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정도 가능. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

		최적 사용액	에폭시 UV 수지
		적응 점도	중 점도
		오리피스	φ2
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	185g
		토출량	0.003 ~ 0.03ml

★ BP-100-03

☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출

토출량 0.007 ~ 0.098ml

		액체 정량 토출 밸브 BALL PET BP-100-03

		○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델. · 0.007ml ~ 0.098ml의 토출량을 커버합니다. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정도 가능. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

		최적 사용액	에폭시 UV 수지
		적응 점도	중 점도
		오리피스	φ3
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	140g
		토출량	0.007 ~ 0.098ml

★ BP-100-05

☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출

토출량 0.019 ~ 0.266ml

		액체 정량 토출 밸브 BALL PET BP-100-05

		○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델. · 0.019ml ~ 0.266ml의 토출량을 커버합니다. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정도 가능. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

		최적 사용액	에폭시 UV 수지
		적응 점도	중 점도
		오리피스	φ3
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	160g
		토출량	0.019 ~ 0.266ml

★ BP-100-08

☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출

토출량 0.05 ~ 0.7ml

		액체 정량 토출 밸브 BALL PET BP-100-08

		○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델. · 0.05ml ~ 0.7ml의 토출량을 커버합니다. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정도 가능. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

		최적 사용액	에폭시 UV 수지
		적응 점도	중 점도
		오리피스	φ3
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	420g
		토출량	0.05 ~ 0.7ml

★ BP-100-08H

☞ 고점도 액체 재료 (에폭시, 그리스) 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출

토출량 0.05 ~ 0.7ml

		액체 정량 토출 밸브 BALL PET BP-100-08H

		○ 고점도 액체 재료 (에폭시, 그리스) 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 토출 정밀도가 ± 2 % 이내를 자랑하는 정밀도 최우선 모델. · 0.05ml ~ 0.7ml의 토출량을 커버합니다. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 액체 재료 고압 대응. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

		최적 사용액	에폭시 그리스
		적응 점도	고점도
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		재료 압송 압력
		무게 (약)	660g
		토출량	0.05 ~ 0.7ml

★ BP-100-01R · 02R ~ 03.05 PPS

☞ UV 수지, 혐오 액재 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출

토출량 0.0007 ~ 0.266ml

액체 정량 토출 밸브 BALL PET BP-100-01R · 02R ~ 05PPS

○ UV 수지, 혐오 액재 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출! · 지금까지 없었던 UV, 혐오 양 경량 토출을 실현. · 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델. · 표준 BP100 시리즈뿐만 아니라 01 ~ 05의 각 모델을 레퍼토리. 08 모델에만 없습니다. · 각 기종에 따른 다양한 유속을 커버합니다. (표준 100 시리즈의 값을 참고. · 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이 있어도 정밀 토출이 가능하다. · 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다. · 스트로크 조정 기능으로 토출량의 미세 조정도 가능. · 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.

토출량에 따라 4 종의 라인업!
	BP-100-01RPPS	BP-100-02RPPS	BP-100-03PPS	BP-100-05PPS
토출 정밀도	± 1 % 이내
토출량 (ml)	0.0007 ~ 0.007	0.003 ~ 0.03	0.007 ~ 0.098	0.019 ~ 0.266
적응 점도	1000 ~ 10000mP · s (1000 ~ 100000cps)
제어 압력	0.4MPa ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
액송 압력	Max0.3MPa (옵션 Max0.5MPa)
최대 응답 횟수	120 회 / min
액체 입구 구경	Rc1 / 8 (PT1 / 8)
실린더 에어 조작 포트	φ4 원터치 피팅 부착 (스피드 콘트롤러 첨부)				BP-100-01RPPS	BP-100-02RPPS
접액부 재질	POM, PTFE, PPS, NBR, SUS304 (테플론 코팅 첨부)
적용 유체	나사 잠금, 혐기성 접착제, UV 수지
	※ 상기 사양은 어디 까지나 참고 값입니다.

					BP-100-03PPS	BP-100-05PPS

★ 2 액 혼합 선택 목록

☞ 2 액성 수지를 자동으로 혼합 토출하는 정적 믹서 식.

┃BALL PET 2액 혼합 선택 목록

★ STU-107DNL

☞ 변성 아크릴 2 액형 수지 전용 니들 밸브 방식 디스펜서

		액체 정량 토출 밸브 BALL PET STU-107DNL

		○ 변성 아크릴 2 액형 수지 전용 니들 밸브 식 디스펜서 · 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다. 노즐 만 혼합 교반합니다. · 토출량의 조정도 간단하게 할 수 있습니다. ※ 유량을 쉽게 조정할 수있는 정밀 마이크로 미터 첨부 사양도 변경할 수 있습니다. (STU-107DN-MAL)

		최적 사용액	변성 아크릴 2 액형 수지
		적응 점도	50Pa · s 이하
		배합비	100:100
		가사	1 분 이상
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		무게 (약)	290g
		Kv 값	0.33L/min

★ STU-105DS-CL

☞ 변성 아크릴 2 액형 수지에 적합한 색 백 방식 디스펜서

		액체 정량 토출 밸브 BALL PET STU-105DS-CL

		○ 변성 아크릴 2 액형 수지에 적합한 색 백 방식 디스펜서 · 색 백 방식 채용으로 액 조각이 양호합니다. · 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다. 노즐 만 혼합 교반합니다. · 토출량의 조정도 간단하게 할 수 있습니다.

		최적 사용액	변성 아크릴 2 액형 수지
		적응 점도	50Pa · s 이하
		배합비	100:100
		가사	1 분 이상
		구동 제어 기기	전자식 방향 전환 밸브(5 포트 형)
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾
		무게 (약)	270g
		Kv 값	0.41L/min

★ STU-105DSE-CL2

☞ 하이 리스폰스 인 복 동식

미소 량 아크릴 2 액을 고속 토출

액체 정량 토출 밸브 BALL PET STU-105DSE-CL2

○ 미소 량 아크릴 2 액형 전용 정적 토출 장치

    접액부에 PPS 수지를 사용하고 있습니다.
    테플론 코팅 밸브 시트에 색 가방이 효과가 있습니다.
    경화 시간이 빠른 아크릴 2 액형의 미소 량 토출에 특화 한 고성능

    밸브 유닛!
    밸브 자체도 소형화에 성공!
    정적 믹서를 사용하는 일로 미소 량 토출을 간단하게 실현!

    고속 택트으로 한층 더 미소 량 화가 가능합니다.

■ 사양

최소 토출량

0.005ml

제어 에어

0.4 ~ 0.5MPa

무게

300g

액송 압력

MAX0.5MPa

■ 정적 믹서 일람표

제품 번호

마리 수

날개 지름 (mm)

5.4

내용량 (mL)

0.19

0.78

재료

날개

주사기

적응 기종

아크릴 2 액형

★ STU-109-01S

☞ 고압 대응 에폭시 2 액형 수지에 적합한 정적 믹서 방식 교반 토출 밸브

액체 정량 토출 밸브 BALL PET STU-109-01S

○ 고압 대응 에폭시 2 액형 수지에 적합한 정적 믹서 식 교반 토출 밸브 · 색 백 방식 채용으로 액 조각이 양호합니다. · 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다. 노즐 만 혼합 교반합니다. · 토출량의 조정도 간단하게 할 수 있습니다.

최적 사용액		에폭시 2 액형 수지
적응 점도		1 ~ 600Pa · s
배합비		100:100
가사		6 분 이상
제어 압력		0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
액송 압력	정격	5MPa (50kgf/cm ²⁾
액송 압력	Max	7MPa (70kgf/cm ²⁾
접액부 재료		SUS304, POM, NBR
무게 (약)		1310g
Kv 값		0.70L/min

★ STU-105DE-C

☞ 에폭시 2 액형 수지에 적합한 정적 믹서 방식 교반 토출 밸브

		액체 정량 토출 밸브 BALL PET STU-105DE-C

		○ 에폭시 2 액형 수지에 적합한 정적 믹서 식 교반 토출 밸브 · 색 백 방식 채용으로 액 조각이 양호합니다. · 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다. 노즐 만 혼합 교반합니다. · 토출량의 조정도 간단하게 할 수 있습니다.

		최적 사용액	에폭시 2 액형 수지
		적응 점도	50Pa · s 이하
		배합비	100:100
		가사	6 분 이상
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾
		무게 (약)	680g
		Kv 값	0.86L/min

★ 2 액 혼합 토출 장치 글루 믹스

☞ 2 액성 수지 아크릴 · 에폭시를 정적 방식으로 토출

표준형 2 액 혼합 토출 장치 글루 믹스 201 / 202

글루 믹스 201 ● 정밀 펌프 방식 채용, 용적 계량 압송에서 연속 운전 가능. 맥동이 없습니다. ● 당사 독자적인 토출 밸브 "바루펫토"은 액 조각 발군. ● A 제 · B 제를 각 기야뽄뿌 회전비에 의해 압송 비율을 조정. 혼합 비율도 조정할 수 있습니다. ● 첨단 동적 믹서기 (모터 강제 교반)에서 혼합 토출 가능. ● 2 액 혼합 부에서 첨단 부품 수는 적고, 청소 등 유지 관리가 쉽습니다. ● 믹서에 경화 · 겔 방지 버리고 집 타이머 표준 장비. ● 액 사용량에 따라 다른 놓고 탱크도 선정 가능. ● 2 액형 자동 계량, 자동 혼합에 의해 작업 시간의 단축, 비용 절감을 꾀할 수 있습니다. 글루 믹스 202 ● 믹서 부는 카트리지 방식으로되어있어, 작업 종료시의 청소도 쉽게 할 수 있습니다. (정적 믹서를 제외하는 것만 간단한 청소) ● 혼합 정도에 따라 정적 믹서 선정. 교체가 가능합니다.
		글루믹스 202 (동적 믹서 타입)

		글루믹스 202 (정적 믹서 타입)

배합비	100:100 ~ 100:10
적응 재료	에폭시, 실리콘, 우레탄 수지
적응 점도	100,000 mPa · s (cps) 이하
가사	1 분 이상
토출량	0.64ml ~ 연속 (참고 467ml / 분 -5 만 mPa · s)
토출 정밀도	± 3 %
계량 방식	펌프
혼합 방식	동적 식 · 정적 식
압송 탱크	AT-2 2L × 2 개
사용 전원	AC100V 50/60HZ
사용 에어	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾
본체 치수	W680 × D400 × H620
본체 무게	약 40kg

★ 2 액형 핸드 피스

HP-201/202/203 HP-201/202/203

☞ 아크릴 2 액형 수지 전용 정적 믹서 방식 핸디 타입 모델

		액체 정량 토출 밸브 2 액형 핸드 피스 HP-201

		○ 아크릴 2 액형 수지 전용 정적 믹서 식 핸디 타입 모델 · 끝이 원터치 고정 믹서 노즐이므로 혼합 된 상태로 토출됩니다. · 혼합은 노즐 부 만. · 전원 불필요하고 공기만으로 사용하실 수 있습니다. · 핸디 타입에서 직접 신청이 손쉽게 효율 UP

		최적 사용액	아크릴 2 액형 수지
		적응 점도	50Pa · s (50000cps) 이하
		배합비	100:100
		무게(약)	400g




		액체 정량 토출 밸브 2 액형 핸드 피스 HP-202

		○ 아크릴 2 액형 수지 전용 2 개 노즐 팁 혼합 식 핸디 타입 모델 · 끝이 2 개 노즐 팁 혼합 식이므로, 방치해도 경화하지 않습니다. · 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서. · 전원 불필요하고 공기만으로 사용하실 수 있습니다. · 핸디 타입에서 직접 신청이 손쉽게 효율 UP

		최적 사용액	아크릴 2 액형 수지
		적응 점도	50Pa · s (50000cps) 이하
		배합비	100:100
		무게(약)	400g




		액체 정량 토출 밸브 2 액형 핸드 피스 HP-203

		○ 아크릴 2 액형 수지 전용 이중관 노즐 식 핸디 타입 모델 · 끝이 이중관 노즐 식이므로, 사용 후 가볍게 닦아내는 것만으로 방치 있습니다. · 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서. · 전원 불필요하고 공기만으로 사용하실 수 있습니다. · 핸디 타입에서 직접 신청이 손쉽게 효율 UP

		최적 사용액	아크릴 2 액형 수지
		적응 점도	50Pa · s (50000cps) 이하
		배합비	100:100
		무게(약)	400g

★ 스크류 밸브 선택 목록

☞ 나사 밸브 분배기 SB-110 시리즈
고점도 유체를 정밀하게 선 도포 점 도포를 실현!

┃BALL PET 스크류 밸브 선택 목록

★ SB-110

☞ 에폭시, 크림 솔더, 실버 페이스트, 열경화성 실리콘, 그리스 등 점도 30Pa · s 이상의 액체 재료에 대응.

		액체 정량 토출 밸브 나사 밸브 SB-110

		○ 에폭시, 크림 솔더, 실버 페이스트, 열경화성 실리콘, 그리스 등 점도 30,000 mPa · s 이상의 액체 재료에 대응. 고점도 액체 재료를 스크류 회전축에서 정밀한 고속 토출있는 하이 엔드 모델! 스크류 축의 회전에 의해 고압 정밀 토출이 가능하다. · 기존 디스펜서에 비해 토출 시간을 비약적으로 단축. 스크류 반전기구에 의한 흡인 량의 설정도 가능. · 회전 수 제어를위한 작은 선긋기, 점 도포 고속 토출이 가능합니다. 스크류 축의 회전에 의한 강제 토출에 크림 솔더 및 실버 페이스트, 에폭시 수지도 막힘 없음. · 주사기 직접 장착하여 사용하실 수 있습니다. 멘테도 간단 심플한 디자인.

		최적 사용액	에폭시 수지 크림 솔더, AG 페이스트, 열경화성 실리콘 그리스
		적응 점도	30Pa · s (30,000 cps) ~ 페이스트
		액 가압 방식	동기화 압력 (토출 시간과 동기화)
		액 가압 용 공급 공기 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
		토출 스크류 구동 방식	스테핑 모터
		모터 회전 속도	6 ~ 1500rpm
		모터 전원	DC24V ± 10 %, 1.7A
		모터 분해능	0.72 ° / 펄스 (500P / R)
		외형 치수, 무게	W81 × D42 × H234 (50cc 주사기 장착시 980g)
		최소 토출량 점 신청	0.00002ml

★ SB-110P

☞ 온도 냉각 장치 설치 가능한 특수 모델.

액체 정량 토출 밸브 나사 밸브 SB-110P

○ 안정 토출을 할 수 펠티에 방식 채용 스크루 밸브 고점도 재료 나 점도 변화가 큰 재료를 사용하시는 온도의 변화에 관계없이 일정한 온도를 관리하기 위해, 점도 변화에 의한 토출량의 편차를 줄일 수 있습니다. 벨체 컨트롤러는 가열 냉각 장치의 벨 최 소자에 대한 통전 전류를 디지털 PID 제어함으로써 냉각 블록의 온도를 정확하게 제어 할 수 있습니다. 50cc 주사기에 대응. 분배 작업을 더욱 정밀 토출에 최적입니다. 액체 재료의 품질도 안정하겠 습니다. 저렴한 가격, 가격 대비 성능이 우수합니다.

		나사 밸브 (SB-110P)
적응 점도		30Pa · s (30,000 cps) ~ 페이스트
최소 토출량 점 신청		0.02mg/shot
액 가압 방식		동기화 압력 (토출 시간과 동기화)
액 가압 용 공급 공기 압력		0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 3 포트 밸브
토출 스크류 구동 방식		스테핑 모터
모터 회전 속도		6 ~ 1500rpm
모터 전원		DC24V ± 10 %, 1.7A
모터 분해능		0.72 ° / 펄스 (500P / R)

	펠티에 유닛 (SBP-50)
적용 주사기	50cc
가열 냉각 소자	펠티에 소자
내장 온도 센서	백금 측온 저항체 : Pt100
방열 방식	방열판 및 팬 모터
냉각 능력	주위 온도 -10 ℃ (주위 온도 30 ℃ 일 때)
가열 능력	주위 온도 +25 ℃ (주위 온도 15 ℃ 일 때)
전원 및 소비 전력	펠티에 컨트롤러에서 공급
외형 치수 · 중량	W173 × D62 × H 약 285 (SB-110P 부분 포함), 약 1.7 ㎏

	펠티에 컨트롤러 (PC-110)
제어 방식	디지털 PID 제어 오토 튜닝 기능
목표 온도 설정 범위	+5 ~ +40 ℃
설정 방법	패널 키 스위치에 의해 설정
지시 방식	7 세그먼트 LED 표시
온도 지시 정밀도	(지시 값의 ± 0.2 % 또는 ± 0.8 ℃ 중 큰) ± 1 자릿수
적합 온도 센서	백금 측온 저항체 : Pt100
이상 검출 기능	측정 온도가 +45 ℃를 초과 할 경우 및 센서 이상이 발생했을 때, 펠티에 소자에 전류를 강제 차단
에러 표시 기능	센서 이상, 메모리 이상, A / D 변환기 이상
출력 전압 · 전류	DC12V · 4A
전원 및 소비 전력	AC100V (± 10 %) 50/60Hz, 100VA 이하
주위 온도 · 습도	+5 ~ +40 ℃, 35 ~ 85 % RH (비 응축)
외형 치수 · 중량	W220 × D220 × H85 (패널 부품 높이 제외) 약 2 ㎏

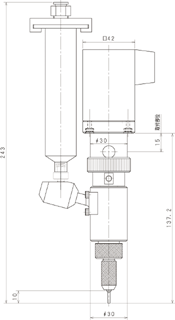

★ (신제품) SB-110 Ⅲ S

☞ 기존 모델에 비해 토출 효율 대폭 UP! 더욱 빠른 신청이있는 고화질 디스펜서

		(새 상품) 액체 정량 토출 밸브 나사 밸브 SB-110 Ⅲ S

		기존 모델에 비해 더욱 고속 토출 가능하게했습니다. 스크류 축은 새로운 디자인에서 토출 정밀도는 더욱 안정! 에폭시, 크림 솔더, 실버 페이스트, 열경화성 실리콘, 그리스 등 다양한 고점도 액체 재료에 대응합니다. 고점도 액체 재료를 스크류 회전축에서 정밀한 고속 토출있는 하이 엔드 모델입니다! 교환 스크류 라이너 채용으로 토출 불균형 개선. · 기존 디스펜서에 비해 토출 시간을 비약적으로 단축. 스크류 반전기구에 의한 흡인 량의 설정도 가능. · 회전 수 제어를위한 작은 선긋기, 점 도포 고속 토출이 가능합니다. 스크류 축의 회전에 의한 강제 토출에 크림 솔더 및 실버 페이스트, 에폭시 수지도 막힘없이 토출 가능. · 주사기 직접 장착하여 사용하실 수 있습니다. 옵션에서 탱크 설치형 · 강제 밸브 취부 사양 등 있습니다. · 접액부와 구동부는 부대 너트로 쉽게 분리에 의해 관리가 매우 편리합니다.

		최적 사용액	에폭시 수지 크림 솔더, AG 페이스트, 열경화성 실리콘 그리스
		적응 점도	30Pa · s ~ 500Pa · s (30,000 ~ 500,000 mPa · s)
		액 가압 방식	동기화 압력 (토출 시간과 동기화) or 상시 가압
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾
		구동 방식	스테핑 모터
		모터 회전 속도	6 ~ 1500rpm
		모터 전원	DC24 ~ 48V
		모터 분해능	0.72 ° / 펄스 (500P / R)
		외형 치수, 무게	W71.5 × D42 × H205 770g (주사기 포함하지 않고)
		최소 토출량	0.0001ml

★ 핸디 타입 선택 목록

☞ 수동으로 사용 핸디 식.

┃BALL PET 핸디 타입 선택 목록

★ 2 액형 핸드 피스
HP-201/202/203 HP-201/202/203

☞ 아크릴 2 액형 전용 수동 건

		액체 정량 토출 밸브 2 액형 핸드 피스 HP-201

		○ 아크릴 2 액형 수지 전용 정적 믹서 식 핸디 타입 모델 · 끝이 원터치 고정 믹서 노즐이므로 혼합 된 상태로 토출됩니다. · 혼합은 노즐 부 만. · 전원 불필요하고 공기만으로 사용하실 수 있습니다. · 핸디 타입에서 직접 신청이 손쉽게 효율 UP

		최적 사용액	아크릴 2 액형 수지
		적응 점도	50Pa · s (50000cps) 이하
		배합비	100:100
		무게 (약)	400g




		액체 정량 토출 밸브 2 액형 핸드 피스 HP-202

		○ 아크릴 2 액형 수지 전용 2 개 노즐 팁 혼합 식 핸디 타입 모델 · 끝이 2 개 노즐 팁 혼합 식이므로, 방치해도 경화하지 않습니다. · 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서. · 전원 불필요하고 공기만으로 사용하실 수 있습니다. · 핸디 타입에서 직접 신청이 손쉽게 효율 UP

		최적 사용액	아크릴 2 액형 수지
		적응 점도	50Pa · s (50000cps) 이하
		배합비	100:100
		무게 (약)	400g




		액체 정량 토출 밸브 2 액형 핸드 피스 HP-203

		○ 아크릴 2 액형 수지 전용 이중관 노즐 식 핸디 타입 모델 · 끝이 이중관 노즐 식이므로, 사용 후 가볍게 닦아내는 것만으로 방치 있습니다. · 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서. · 전원 불필요하고 공기만으로 사용하실 수 있습니다. · 핸디 타입에서 직접 신청이 손쉽게 효율 UP

		최적 사용액	아크릴 2 액형 수지
		적응 점도	50Pa · s (50000cps) 이하
		배합비	100:100
		무게 (약)	400g

★1 액 용 핸디 에이스
AP-102D/AP-104D AP-102D/AP-104D

☞ 공기 근원 만 사용 수동 레버 식 디스펜서

		액체 정량 토출 밸브 수동 용 핸디 에이스 AP-102D

		○ 공기 근원 만 사용 수동 레버 방식 디스펜서. 토출량 소량 유형 · 잡으면 토출하는 간단한 수작업 용 디스펜서. · 재료의 대폭 절약에 공헌. · 작업 환경의 개선을 도모 할 수 있습니다. · 유지 보수가 간단합니다.

		최적 사용액	기름, 식초 비닐 계, 기타 각종 접착제
		재료 압력	Max0.5MPa (5kgf/cm ²⁾
		접액부	POM 수지, SUS304, 하이뽀리, 알루미늄
		튜브 포트	Rc1 / 4 (AP-102D)




		액체 정량 토출 밸브 수동 용 핸디 에이스 AP-104D

		○ 공기 근원 만 사용 수동 레버 방식 디스펜서. AP-102D의 토출 대용량 타입. · 잡으면 토출하는 간단한 수작업 용 디스펜서. · 재료의 대폭 절약에 공헌. · 작업 환경의 개선을 도모 할 수 있습니다. · 유지 보수가 간단합니다.

		최적 사용액	기름, 식초 비닐 계, 기타 각종 접착제
		재료 압력	Max0.5MPa (5kgf/cm ²⁾
		접액부	POM 수지, SUS304, 하이뽀리, 알루미늄
		튜브 포트	Rc1 / 4 (AP-102D)

★ 고압 용 핸디 에이스
AP-104H AP-104H

☞ 공기 근원 만 사용 수동 레버 방식 디스펜서

		액체 정량 토출 밸브 수동 용 핸디 에이스 AP-104H

		○ 고압 대응. 공기 근원 만 사용 수동 레버 방식 디스펜서 · 잡으면 토출하는 간단한 수작업 용 디스펜서. · 재료의 대폭 절약에 공헌. · 작업 환경의 개선을 도모 할 수 있습니다. · 유지 보수가 간단합니다. · 유체 압력 5MPa.까지 대응 가능.

		최적 사용액	에폭시 그리스
		적응 점도	고점도
		재료 압송 압력	최대 5MPa
		무게 (약)	280g
		Kv 값	3.00L/min

★ 컴팩트 핸디 BALL PET
BP-105DSE-H BP-105DSE-H

☞ 고성능 분배기 (BALL PET) BP-105DSE의 핸디 타입.

		액체 정량 토출 밸브 BALL PET BP-105DSE-H

		○ 고성능 분배기 (BALL PET) BP-105DSE의 핸디 타입. 수동으로도 작업하기 쉬운 암 그립 타입으로 정량 토출이 요구되는 현장에 부디 사용해주세요. 디스펜서 컨트롤러의 제어를 수중 스윗치로 실시 할 에어 식 정량 토출 디스펜서. · 재료의 대폭 절약에 공헌. · 작업 환경의 개선을 도모 할 수 있습니다 · 색 백 방식으로 액 조각 최고. · 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다. 바디는 외형의 기능 아름다움에 가세 해 아름다운 브르 아르 마이트 마무리했다. 옵션으로 습기 경화형 실리콘 대응 모델도 있습니다.

		최적 사용액	식초 비 (유제) · 에폭시
		적응 점도	저 · 중 점도
		오리피스	φ3
		제어 압력	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾ 5 포트 밸브
		무게 (약)	125g
		최소 토출량	0.01ml
		Kv 값	3.72L/min

★ 액제 · 토출량 선택 목록

┃BALL PET 액제 · 토출량 선택 목록

	나사 밸브 SB-110 SB-110	BP-100 시리즈	BP-100 (PPS) 시리즈	BP-105DNE	BP-105DSE	BP-105DS-SX1

실리콘 오일	△	◎	○ (고점도 ×)	◎	◎	◎
기계유	×	△	△	○	○	◎
그리스	◎	◎	○ (고점도 ×)	×	○	○
UV 수지	×	△	○	◎	△	△
혐기성 수지	×	×	○(※1)	○	×	×
고무계 (용액 제)	×	△	△	○	○	◎
식초 비닐 계 (수성)	×	○	○	○	○	○
시아 계	×	×	×	◎	×	×
에폭시 1 액	◎	○	○ (고점도 ×)	○	○	○
실리콘 실란트	△	△	△	△	△	○
유기 물약	×	×	×	○	○	◎
크림 솔더	◎	×	×	×	○	×
실버 페이스트	◎	×	×	×	×	×
필러들이 재료	○	△	△	△	×	○
아크릴 2 액형 수지	×	×	×	×	×	×
에폭시 2 액형 수지	×	×	×	×	×	×

	BP-107DN	BP-107DN-P	BP-105DE	BP-105DE-C	BP-105D-X 시리즈	BP-109-01S

실리콘 오일	◎	○	○	◎	◎	○
기계유	○	○	○	○	◎	○
그리스	△	×	○	○	○	◎
UV 수지	◎	×	△	○	○	△
혐기성 수지	◎	△	×	○	×	×
고무계 (용액 제)	○	○	○	○	◎	×
식초 비닐 계 (수성)	○	○	×	○	◎	○
시아 계	×	◎	×	×	×	×
에폭시 1 액	○	×	◎	○	○	○
실리콘 실란트	△	△	○	×	△	◎
유기 물약	○	○	○	○	○	×
크림 솔더	×	×	○	○	○	○
실버 페이스트	×	×	○	○	○	○
필러들이 재료	△	×	◎	○	○	○
아크릴 2 액형 수지	×	×	×	×	×	×
에폭시 2 액형 수지	×	×	×	×	×	×

	BP-109N 시리즈	BP-100-08H	STU-105DS-CL	STU-107DN-L	STU-105DE-C	STU-109-01S

실리콘 오일	○	○	×	×	×	×
기계유	○	△	×	×	×	×
그리스	○	◎	×	×	×	×
UV 수지	△	△	×	×	×	×
혐기성 수지	×	×	×	×	×	×
고무계 (용액 제)	×	△	×	×	×	×
식초 비닐 계 (수성)	○	○	×	×	×	×
시아 계	×	×	×	×	×	×
에폭시 1 액	○	○	×	×	×	×
실리콘 실란트	○	○	×	×	×	×
유기 물약	×	×	×	×	×	×
크림 솔더	○	×	×	×	×	×
실버 페이스트	○	×	×	×	×	×
필러들이 재료	○	×	×	×	×	×
아크릴 2 액형 수지	×	×	◎	◎	△	△
에폭시 2 액형 수지	×	×	△	△	◎	◎
◎ 매우 우수 ○ 적용 △ 재질, 포장 등의 교환에 의해 허용 또는 액체의 조건에 따라 허용 × 사용 불가
※ 위 선정은 예이기 때문에, 들어 맞지 않는 경우도 있습니다.
※ 불명 한 경우는 당사 영업부로 문의하시기 바랍니다.
※ 1힘 혐오 액제의 경우 정기적 인 유지 보수가 필요합니다.
