ST-FUJI 소형 다관 열교환기 [HE 유형]
페이지 정보
본문

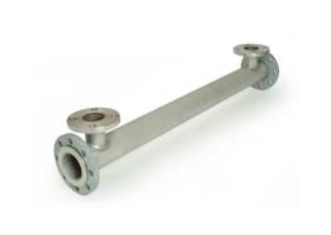

소형 다관 열교환기 HE 유형
사양
- 관
- φ5.3 ✕ 0.3t
- 재료
- SUS304, SUS316, SUS316L, 티타늄
- 표준
- 사내
- 표준 재료는 SUS304입니다. 양쪽 끝에있는 노즐 플랜지의 재질은 SS400입니다.
- 모든 플랜지는 JIS10k입니다.
- 노즐 상단과 하단도 제조 할 수 있습니다.
- 노즐 크기 변경 가능 (문의 필요)
- 튜브 길이를 변경할 수 있습니다 (접촉이 필요함)
.
HE 치수 테이블
| 모델 | 전열면적(㎡) | A | B | C | φD | E | F | H | 무게 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| HE-40-025 | 0.10 | 350 | 150 | 100 | 48.6 | 40A | 20A | 110 | 8 |
| HE-40-05 | 0.21 | 600 | 400 | 25A | 8 | ||||
| HE-40-075 | 0.31 | 850 | 650 | 9 | |||||
| HE-40 | 0.42 | 1100 | 900 | 10 | |||||
| HE-40-15 | 0.63 | 1600 | 1400 | 12 | |||||
| HE-40-20 | 0.84 | 2100 | 1900 | 13 | |||||
| HE-50-025 | 0.20 | 350 | 150 | 100 | 60.5 | 50A | 20A | 110 | 9 |
| HE-50-05 | 0.40 | 600 | 400 | 32A | 11 | ||||
| HE-50-075 | 0.60 | 850 | 650 | 12 | |||||
| HE-50 | 0.80 | 1100 | 900 | 13 | |||||
| HE-50-15 | 1.20 | 1600 | 1400 | 15 | |||||
| HE-50-20 | 1.60 | 2100 | 1900 | 18 | |||||
| HE-65-025 | 0.30 | 350 | 150 | 100 | 76.3 | 65A | 20A | 110 | 12 |
| HE-65-05 | 0.60 | 600 | 400 | 40A | 15 | ||||
| HE-65-075 | 0.90 | 850 | 650 | 17 | |||||
| HE-65 | 1.20 | 1100 | 900 | 19 | |||||
| HE-65-15 | 1.80 | 1600 | 1400 | 23 | |||||
| HE-65-20 | 2.40 | 2100 | 1900 | 27 | |||||
| HE-80-025 | 0.37 | 350 | 150 | 100 | 89.1 | 80A | 20A | 120 | 14 |
| HE-80-05 | 0.75 | 600 | 400 | 50A | 16 | ||||
| HE-80-075 | 1.12 | 850 | 650 | 19 | |||||
| HE-80 | 1.50 | 1100 | 900 | 21 | |||||
| HE-80-15 | 2.25 | 1600 | 1400 | 26 | |||||
| HE-80-20 | 3.00 | 2100 | 1900 | 31 | |||||
| HE-100-025 | 0.72 | 350 | 150 | 100 | 114.3 | 100A | 20A | 150 | 17 |
| HE-100-05 | 1.45 | 600 | 400 | 50A | 21 | ||||
| HE-100-075 | 2.17 | 850 | 650 | 24 | |||||
| HE-100 | 2.90 | 1100 | 900 | 28 | |||||
| HE-100-15 | 4.35 | 1600 | 1400 | 36 | |||||
| HE-100-20 | 5.80 | 2100 | 1900 | 43 | |||||
| HE-125-025 | 1.17 | 350 | 150 | 100 | 139.8 | 125A | 20A | 180 | 25 |
| HE-125-05 | 2.34 | 600 | 400 | 65A | 30 | ||||
| HE-125-075 | 3.51 | 850 | 650 | 35 | |||||
| HE-125 | 4.69 | 1100 | 900 | 41 | |||||
| HE-125-15 | 7.03 | 1600 | 1400 | 51 | |||||
| HE-125-20 | 9.38 | 2100 | 1900 | 62 | |||||
| HE-150-025 | 1.62 | 350 | 150 | 125 | 165.2 | 150A | 20A | 210 | 31 |
| HE-150-05 | 3.25 | 600 | 350 | 80A | 38 | ||||
| HE-150-075 | 4.87 | 900 | 650 | 45 | |||||
| HE-150 | 6.50 | 1100 | 850 | 52 | |||||
| HE-150-15 | 9.75 | 1600 | 1350 | 65 | |||||
| HE-150-20 | 13.00 | 2100 | 1850 | 79 | |||||
| HE-200-025 | 2.92 | 380 | 180 | 140 | 216.3 | 200A | 20A | 210 | 42 |
| HE-200-05 | 5.85 | 630 | 350 | 80A | 55 | ||||
| HE-200-075 | 8.77 | 930 | 650 | 67 | |||||
| HE-200 | 11.70 | 1130 | 850 | 79 | |||||
| HE-200-15 | 17.55 | 1630 | 1350 | 104 | |||||
| HE-200-20 | 23.40 | 2130 | 1850 | 128 | |||||
특징
- 제품을 표준화함으로써, 우리는 짧은 배달 시간과 저렴한 가격을 실현했다.
- 스테인레스 스틸과 티타늄으로 만든 초박형 세관을 채택하기 때문에 열교환기 파이프의 유량을 높이고 고효율 능력을 입증함으로써 난류 효과가 증가합니다.
- 초미세 튜브의 유량을 증가시키면 난류 효과가 발생하고 자체 세척 작용이 발생하여 스케일이 부착되기 어렵습니다.
- 작고 가볍기 때문에 설치 위치는 중요하지 않습니다.
- 배관의 중간에 설치된 인라인 타입으로서, 수직 또는 수평으로 설치할 수 있습니다.
- 수명은 스테인레스 스틸, 티타늄 및 내식성이 우수한 재료로 기대할 수 있습니다.
- 부피가 작기 때문에 소형화되어 있기 때문에 압력 용기 응용 제품 외부에서 사용할 수 있습니다.
쓰다
- 액체 - 액체 가열 및 냉각
- 기액 가열 및 냉각
- 가스 - 가스의 가열 및 냉각
- 콘덴서(콘덴서)
- 실험실 열교환기
첨부파일
-
he.pdf (22.3K)
2회 다운로드 | DATE : 2022-09-27 12:39:07
