ENVL 시리즈

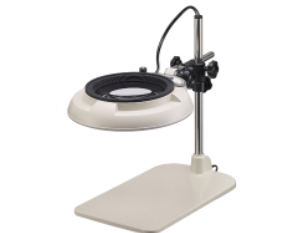

ENVL-B
|
|
■제품 특징
・ENVL-B형은 데스크에 둔 상태로 자립하는 테이블 스탠드식의 제품입니다.
・LED 전용으로서 신규 설계한 슬림한 헤드에, 고연색(Ra≧90)으로 방열 성능이 높은 기판 실장형 LED를 채용했습니다.
・플랫한 확산・보호 커버에 의해 워크와 광원을 보호하면서, LED 특유의 기라츠키감을 저감하고 있습니다.
・조광은, 조절도가 한눈에 아는 볼륨식을 고집했습니다. 100% ~ 약 10% 사이에서 광량을 조절할 수 있습니다.
・ON/OFF 스위치 및 조광용의 볼륨은 헤드부에 배치해, 조작성을 향상했습니다.
・작업성을 고려해 신규 설계한 테이블 스탠드는 작업 공간이 넓고, 작업의 방해를 하지 않습니다.
・별매 옵션으로 테이블 스탠드형의 도전성 매트를 준비했습니다. 테이블 스탠드 위에
설치하면 테이블 스탠드의 얼룩 방지와 워크의 보호가 가능합니다. 또한 접지와 적절히
연결하여 테이블 스탠드를 간이 정전기 방지 공간으로 만들 수 있습니다.
(매트의 접지 저항 R≤10 8)
■제품명
LED 조명 확대경
■형식명
ENVL-B형(데이터 스탠드식)
■제품 사양
| 렌즈 | |
|---|---|
| 배율 라인업 | 2배, 3배, 4배, 6배, 8배, 10배, 12배, 15배 |
| AR(반사 방지) 코트 라인업 | 있음/2배, 3배, 4배, 6배, 8배, 10배 |
| 조명 | |
| 광원 | 고연색 백색 LED(Ra≧90)+보호 확산 커버 첨부 |
| 입력 전압 | 100~240V・50/60Hz・A플러그 ※AC플러그 부착 코드를 변경하는 것으로, 125~240V까지 사용 가능합니다. 자세한 내용은 대리점에 문의하십시오. |
| 소비 전력 | 9W |
| 디밍 기능 | 있음 /100 ~ 10% |
| 책 몸 | |
| 중량(Kg) | 2.2(렌즈 없음・본체 중량) |
| 전체 높이(mm) | 330 |
| 헤드부 치수(mm) | Φ230 |
| 베이스부 치수 (mm) | 185×300 |
| AC 어댑터 치수(mm) | 96×44×29H(전선 포함하지 않음) 중량: 0.3㎏(전선 포함) |
| 사용온도범위 | 5℃~35℃ |
| 방진·방수 보호 등급 | IP20(실내 사용에 한함) |
ENVL-F
|
|
■제품 특징
・ENVL-F형은 데스크에 클램프 해 사용하는, 프리 암식의 제품입니다.
・LED 전용으로서 신규 설계한 슬림한 헤드에, 고연색(Ra≧90)으로 방열 성능이 높은 기판 실장형 LED를 채용했습니다.
・플랫한 확산 보호 커버에 의해 워크와 광원을 보호하면서, LED 특유의 기라츠키감을 저감하고 있습니다.
・조광은, 조절도가 한눈에 아는 볼륨식을 고집했습니다. 100% ~ 약 10% 사이에서 광량을 조절할 수 있습니다.
・ON/OFF 스위치 및 조광용의 볼륨은 헤드부에 배치해, 조작성을 향상했습니다.
・강도와 작업성을 고려해 신규 설계한 클램프 설치부는, 소형화에 의해 작업 스페이스의 방해를 하지 않습니다.
・헤드 횡동 기능을 채용해, 암과 설치 위치의 자유도의 대폭적인 향상을 실현했습니다.
■제품명
LED조명 돋보기
■형식명
ENVL-F형(플레임식)
■제품 사양
| 렌즈 | |
|---|---|
| 배율 라인업 | 2배, 3배, 4배, 6배, 8배, 10배, 12배, 15배 |
| AR(반사 방지) 코트 라인업 | 있음/2배, 3배, 4배, 6배, 8배, 10배 |
| 조명 | |
| 광원 | 고연색 백색 LED(Ra≧90)+보호 확산 커버 첨부 |
| 입력 전압 | 100~240V・50/60Hz・A플러그 ※AC플러그 부착 코드를 변경하는 것으로, 125~240V까지 사용 가능합니다. 자세한 내용은 대리점에 문의하십시오. |
| 소비 전력 | 9W |
| 디밍 기능 | 있음 /100 ~ 10% |
| 책 몸 | |
| 중량(Kg) | 2.8(렌즈 없음・본체 중량) |
| 암 길이(mm) | 1000 |
| 헤드부 치수(mm) | Φ230 |
| 클램프 가능 폭(mm) | 15~60 |
| AC 어댑터 치수(mm) | 96×44×29H(전선 포함하지 않음) 중량: 0.3㎏(전선 포함) |
| 사용온도범위 | 5℃~35℃ |
| 방진·방수 보호 등급 | IP20(실내 사용에 한함) |
ENVL-CL
|
|
■제품 특징
・ENVL-CL형은 렌즈 주위의 낙사 조명과 박스부의 투과 조명의 2개의 조명을 가지는 제품입니다. 2개의 조명은 각각
개별적으로 ON/OFF 및 조광 제어 가능합니다.
・LED 전용으로서 신규 설계한 슬림한 헤드에, 고연색(Ra≧90)으로 방열 성능이 높은 기판 실장형 LED를 채용했습니다.
・플랫한 확산・보호 커버에 의해 워크와 광원을 보호하면서, LED 특유의 기라츠키감을 저감하고 있습니다.
・낙사 조명에 의한 외관 검사 외에, 투과 조명을 이용한, 투과성 대상물의 검사나, 외주부나 관통하고 있는 구멍의 내부의 상태 확인, 필름의 피쉬 아이 검사 등에 사용하실 수 있습니다
.
■제품명
LED 조명 확대경
■형식명
ENVL-CL형(라이트 박스식)
■제품 사양
| 렌즈 | |
|---|---|
| 배율 라인업 | 2배, 3배, 4배, 6배, 8배, 10배, 12배, 15배 |
| AR(반사 방지) 코트 라인업 | 있음/2배, 3배, 4배, 6배, 8배, 10배 |
| 조명 | |
| 광원 | 낙사 조명부/투과 조명부 고연색 백색 LED(Ra≧90) |
| 입력 전압 | 100~240V・50/60Hz・A플러그 ※AC플러그 부착 코드를 변경하는 것으로, 125~240V까지 사용 가능합니다. 자세한 내용은 대리점에 문의하십시오. |
| 소비 전력 | 9W+9W |
| 대기 전력 | 0W |
| 디밍 기능 | 있음 /100 ~ 50% 낙사, 투과 각 조명은 개별적으로 점등/조광 가능. |
| 책 몸 | |
| 중량(Kg) | 3.2(렌즈 없음・본체 중량) |
| 전체 높이(mm) | 340 |
| 헤드부 치수(mm) | Φ230 |
| 지주/가로봉(직경/mm) | Φ16/Φ13 |
| 투과 조명부 치수(mm) | 210×298 |
| 사용온도범위 | 5℃~35℃ |
| 방진·방수 보호 등급 | IP30(실내 사용에 한함) |
