TOYO TRADING 6790 시리즈 고전압 인터페이스
페이지 정보
본문
6790 시리즈는 기존에는 없었던 고전압을 인가하면서 임피던스 측정을 위한 보호 회로를 포함한 인터페이스입니다. DC 전압 ±2kV, AC 전압 ±400V를 측정 대상물에 인가하여 주파수 특성 1mHz~100kHz의 와이드 레인지에서의 임피던스 측정을 실현합니다. 시스템 구성은 임피던스 분석기, 고전압 DC/AC 전원, 고전압 인터페이스의 3점을 조합하여 각종 샘플 홀더에도 대응할 수 있습니다.
도요 테크니카(액정 물성 평가)
6790 시리즈 고전압 인터페이스
제품 이미지

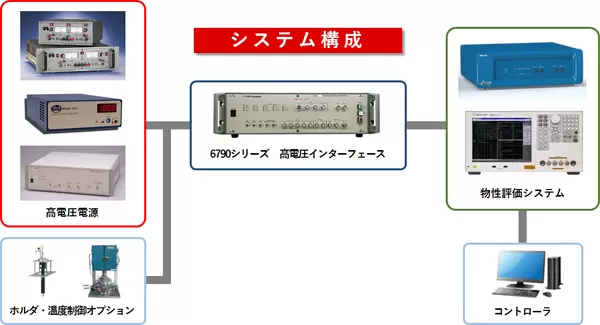

6790 시리즈는 기존에는 없었던 고전압을 인가하면서 임피던스 측정을 위한 보호 회로를 포함한 인터페이스입니다. DC 전압 ±2kV, AC 전압 ±400V를 측정 대상물에 인가하여 주파수 특성 1mHz~100kHz의 와이드 레인지에서의 임피던스 측정을 실현합니다. 시스템 구성은 임피던스 분석기, 고전압 DC/AC 전원, 고전압 인터페이스의 3점을 조합하여 각종 샘플 홀더에도 대응할 수 있습니다.
특징
- ■ 주파수 범위
- ： 1mHz ～100kHz
- ■ 최대 DC 전압
- ： ±2kV
- ■ 최대 AC 전압
- ： ±400V (6792만)
- ■ 커패시턴스 범위
- : 1pF ~ 1nF
※ 샘플의 커패시턴스 값에 따라 주파수 범위가 다릅니다. 자세한 것은 당사까지 문의 바랍니다.
사양
신청
- 토너 재료, 감광체 드럼 재료, 고분자 수지, 각종 절연체 등의 유전율 측정
- SiC, GaN, AlGaN, BN, ZnO 등 와이드 갭 반도체의 저주파 Capacitor vs Voltage 측정
- 액정, 디스플레이 재료의 유전율 측정
