공작용 홀더 > 자동화 생산 장비

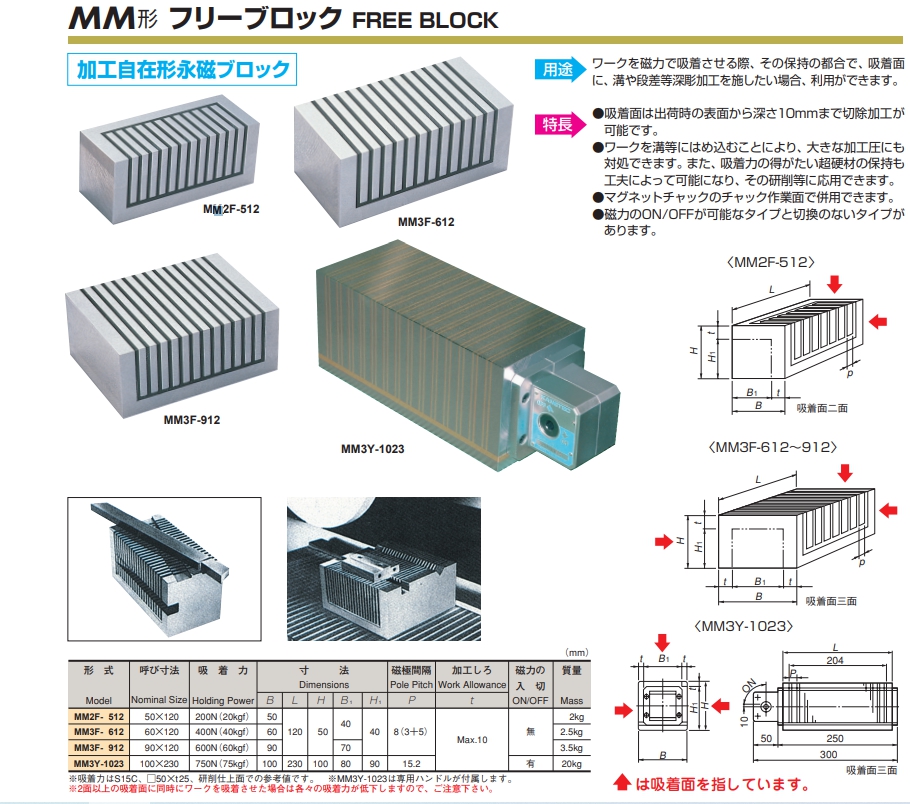

【용도】

워크를 자력으로 흡착시킬 때, 그 유지의 사정으로, 흡착면에, 홈이나 단차 등 심조 가공을 실시하고 싶은 경우, 이용할 수 있습니다.

【특징】

희토류 자석을 사용한 강력한 영자식입니다.

흡착면은 출하 시 표면에서 깊이 10mm까지 절제 가공이 가능합니다.

워크를 홈 등에 끼워넣는 것으로, 큰 가공압에도 대처할 수 있습니다. 또, 흡착력이 얻어지지 않는 초경재의 유지도 궁리에 의해 가능하게 되어, 그 연삭 등에 응용할 수 있습니다.

자석 척의 척 작업면에서 함께 사용할 수 있습니다.

자력의 ON/OFF가 가능한 타입과 전환이 없는 타입이 있습니다.
　※2면 이상의 흡착면에 동시에 워크를 흡착시킨 경우는 각각의 흡착력이 저하되므로, 주의해 주십시오

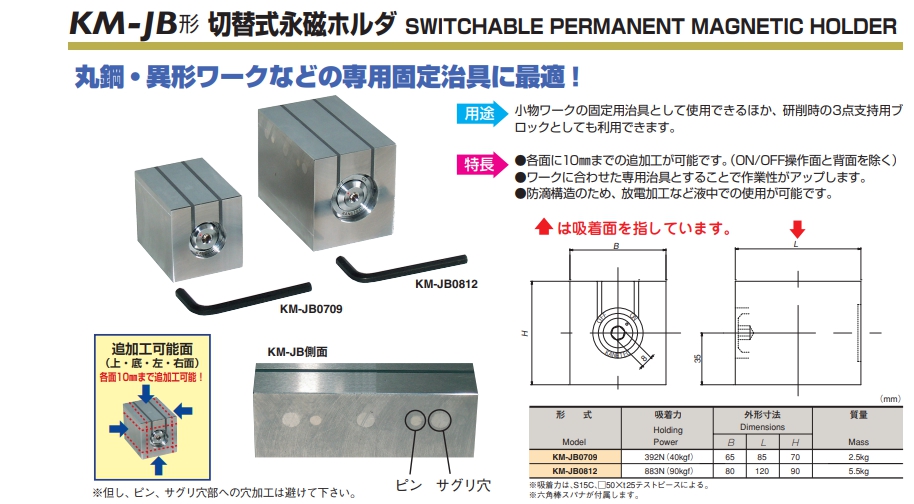

【용도】

연삭시의 3점 지지용 블록, 척과 병용하여 오버행한 워크의 보조 고정, 소품 워크의 고정용 지그 등에 사용할 수 있습니다.

【특징】

・ON/OFF 조작면과 배면을 제외한 각면에 10㎜까지 의 추가공이 가능하기 때문에, 워크에 맞춘 전용 지그로 하는 것으로 작업성이 올라갑니다.

・방수 구조이기 때문에, 방전 가공 등 액중에서의 사용이 가능합니다.
