KANETEC 공작용 홀더
페이지 정보
본문
영자 미니 V 블록 [KMV-M]
 KMV-M032 | 【용도】 광학 측정 기기 등에 있어서, 소경 환봉을 흡착할 때에 사용합니다. 【특징】 2대 1쌍으로 흡착면과 다른 사용면 모두 정밀도 마무리되어 있습니다. 이면에서, 드라이버 등에 의한 90°의 회전 조작으로 ON-OFF의 전환이 가능합니다. |
 ON-OFF 전환면 |  |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

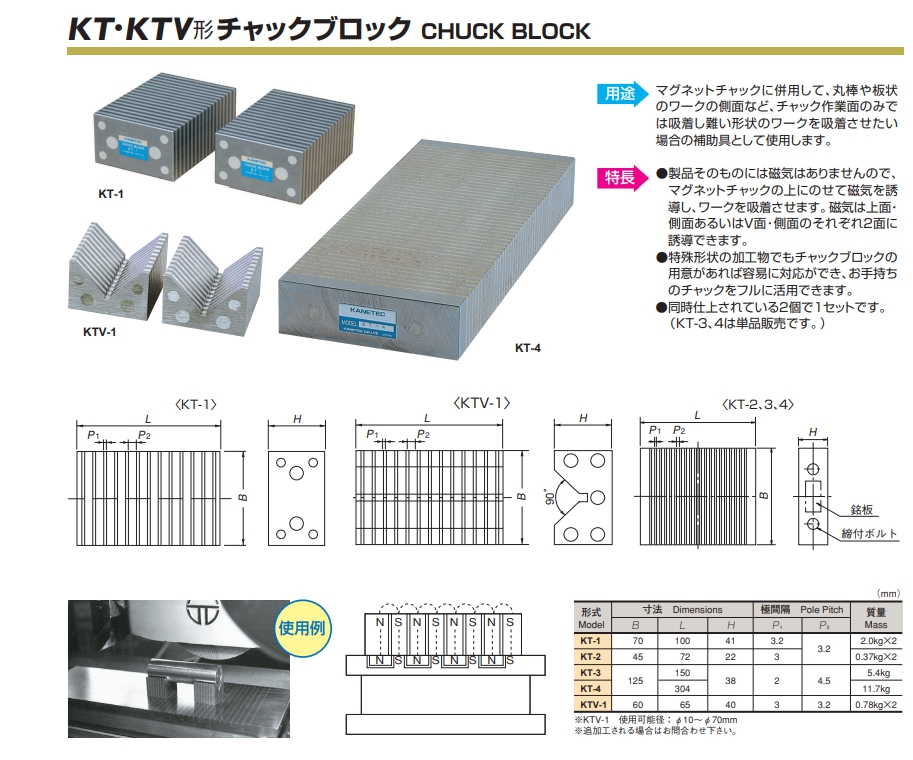

척 블록 [KT/KTV]
 KT-1  KTV-1 | 【용도】 마그넷 척에 병용하여, 둥근 막대나 판 형상의 워크의 측면 등, 척 작업면만으로는 흡착하기 어려운 형상의 워크를 흡착시키고 싶은 경우의 보조구로서 사용합니다. 【특징】 제품 자체에는 자기가 없기 때문에 마그넷 척 위에 올려 자기를 유도하여 워크를 흡착시킵니다. 자기는 상면·측면 혹은 V면·측면의 각각 2면으로 유도할 수 있습니다. 특수 형상의 가공물에서도 척 블록의 준비가 있으면 용이하게 대응할 수 있어, 소지의 척을 풀로 활용할 수 있습니다. 동시 완성되고 있는 2개로 1 세트입니다. (KT-3, 4 제외) ※KTV-1의 사용 가능 직경은 φ10~φ70㎜입니다. |
http://www.kanetec.co.jp/catalog/pdf/058.pdf#view=fit
