스테인리스 노커 > 자동화 생산 장비

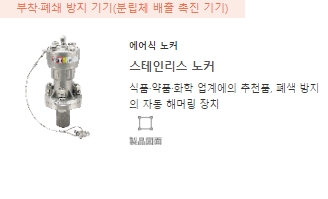

스테인리스 노커는 보디·표준 베이스·설치 볼트 등, 모두가 녹슬기 어려운 스테인리스재를 채용하고 있습니다. 식품·화학·의약품 업계나 내식성 위생성이 요구되는 현장의 설치에 최적입니다.

에어식의 스테인리스 노커 시리즈는 특수한 우산형 밸브 기구(특허)에 의해 공급 에어의 압력을 변경하는 것만으로 타격의 힘을 가변할 수 있습니다. 폐색 방지의 해소를 할 수 없는 경우는 에어 압력을 올려 사용, 너무 강한 경우는 반대로 에어 압력을 낮추어 사용합니다. 또, 소리의 경감에도 압력의 조정이 유효합니다. 설치 공사로 기종 선정의 과잉 능력이나 능력 부족이 있었을 경우에서도 타격력의 조정으로 해결할 수 있는 일도 있기 때문에, 타격력 가변의 기구는 현장에서도, 기종 선정이 안심으로 기뻐하고 있습니다.

※중앙의 푸른 부분이 「우산형 밸브」

에어식의 릴레이 노커는 1대의 조작반으로 1대는 물론, 복수대를 동시에 운전할 수 있는 릴레이 배관 기능(특허)을 갖추고 있습니다. 1대의 콘트롤러나 노커용의 전용 조작반에서도 마찬가지로 복수대 사용할 수 있는 등, 전체의 설비에 있어서 조작반의 대수가 줄일 수 있도록, 릴레이 배관의 채용으로 설비 비용이 저렴합니다.

※플로에이드 시스템의 기기의 조합에 대해서는 「플로에이드 시스템 기기의 조합」도 참조해 주십시오.

※AOC-1B의 앞(에어 공급측)에 전자밸브(AG43-02-4-02G)를 설치하여 자동제어를 할 수 있습니다.
※N2튜브 사이즈
RKVS20：Φ6XΦ4／RKVS30・40・60：Φ8XΦ6
※RKVS15형은 릴레이 배관 할 수 없습니다.

1. 노커 안으로 유입된 압축공기는 먼저 밸브실에 공급되고, 우산형 밸브를 밀어내어 축압실에 축적됩니다.
2. 3방 밸브를 작동시켜 밸브 실내의 공기를 배기하면, 축압실 내의 압축 공기가 우산형 밸브를 위로 이동시킵니다.
3. 우산형 밸브가 이동하면, 축압실 내의 압축공기가 피스톤을 기세 좋게 눌러 내려 베이스면을 두드리게 됩니다. 그 충격력이 분립체의 부착이나 막힘을 해소합니다.

스테인리스 노커 RKVS15형의 본체는 외경 34mm, 전고 110mm, 중량 430g으로 매우 소형입니다. 지금까지 설치할 수 없었던 소형의 분립체 용기나 슛 부분 등에 설치 가능하고, 설비의 구석구석까지 폐색 방지에 대응할 수 있습니다.

RKVS15형과 RKVS20형의 소형기에는, 간단하게 착탈이 가능한 흡기 방향 자재의 푸쉬 원 피팅을 채용. 여기에 장착하는 튜브류는 종래기의 외경 8mm로부터, 돌리기가 용이한 소경 튜브를 채용했습니다. (RKVS15형은 외경 4mm, RKVS20형은 외경 6mm)
종래의 8mm 취출 구경의 컨트롤러에서도 RKVS15·RKVS20이 그대로 사용하실 수 있는 키트를 각각 부속하고 있습니다.

※왼쪽의 노커는 RKV20형

스테인리스 노커 시리즈는, 높은 설계 기준의 내구성과 심플한 구조로 거의 메인터넌스 프리로 사용할 수 있기 때문에, 불필요한 예비 부품의 매입도 필요 없습니다. 이 에어식 스테인리스 노커 시리즈는 오랜 납품 실적으로 고객에게는 고장이 거의 없고 유지 보수가 필요 없다고 기뻐하고 있습니다.

에어식 스테인리스 노커 RKVS15형은 볼트 1개(M10)로 설치가 가능하기 때문에 용기에 노커 장착 스테이를 설치하여 설치하거나 설치 용기에 용접하지 않고 전용 스테이 브래킷으로 설치 등 아이디어 하나로 설치 방법은 가능합니다.

스테인리스 노커는 오일 프리로 사용할 수 있기 때문에, 클린 룸에서도 사용 가능합니다. 배기 에어가 문제가 되는 현장에서는 본체의 배기 구멍에 탭 가공을 긁고 있기 때문에 연장 튜브를 통해 클린 룸 밖으로 배출시킬 수도 있습니다. 또한 연장 튜브를 사용할 수없는 경우 전용 필터도 준비되어 있습니다. (배기 연장 부품이나 필터는 옵션 부품)
