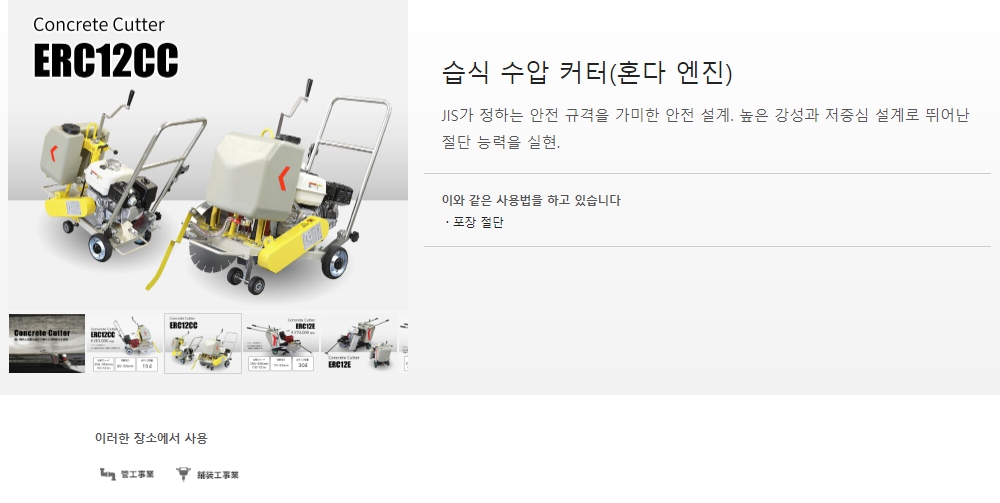

EXEN Corp 습식 수압 커터(혼다 엔진)
페이지 정보
본문
특징
절단 성능과 내구성・방청성・안전성을 중시한 엑센의 수압식 콘크리트 커터.
ERC12CC의 섀시에는 신규 설계의 판금 가공품을 채용.
ERC12E~14C의 섀시에는 덕타일을 채용해, 정밀도가 높은 가공을 더해 고강성화와 저중심화를 도모해, 안정된 조작성과 뛰어난 절단 성능을 실현했습니다.
특히 작업자에 대한 안전에 대해서는, JIS 도로 공사 기계의 안전 요구 사항을 충분히 가미한 설계가 되어 있으므로 작업 안전성이 높은 콘크리트 커터입니다.
또, 블레이드에는 전용 칼날(아스팔트용/콘크리트용), 다이아몬드 블레이드(P/C시리즈) 를 준비하고 있습니다. (별매)
도로 공사 기계의 작업 요구를 충분히 가미한 설계
JIS 도로 공사 기계의 안전 규격의 요구 사항을 가미한 안전 설계가 되어 있으므로 작업 안전성이 높은 기계입니다
뛰어난 절단 성능을 발휘
차체를 지지하는 가장 중요한 섀시에는 신규 설계의 판금 가공품(12CC형)과 덕타일 주철(12E·14C형)을 채용해, 정밀도가 높은 가공을 더해 고강성화와 저중심화를 도모해
안정 한 조작성과 뛰어난 절단 성능을 실현합니다.
친환경 엔진
환경 친화적 인 배기 가스 자율 규제 적합 엔진
내구성과 방청성을 추구
블레이드 케이스는 녹에 강한 스테인리스(SUS)를 채용해, 내구성과 방청성을 추궁
(예 ERC14C=14인치의 설치가 가능합니다.)
대용량 물 탱크 탑재(펀치 플레이트 부착)
튼튼하고 내구성이 있는 클래스 최대급의 대용량 폴리 탱크를 탑재하고 있기 때문에 녹의 걱정이 없고, 외부보다 상시 호스를 연결하지 않고 절단을 실시할 수 있습니다
.
3VX 벨트 채용
3V 코그 부착 벨트로 벨트 조각이나 회전 손실을 경감
블레이드 장착이 용이
블레이드 케이스는 원터치 장착 구조이므로 블레이드 장착이 간단합니다. (12CC 제외)
ERC12CC는 블레이드 케이스가 열리는 구조로되어 있습니다.
전 기종 다이아몬드 블레이드 축 구멍 직경 27mm로 통일되어 있습니다.
주) 콘크리트 커터 형식에 기재되어 있는 숫자는 최대 설치 가능한 다이아몬드 블레이드의 인치 표시가 되어 있습니다.
(예 ERC12CC=12인치의 설치가 가능합니다.)
또한 블레이드에는 전용 블레이드(아스팔트용/콘크리트용), 다이아몬드 블레이드(P/C시리즈)를 준비하고 있습니다. (별매)
원심력 방사선 블레이드 주수로 냉각 효율 향상
블레이드 노루발 쇠장식은 냉각수가 원심력에 의해 블레이드 전체에 건너는 원심력 방사식을 채용해 냉각 효율을 올리는 것과 동시에, 절단의 성능과 블레이드 수명의 향상을 도모하고 있습니다
.
엔진 스로틀 레버 표준 장비
수중에서 엔진 회전을 조절 가능한 스로틀 레버를 표준 장비하고 있습니다. (ERC12CC 제외)
승강 핸들 나사식
급격한 절입에 의한 블레이드 파손을 막는 안전성이 뛰어난 나사식을 채용
가이드 암 장비
가이드 암을 표준 장비해, 절단 위치를 보기 쉽게 했습니다.
또한 가이드 바의 위치는 자유롭게 설정할 수 있습니다. (12CC 제외)
운반시 편리, 접이식 주행 핸들과 신축 자유로운 주행 핸들
사양
콘크리트 커터 사양
| 형식 | 성능 | ||||||
|---|---|---|---|---|---|---|---|
| 블레이드 치수 (mm) | 블레이드 장착 구멍 (mm) | 절단 깊이 (mm) | 절단 깊이 조정 방법 | 주행 방식 | 블레이드 냉각 방식 | 물 탱크 용량(L) | |
| ERC12CC | 256-306 (10-12in) | 27 | 80-105 | 핸들 나사 방식 | 손 | 중력 주입 방사 | 15 |
| ERC12E | 256-306 (10-12in) | 70-95 | 30 | ||||
| ERC14C | 256-356 (10-14in) | 75-120 | |||||
| 형식 | 기체 치수 | 엔진 | ||||||
|---|---|---|---|---|---|---|---|---|
| 저장시 전체 길이 (mm) | 전폭 (mm) | 저장 전체 높이 (mm) | 질량 (kg) | 형식 | 최대 출력 (kW) | 연속 정격 출력 (kW/min -1 ) | 시동 방식 | |
| ERC12CC | 745 | 425 | 665 | 51.5 | 혼다 GX160T2 SHJE | 3.6 | 2.9/3600 | 리코일 스타터 |
| ERC12E | 860 | 485 | 670 | 94.5 | 혼다 GX200T2 SHJE | 4.1 | 3.7/3600 | |
| ERC14C | 95 | |||||||
※질량에는 엔진 오일도 포함한다.
치수・설치・조작반
ERC12CC
ERC12E/ERC14C
제품 치수표
| 형식 | 저장시 | ||
|---|---|---|---|
| L | W | H | |
| ERC12CC | 745 | 425 | 665 |
| ERC12E | 860 | 485 | 670 |
| ERC14C | |||
