특징

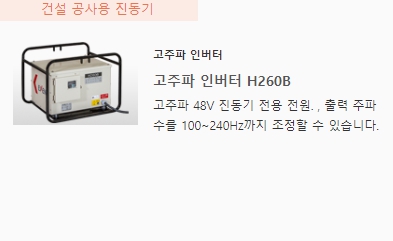

고주파 48V 바이브레이터 전용 전원 기기로 개발된 출력 6KVA의 대용량 인버터입니다. 출력 주파수가 100Hz~240Hz의 범위에서 자유롭게 조정할 수 있습니다. 2차 제품 공장에서 콘크리트 타설에 사용하는 고주파 진동 모터 HKM의 전원 장치로 사용할 수 있습니다. 또한 최대 주파수 240Hz에서 이너 바이브레이터 HBM도 사용할 수 있습니다.
출력 주파수 조정 가능
출력 주파수를 100Hz~240Hz까지 노브를 돌리는 것으로 무단계로 조정할 수 있으므로, 고주파 진동 모터의 진동수를 조정하면서 콘크리트 타설하는 경우에 최적입니다.
출력 주파수는 디지털 표시하고 있으므로 확인하면서 조정할 수 있습니다.
고주파 시스템
H260B는 상용 전원 3상 200V(50Hz/60Hz)의 입력 전원으로 출력 48V의 고주파 전원을 발생시킵니다.
대용량이기 때문에 옵션 기기 배전 상자 DB3형/DB4형을 사용하여 복수의 진동기를 운전할 수 있습니다.
무선 시스템(*옵션)
주파수를 자유롭게 조정할 수 있는 특징을 살려, 무선 시스템 대응을 할 수 있으므로, 콘크리트를 투입하면서 진동 모터를 ON/OFF 동시에 주파수의 선택을 할 수 있습니다.
무선 시스템의 종류
NS-01A 타입：주파수를 자유롭게 변경해, ON/OFF 할 수 있는 타입입니다.
NS-02A 타입：4채널의 주파수를 설정해, ON/OFF 할 수 있는 타입입니다.
*옵션: 모두 수주 생산품으로 별도 요금
이상 정지시의 패널 표시로 이상의 원인이나 대책을 알 수 있다
인버터의 보호 장치에는 과부하나 결상이나 이상 발열 등의 보호 기능이 붙어 있습니다.
보호 기능이 작동하면 인버터 트립(정지)과 동시에 이상 표시등(적색 램프)이 점등하여 원인을 디지털 표시기에 표시합니다.
이상의 원인과 대책 일람을 대조할 수 있습니다.
사양
인버터 사양
| 형식 | 입력 | 출력 | 출력 콘센트 수 | 질량 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 정격 용량 (kVA) | 전압 (V) | 전류 (A) | 주파수 (Hz) | 정격 용량 (kVA) | 전압 (V) | 전류 (A) | 주파수 (Hz) | |||
| H260B | 6.4 | 200 | 18.5 | 50/60 | 6.0 | 48 | 72.0 | 100-240 | 4 | 49.0 |
※질량에는 케이블도 포함한다. (H260B는 2.1kg)
※「연장 케이블 선정」및 「고주파 바이브레이터 동시 사용 가능 대수」에 대해서는 각 페이지를 참조하십시오. 「고주파 바이브레이터 동시 사용 가능 대수」에 대해서는 각 페이지를 참조해 주십시오.
치수・설치・조작반
제품 치수도
