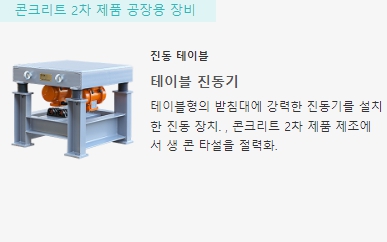

진동 테이블 테이블 진동기 > 자동화 생산 장비

진동 테이블 납입 실적의 예로서 콘크리트 2차 제품 공장에서는, URC 제품으로서 경계 블록류, 블록식 옹호 벽, RC 제품으로서는 용 배수로, 측홈류, 터널 세그먼트, 어초 등 수십 킬로에서 수십 톤의 제품을 채우는 실적이 있습니다. 산업 기계용으로는 모래, 세라믹 분체, 수지 펠릿, 카본 기타 충전, 배추 얕은 절임, 무 절임의 침투 촉진이나 생선 계란의 소금 제거 등 실적이 있습니다. 또 테이블 진동기는 시험용으로서도 많이 채용되어, 충전 시험기나 수송시의 진동 시험기로서도 채용되고 있습니다.

진동 테이블은 생 콘체결에 최적인 가속도, 진동수를 주는 것으로, 콘크리트 제품을 균질하고 표면의 깨끗한 마무리에 체결할 수 있습니다. 콘크리트 2차 제품 공장의 작업 환경, 제품 품질, 생산성, 비용을 대폭 개선할 수 있는 체결 장치입니다.

진동 테이블은 진동기의 종류와 설치 방법에 따라 원 진동과 상하 직진 진동을 선택할 수 있습니다. 일반적으로 전기식의 EVSI 진동 모터나, 에어식의 볼 바이브레이터를 테이블 위 프레임에 1대 붙이면 원 진동이 발생하고, 진동 모터를 테이블 위 프레임에 2대 설치하거나, ​​에어식의 피스톤 진동기를 1 받침대 설치하면 상하 진동을 얻을 수 있습니다.
양쪽 진동에서도 진동 충전은 가능합니다만, 상하 진동 쪽이 최적이며, 거푸집틀의 이동이나 적재물(워크)의 편향도 없습니다. 원진동은 워크의 확판이나 혼합에 적합하고 구분할 수 있습니다.

진동 테이블의 형상은 기본적으로 2종류가 있습니다. 1대의 테이블 위에 거푸집을 얹어 작업하는 일면식과 2대의 테이블을 평행하게 두고 1대의 거푸집을 얹어 작업하는 2대 1세트의 분리형입니다. 세퍼레이트식은 긴 거푸집 등에 대응해, 진동 테이블 자체가 소형의 것으로 끝나는 메리트가 있습니다.

진동 테이블은 용기의 크기와 워크의 중량의 적재 중량이 수십 그램에서 수십 톤까지 대응할 수 있는 원동기를 갖추고 있습니다. 소형의 것은 에어식의 바이브레이터로부터 30 W정도의 KM-S 단상 진동 모터식, 큰 것은 EVSI 시리즈 3000 W 클래스의 세퍼레이트 테이블로 5 톤까지의 적재 중량에 대응할 수 있습니다. 도쿄만 횡단도의 RC세그먼트 20톤에 유압식 진동 테이블로 납입의 실적도 있습니다.

진동 테이블에 사용되는 EVSI 진동 모터 시리즈는 3상 인덕션 모터를 사용하므로 인버터에서 주파수를 변경하여 진동수를 가변할 수 있습니다. 가변하는 것에 의해 워크의 충전이나 혼합에 가장 적합한 진동수를 설정하거나, 충전 후의 표면의 마무리를 깨끗이 마무리하기 위한 진동수 조정등에 사용되어, 손님에게 기뻐하고 있습니다. 또, 공기식의 바이브레이터의 경우는 공기의 압력으로 제어합니다.

진동 테이블의 진동 상부 프레임과 하단의 방진에는 일반적으로 스프링이나, 방진 고무, 공기 스프링을 채용하고 있습니다. 공기 스프링은 엑센의 기술로서 방진 성능이 매우 뛰어나 효율적인 진동을 확보할 수 있습니다. 또, 공기 스프링은 방진 이외에 생산 라인의 액추에이터로서도 사용하고 있습니다. 롤러 이동 라인의 경우, 테이블 상에 보내져 온 거푸집 용기를 액추에이터로 하여 공기 스프링으로 들어 올려, 롤러로부터 용기를 분리해 진동 충전한 후에 공기 스프링을 내리고, 용기를 이동 롤러에 되돌려 보내는 생산 라인 입니다. 이 라인은 콘크리트에 2차 제품 라인에 많이 채용되고 있습니다.

진동 테이블에 수반되는 옵션 설계의 예로서, 지게차로 이동이 자주 있는 경우, 방음 효과를 위한 테이블 상면의 고무 몰드판, 테이블 진동기의 제어를 무선 제어하고 싶은 경우 등, 테이블 진동기를 보다 편리 에 사용하기 위해 각종 옵션 기술을 갖추고 있으므로, 꼭 상담해 주십시오.
