EXEN Corp 고주파 플렉스 핀헤드
페이지 정보
본문
이러한 장소에서 사용
특징

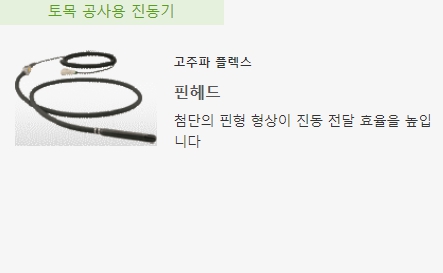

강도가 강한 콘크리트를 타설하기 위해 내부의 기포를 제거하고 콘크리트의 밀도를 높여 골재가 균등하게 분포하도록 강력한 진동 전달을주는 핀 헤드입니다.
첨단 형상이 강력한 진동 전달을 주는 핀(지느러미) 형상입니다.
첨단 형상-핀(지느러미) 형상으로 체결 능력 업
첨단의 6개의 지느러미 형상으로 슬립에 의해 진동 에너지의 전달 손실을 없애고, 일반적인 원형보다 효율적인 진동 전달을 실시합니다.
또 형상을 변경하는 것으로, 타설시 콘크리트의 비산을 저감화를 도모했습니다.
에코 제품입니다!
HBM 시리즈는 에코 제품입니다.
특히 운전실 타이어 케이블은 환경 친화적 인 재료를 사용하는 에코 케이블입니다.
또 HBM에 사용하고 있는 캡타이어 케이블은 10%의 경량화에 성공하고 있습니다. (당사 종래비)
*환경 친화적인 재료란, 소각 및 매립 처리를 행할 때에, 유해 물질의 발생의 원이 되는 염소 등의 할로겐계 원소나 인체에 해를 끼치는 위험이 있는 납 성분을 포함하여 없는 것.
재활용하기 쉬운 재료를 사용하고 있는 것을 들 수 있습니다.
쉬운 유지 보수
ZX 타입은 로터와 진동축 일체화 구조입니다. (30ZX는 엿보기).
VF 타입은 로터와 진동축을 별도 부품으로 하여 진동체의 보수성을 향상시킨 구조로 되어 있습니다.
양쪽 타입 모두 로터와 진동축에 베어링이 내장된 상태에서 분해가 가능하므로 유지보수성이 우수합니다.
또한 베어링에는 입증된 고수명의 그리스 충전 타입을 사용하고 있습니다.
새로운 플러그 채용
플러그 부분의 접촉 불량에 의한 모터의 소손 트러블을 감소시키기 위해, 신개발의 플러그는 슈퍼 터프 핀을 채용하고 있습니다.
슈퍼 터프 핀은 반영구적으로 탄성을 유지하고 플러그 부분의 접촉 불량을 일으키지 않습니다.
안정된 진동
회전이 매끄럽고 고출력인 3상 교류 모터를 채용했습니다.
(단상 교류 모터는 저출력이며 회전에 불균일이 일어나기 쉽다) 이 일에 의해, HBM는 안정된 강력한 진동을 보장합니다.
내구성 향상
첨단부나 진동체부에는 내마모성이 뛰어난 재질을 사용하고 있기 때문에 내구성이 있습니다.
수중 진동 감소
HBM의 진동 밸런스를 조정하여 수중 진동이 가장 적게 되는 설계를 하고 있습니다.
또, 신형 호스가 진동을 약간 흡수하는 것으로 수중 진동을 저감합니다.
핀헤드 사양《호스 6m》
| 형식 | 출력 (W) | 전압 (V) | 전류 (A) | 주파수 (Hz) | 진동수 (Hz) | 전장 (mm) | 진동부 (직경×길이) (mm) | 외부 호스 (지름×길이) (mm) | 질량 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| HBM30ZX | 130 | 48 | 3.5 | 200/240 | 200/240 | 6530 | 31×376 | 28×6000 | 9.6 |
| HBM40VF | 250 | 5.5 | 6502 | 43×348 | 33×6000 | 12.1 | |||
| HBM50VF | 400 | 9.0 | 6551 | 52×397 | 36X6000 | 16.1 | |||
| HBM60ZX | 500 | 13.0 | 6569 | 61×415 | 17.5 |
※질량에는 외부 코드(15m)도 포함한다. (30ZX~40VF는 3.8kg, 50VF~60ZX는 4.9kg)
※「연장 케이블 선정」 및 「고주파 바이브레이터 동시 사용 가능 대수」에 대해서는 각 페이지를 참조해 주십시오.
치수・설치・조작반
제품 치수도
제품 치수표
| 형식 | 전장 (mm) | 진동부 (직경×길이 mm) | 외부 호스 (직경×길이 mm) |
|---|---|---|---|
| HBM30ZX | 6530 | 31×376 | 28×6000 |
| HBM40VF | 6502 | 43×348 | 33×6000 |
| HBM50VF | 6551 | 52×397 | 36X6000 |
| HBM60ZX | 6569 | 61×415 |
