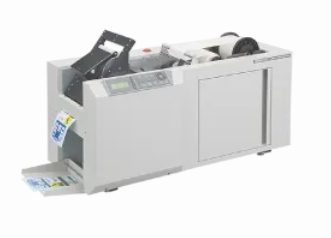

올인원 라벨 프린터 LABELROBO LCX603series
고품질 라벨을 사무실이나 공장에서 1장에서 저렴한 가격으로 간단 작성!
LCX603시리즈는, 인쇄로부터 라미네이트·형 빼기·커스 잡기·횡단 컷까지를 1대로 실현하는, 소량 다품종의 라벨 작성에 특화한 올인원·라벨 프린터입니다.
PC로 작성한 디자인 데이터를 바탕으로 빼기형 불필요한 커팅 기술로 필요한 수량을 즉시 작성 가능. 본 기기를 사용하여 내제화하면, 외주비나 재고의 삭감・납기 단축이 용이합니다.
또, 업계 표준의 라벨 작성 소프트웨어 「NiceLabel」이 표준 부속되어 있어, 외주에서는 어려운 유연한 디자인 수정은 물론, QR코드나 바코드·시리얼 넘버의 부가등도 가능합니다.
3색(검정+2색)기 외, 2색(검정+1색)・검정 1색의 3기종을 준비. 2색기・1색기는 도입 후에 3색기로의 업그레이드도 가능합니다.
미리보기 이미지를 클릭하여 동영상 재생
LCX603 시리즈의 주요 특징
문자 입력이나 화상 삽입 등의 편집 기능, QR 코드나 바코드·시리얼 넘버의 연속 번호 기능 등을 조합해, 간단하게 라벨을 작성할 수 있습니다.
서멀 헤드는 열전사 방식을 채용해, 번거로운 잉크나 용제를 사용하지 않고, 더러움도 없습니다.
※ 최대 3색(검정+2색) 인쇄. 2색기(흑+1색), 1색기(흑만)도 도입 후 최대 3색까지 추가 가능.
인쇄 후에 라미네이트 가공을 실시하는 것으로 마찰이나 젖음・더러움에 강한 내구성과 의장성(광택감)이 있는 라벨을 작성합니다.
※ 라미네이트 가공은 ON/OFF의 전환이 가능합니다.
커팅 플로터를 탑재하고 있기 때문에, 디자인성이 높은 자유로운 형태로 탈착이 가능. 게다가 비싼 전용 빼기 형은 불필요합니다!
자동 커스 제거 기구를 탑재해, 라벨의 윤곽을 따라 불필요한 커스를 감아냅니다.
커스 제거 후 시트 당 가로 절단 (크로스 컷)하여 라벨을 완성합니다.
라벨 작성을 외주 가공한 경우와의 비교예
LCX603 시리즈는 라벨을 외주 가공한 경우(실크 인쇄)와 비교하면 1장당 제작 비용을 대폭 절감할 수 있습니다.
또한, 라벨이 필요한 시점에서 인쇄나 디자인 등의 변경에도 간단하게 대응할 수 있으므로, 납기를 대폭 단축할 수 있습니다.
| 품목 | 외주 (실크 인쇄) | LABELROBO LCX603series |
|---|---|---|
| 비용 | 로트 100장:499엔/1장 로트 300장:199엔/1장 로트 500장:127엔/1장 | 100장：4.6엔/1장 |
| 비용 상세 | 인쇄용 판대형 빼기용 빼기형 대 용지 대 잉크대 제작대 | 라벨 소재 라미네이트 소재 잉크 리본 커터 블레이드 열 헤드의 부품 대 |
| 납기 | 약 2주 | 그 자리에서 인쇄 |
- 외주의 비용, 납기에 대해서는 당사 조사에 의한 것입니다.
라벨 작성 소프트웨어 NiceLabel Designer Pro (표준 포함)
NiceLabel Designer Pro는 초보자부터 프로까지 라벨 업계에서 표준으로 사용되는 라벨링 소프트웨어입니다.
※ NiceLabel Designer Pro는 Loftware 사제의 라벨 작성 소프트웨어입니다.
직관적인 메뉴 조작으로 라벨을 간단하게 작성
전문 지식이 없어도 전문적인 라벨을 쉽게 디자인하고 만들 수 있습니다. 문자 입력, 이미지 삽입, 바코드 작성 등 임의의 위치와 크기를 설정할 수 있습니다.
모든 산업의 바코드에 적합
70종의 1차원 및 2차원 바코드에 대응하고 있습니다. 데이터 사이즈나 휴먼 리 더블의 설정이 가능합니다.
※ 최신으로 추가되는 바코드 규격 등은 WEB 버전 업으로 제공합니다.
| 1차원 바코드 | 2차원 바코드 |
|---|---|
| Anker, Bookland, Codabar, Code 93, Code 128, Code 128-A, Code 128-B, Code 128-C, Code 39, Code 39 full ASCII, Code 39 Tri Optic, Dun-14, Ean-13, Ean- 13 + 2, Ean-13 + 5, GS1-128, IFT 14, IFT 16, MSI, Plessey, SSCC, SSCC-18, Upc Case Code | Aztec, Datamatrix, GS1 DataBar, GS1 Datamatrix, GS1 QR Code, MaxiCode, Micro QR, PDF-471, QR |
다양한 데이터베이스와의 간편한 협력
Excel, Access, CSV 등 다양한 데이터베이스에 직접 연결할 수 있으며 필요한 정보를 라벨에 할당하여 인쇄할 수 있습니다. 필요한 수량만 라벨을 만들 수 있으며 재고 절감에 기여합니다.
| 연결 가능한 데이터베이스 목록 |
|---|
| Microsoft Excel, Microsoft Access, Microsoft SQL Server, 텍스트 파일(CSV), Oracle, MySQL, ODBC 데이터 소스 |
가변 데이터 입력 및 변경
라벨 작성시에 가변 데이터의 증감·일시의 설정 등, 각종 조건을 간단하게 세트 할 수 있습니다.
인쇄 이미지를 미리 볼 수 있으며 정확한 라벨을 쉽게 인쇄
권장 동작 환경
| 품목 | 내용 |
|---|---|
| 대응 OS | Windows 11/10 |
| 추천 PC | Core i5 이상, 메모리 4G 이상 |
- OS 메이커의 서포트가 종료하고 있는 OS에 대해서는, 당사에서의 서포트도 대상외가 됩니다.
본체 사양
인쇄부
| 품목 | LCX603-01-SPR | LCX603-02-SPR | LCX603-SPR | |
| 1색 모델 | 2색 모델 | 3색 모델 | ||
| 인쇄 방식 | 열전사 방식 | |||
| 해상도 | 600×1200dpi, 600×600dpi | |||
| 열 헤드 수 | 1 ※1 | 2 ※1 | 3 | |
| 최대 인쇄 색상 수 | 블랙만 | 2색 인쇄(검정+1색) | 3색 인쇄(검정+2색) | |
| 인쇄 속도 | 최대 35mm/s | |||
| 인쇄 폭 | 최대 100mm | |||
| 인쇄 송장 | 최소 40mm~최대 200mm | |||
| 인쇄 위치 정확도 | – | ±0.3mm 이하 (조정 모드에서 조정 후) | ||
| 최소 인쇄 문자 크기 | 8pt 정도 (당사 지정 라벨 소재, 인쇄 조건에 따름) | |||
| 최소 선폭 | 0.3mm | |||
| 잉크 리본 | 사이즈 | 폭 120mm, 길이 100m | ||
| 종이관 | 코어 내경 1인치, 길이 140mm, 권경 50mm | |||
| 라벨 소재 | 폭 : 70 / 80 / 90 / 100 / 110 / 120 / 130mm, 두께 25μm~85μm | |||
| 종이관 코어 내경 3인치, 권경 195mm까지 장착 가능 (약 100m) | ||||
| 라미네이트 소재 | 폭 : 50 / 60 / 70 / 80 / 90 / 100 / 110mm | |||
| 종이관 코어 내경 3인치 권경 140mm까지 장착 가능 (약 100m) | ||||
| 권취 용지 관 코어 내경 1 인치 길이 140mm(인크리본 종이 관 유용 가능) | ||||
- 옵션 등급 업 키트를 추가하면 최대 열 헤드 수가 3입니다.
컷부・주사양 등
| 품목 | LCX603-01-SPR | LCX603-02-SPR | LCX603-SPR | |
| 1색 모델 | 2색 모델 | 3색 모델 | ||
| 컷 | 형 빼기 방식 | 칼 (초경 블레이드)으로 하프 컷 | ||
| 커터 날의 종류 | 초경날 | |||
| 최대 컷 범위 | 100mm×200mm | |||
| 최대 컷 속도 | 300mm/s | |||
| 인쇄부와 컷부의 정렬 정밀도 | 0.5mm 이하 (조정 모드에서 조정 후) | |||
| 주요 사양 | 인터페이스 | USB2.0(Full Speed), 이더넷 10BASE-T/100BASE-TX | ||
| LCD 디스플레이 | 20자×4행 | |||
| 정격 전원 | AC100~240V 50/60Hz (자동 전환) | |||
| 소비 전력 | 600VA 이하 | |||
| 사용환경 ※1 | 사용 환경 10~35℃, 35~75%RH(결로 없을 것) | |||
| 정밀도 보증 환경 16~32℃, 35~70%RH(결로 없을 것) | ||||
| 외형 치수 (W×D×H)( 약) | 1035x423x614mm | |||
| 질량 (무게) (약) | 67kg | 69kg | 71kg | |
| 세퍼레이터부 | 카스부의 자동 권취 | |||
| 권취 용지관 코어 내경 1인치 길이 140mm(리본 종이 관 유용 가능) | ||||
| 크로스 커터부 | 블레이드에 의한 횡단 절단으로 시트 출력. 라벨 트레이 포함 | |||
| 대응 OS ※2 | Windows 11 (Home / Pro / Enterprise / Education) Windows 10 (Home / Pro / Enterprise / Education) | |||
| 대응 바코드 | JAN8・JAN13・Code39・Code128・ITF・NW-7・UPC-A・UPC-E・ UCC/EAN128・우체국 고객 바코드 | |||
| 관련 표준 | VCCI Class A, UL, cUL, CE 마킹(저전압 지령, EMC 지령), RoHS | |||
- 대폭적인 환경 변화가 있었을 경우는, 본체와 미디어를 사용시의 환경에 적응시키고 나서 사용해 주십시오.
- OS 메이커의 서포트가 종료하고 있는 OS에 대해서는, 당사에서의 서포트도 대상외가 됩니다.
표준 액세서리
- AC 전원 케이블
- USB 케이블(길이 2.9m)
- CD(라벨 작성 소프트웨어)
- 애플리케이션 설명서
- 커터날(Φ0.9mm용)
- 잉크 리본 (검정 : 세미 레진)
- 열 헤드 클리너
(세정액, 클리닝 스틱) - 미디어 스토커 플랜지
- 세퍼레이터 권취 보빈
- 라미네이트 스토커 플랜지
- 2극-3극 변환 어댑터
- CD(드라이버)
- 취급 설명서
- 커터 플런저(Φ0.9mm용)
- 보증서
- 권취 용지관 (4개)
- 잉크 리본 플랜지
- 미디어 어시스트
- 댄서 롤러
- 라미네이트 권취 보빈
치수
- 단위：mm 치수 공차 ±10mm
본체 가격
| 형명 | 형번 | |
|---|---|---|
| LABELROBO LCX603 1색 모델 | LCX603-01-SPR | |
| LABELROBO LCX603 2색 모델 | LCX603-02-SPR | |
| LABELROBO LCX603 3색 모델 | LCX603-SPR |
옵션
| 품명 | 형번 | ||
| 그레이드 업 킷 (1 색 추가) ※ 2 색 추가의 경우는 2 킷 필요합니다 ※ 서비스맨 대응이 되기 위해, 하기 비용이 필요합니다. | OPH-A30 | ||
| 그레이드업 키트 증설 요금 ※1 | 1 키트 | – | |
| 2 키트 | – | ||
| 미디어 홀더 | MH-01 | ||
- 서비스 거점에서 200km 이상의 원격지, 낙도는 별도 견적입니다.
라벨 소모품(소모품)
LCX603 시리즈
| 품명 | 형명 | 형명 | 사양 | |
| 잉크 리본 | 레진 | RP120-B-R4A | 블랙 120mm×100m 1조 4권입 | |
RP120-BL-R4B | 파랑 120mm×100m 1조 4권입 | |||
RP120-R-R4A | 빨강 120mm×100m 1조 4권입 | |||
| PZ-IR-001 ※ PM-IS-028의 후계품 | 빨강 120mm×100m 1조 4권입 | |||
RP120-W-R4A | 흰색 120mm×100m 1조 4권입 | |||
RP120-Y-R4A | 황 120mm×100m 1조 4권입 | |||
| 세미레진 | WD120-B-R4A | 블랙 120mm×100m 1조 4권입 | ||
| PM-IS-024 ※판매 종료 ※ 채우기 인쇄에는 비추천  | 녹색 120mm×100m 1조 4권입 | |||
라벨 소재 | 은 네마 | FNS카시 N25-1310B-R4 | 130mm×100m 1조 4권입 | |
| FNS카시 N50-1310B-R4 | 130mm×100m 1조 4권입 | |||
| FNS카시 S50-1310B-R4 | 130mm×100m 1조 4권입 | |||
| FR1615-50-1310-R4A | 130mm×100m 1조 4권입 | |||
| 투명 PET (폴리에틸렌 테레프탈레이트) | PET25A-1310B-R4 | 130mm×100m 1조 4권입 | ||
| PET50A-1310B-R4 | 130mm×100m 1조 4권입 | |||
| FR1225-50-1310-R4A | 130mm×100m 1조 4권입 | |||
| 화이트 PET (폴리에틸렌 테레프탈레이트) | PETWH50A-1310-R4A | 130mm×100m 1조 4권입 | ||
| FR1415-50-1310-R4A | 130mm×100m 1조 4권입 | |||
| 노란색 PET (폴리에틸렌 테레프탈레이트) | FR1015-50-1310-R4A | 130mm×100m 1조 4권입 | ||
| 광택지 | 글로스 PW-1310B-R4 | 130mm×100m 1조 4장입 | ||
| 아트지 | PM-PR-002 | 130mm×100m 1조 4권입 | ||
| 합성지 | FR5311-85-1310-R4A | 130mm×100m 1조 4권입 | ||
| FR6311-80-1310-R4A | 130mm×100m 1조 4권입 | |||
라미네이트 소재 | 투명 PET (폴리에틸렌 테레프탈레이트) | PET16-1110-R4A | 110mm×100m 1조 4권입 | |
| PET25-1110-R4A | 110mm×100m 1조 4권입 | |||
| FR1225-16-1110-R4A | 110mm×100m 1조 4권입 | |||
| 매트 PET (폴리에틸렌 테레프탈레이트) | PETS 마트 25-1110-R4A | 110mm×100m 1조 4권입 | ||
| FR1125-25-1110-R4A | 110mm×100m 1조 4권입 | |||
| 투명 PP (폴리프로필렌) | PP20-1110-R4A | 110mm×100m 1조 4권입 | ||
커터 블레이드 | CB09UB-5 | Φ0.9mm 초경날 1조 5개입 | ||
커터 플런저 | PHP33-CB09N-HS | Φ0.9mm용 스프링 내장 1개입 (CB09UB용) | ||
종이관 | LCX603-SHIKAN-R12A | LCX603용 찌꺼기 종이관 1조 12개입 | ||
열 헤드 클리너 | THC-1 | 클리닝 스틱 50개 세정액 1개 (약 250ml) | ||
DLC1000
DLC1000의 소모품(사용 가능한 미디어 등) 자세한 내용은 담당 영업에 문의하십시오.
| 품명 | 형명 | 사양 | |
| 커터 블레이드 | CB09UB-5 | Φ0.9mm 초경날 절삭날 각도 45°5개입 | |
CB15U-5 | Φ1.5mm 초경날 절삭날 각도 45°5개입 | ||
| 커터 플런저 | PHP33-CB09N-HS | Φ0.9mm용(CB09UB용) 1개입 | |
PHP33-CB15N-HS | Φ1.5mm용(CB15U용) 1개입 | ||
| 칼날 조정용 확대경 | PM-CT-001 | PHP33/PHP35 시리즈용 | |
| 커팅 매트 | CE6-CM40-2 | CE6000-40용 2장입 | |
| 권취 용지 튜브 | DLC-2270R-1CORE-R5 | 라미네이트 필름・세퍼레이터 권취용 227 mm폭 종이관 직경 1 인치 5개입 | |
| PZ-WC-012 | 미디어 감기 용 216mm 폭 종이 관 직경 3 인치 5 개 입 |
