KURAKI 건드릴 머신 KGM 시리즈
페이지 정보
본문
건드릴 기계

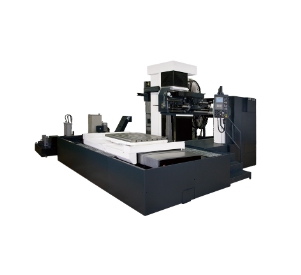

건드릴 머신 KGM 시리즈
주축 회전 속도: 4500min -1 테이블 사이즈: 1400×1750mm 허용 질량: 10000Kg
건드릴 일이 없어도 머시닝 가공이 실현. 기계를 「휴지시키지 않는다」
고객의 소리로 만든 가동률이 높은 건드릴 머신
(GD 모드/MC 모드 전환식 타입)
- 2개의 가공 모드(GD, MC)를 탑재하고 있어, 1개의 헤드로 건드릴, 머신 건드릴, 자그리, 탭, 밀링 가공이 가능.
- MC 모드에서는 ATC도 가능.
- 고정밀 로터리 테이블 탑재에 의해, 0.001°단위의 인덱싱이 가능하고, 잠자리 구멍, 경사 구멍에도 대응.
- 드릴의 줄넘기 현상을 효과적으로 억제하는 휘핑 가이드(드릴 흔들림) 등 간격 배치 기구를 구비.
| 이동량 | X축 이동량(테이블 전후) | (mm) | 2200 |
| Y축 이동량(주축 머리 상하) | (mm) | 1450 | |
| Z축 이동량(테이블 좌우) | (mm) | 940 | |
| V축 이동량(주축 축 방향) | (mm) | 1500년 | |
| 테이블 상단에서 주축 중심선까지의 거리 | (mm) | 150~1600 | |
| 테이블 중심선에서 GD 가이드 부시 장착 단면까지의 거리 | (mm) | 620~1560 | |
| 테이블 중심선에서 GD 가이드 부시 장착 단면까지의 거리 | (mm) | 620 | |
| 테이블 | 작업면의 크기 | (mm) | 1400×1750 |
| 공작물 허용 질량(등분포 하중) | (kg) | 10000 | |
| 작업면의 모양 | 22mmT홈 7개 | ||
| 테이블의 최소 인덱싱 각도 | (deg) | 0.001(90° 매 핀 인덱싱) | |
| 스핀들 | 스핀들 회전 속도 | (min -1 ) | 20~4500 |
| 주축 변속 레인지수(고저속 권선 전환) | (단) | 2 | |
| 스핀들 테이퍼 구멍 | 7/24 테이퍼 No50 BBT50(BIG-PLUS 2면 구속) ※ | ||
| 주축 단면 | 2면 구속 대응 BBT50(BIG-PLUS 2면 구속) ※ | ||
| 이송 속도 | 빨리 감기 속도 | [X·Y·Z] (m/min) | 12 |
| [Y·Z] (m/min) | 10 | ||
| [V] (m/min) | 4.5 | ||
| 절삭 이송 속도 | [X·Y·Z·W] (mm/min) | 1~6000 | |
| [V] (mm/min) | 1~2000 | ||
| 테이블 선회 속도 | (min -1 ) | 2.0 | |
| ※BIG-PLUS는, 오쇼와 정기 주식회사의 등록 상표입니다. | |||
본 제품에 관한 문의는 당사 영업 담당에 부탁드립니다.
