EYE SUN-CUBE ® Xenon (아이 선큐브 크세논)
빛이 닿는 환경에서 이용되는 모든 상품에 대해, 그 내광성을 조사하는 것은, 품질상 확인해 두는 중요한 인자입니다.
엄격한 규격 시험까지는 불필요해도 간이적으로 저비용으로 내광성을 간단하게 테스트하고 싶은 요구에 딱 맞는 소형 광 조사 시험 장치입니다.
사양
| 형식(명칭) | C (EYE SUN-CUBE ® Xenon ) |
|---|---|
| 장착 램프 | 크세논 램프 (EX500-1) |
| 필터 | 이와사키 전기제 ø198 UVIR 필터 |
| 디밍 기능 | 250W~500W (정격 400W) |
| 평균 방사조도 ※1 | 50W/m² 이상 (60W/m² 시험 가능) |
| 유효 조사 영역 ※2 | ø100mm |
| 균등도 | 90% 이상 (ø100mm 범위) |
| 타이머 설정 시간 | 0～9999hr |
| 시료 냉각 | 냉각 팬에 의한 강제 냉각 |
| 입력 전력 | 960VA (MAX) |
| 입력 전압 | AC100V±6% (50Hz/60Hz 공용) |
| 입력 전류 | 9A |
| 외경치수 ※3 | W450mm×D500mm×H872mm |
| 창고 치수 | W446mm×D396mm×H500mm |
| 본체 무게 | 46kg |
| 가격 | 오픈 가격 |
- ※1 당사 조도계 UVP365-Xe01 (조사 거리 400mm 유효 조사 영역 내 17점 측정)
- ※2 시료대 사이즈는 □200mm
- ※3 돌기부 제외
- 주) 사양은 불필요하게 변경될 수 있습니다.
특징
- 램프는 자연광에 근사한 크세논 광원을 탑재
- 조광 기능(수동)으로 정조도 관리가 가능
- 분광 방사 스펙트럼은 JIS C 8912(클래스 A)에
합치 - 심플 설계로 조작도 간단
용도 예
수지, 필름, 잉크, 각종 액체, 섬유, 전자 부품 등의 각종 재료의 내광성 테스트
각종 포장 용기 (인쇄 상자, 인쇄 필름 등)
광 투과성 병 충전물 (약품, 식품, 화장품 등)
각종 필기선의 내광 시험
자동차용 카메라, 센서류
자동차 인테리어 (수지) 부품 작은 것 콘솔 BOX와 음료 홀더
자동차 도장면
건축 자재의 도장면
미용 가전 제품 및 소형 전기 제품의 수지 퇴색 평가
소형 전기 제품 태양 전지
의치, 틀니
참고 (사내 시험 예)
EYE SUN-CUBE에서 염색 견뢰도 시험에 일반적으로 사용되는 블루 스케일(JIS L 0843 규정)을 샘플로 하고, 광조사를 실시하여 퇴색 테스트를 실시.
표준 퇴색으로 여겨지는 그레이 스케일(JIS L0804 규정) 4호에 이르기까지의 조사 시간을 테스트.
측정은 분광측색법에 근거하여 평가(3급, 4급, 5급)를 실시.
시험 조건
- 샘플
- 일본 규격 협회로부터 구입 블루 스케일 세트판
- 조도
- 3.7[mW/cm²] 일정
- 조도계
- UVP365-03A (Lot.no 17C10-6)
- 분광 측색계
- 코니카 미놀타 CM-600d
- 고내온습도
- 이행 (시험시 변동 범위 온도: 22.8~34.6[℃], 습도: 17.1~39.4[%])
- 조사 거리
- 400[mm]
결과
색차계 평가(그레이스케일 4호 색차, ⊿E 1.7 주 )에 도달하는 각급에서의 퇴색 시간
| 블루 스케일 | 퇴색 시간 [Hr] |
|---|---|
| 3급 | 4.5 |
| 4급 | 15 |
| 5급 | 27 |
주) 그레이스케일 4호 색차 ⊿E1.70은 JIS L0804에 규정되어 있던 수치를 사용.
사진(각 시간의 좌측이 조사부 우측이 마스킹에 의한 미조사부)

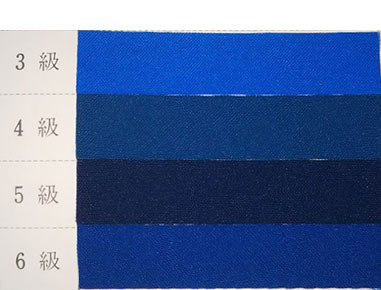

0Hr

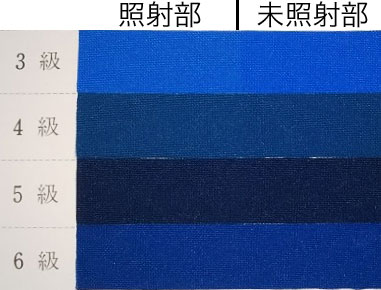

10Hr

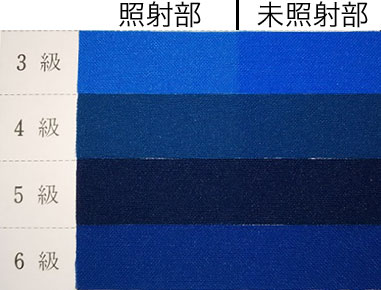

20Hr

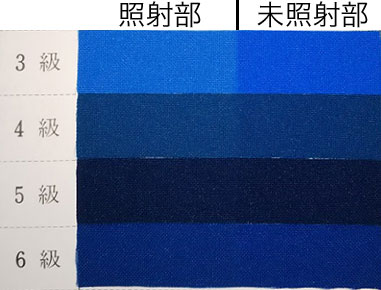

30Hr
