내후성을 높이는 연구의 성과
소형으로 고감도!
기존의 근접 센서나 자기 저항 소자에서는 불가능한
재현성 정밀도를 안이하게 실현할 수 있습니다
당사 자기 근접 센서의 특징
- 자기 근접 센서는 자계의 강도 변화로 ON, OFF 동작하는 센서입니다
- 동작 원리는 홀 IC이므로 유극성이며 S 극측 검출이 표준입니다.
- 고속 응답 (5μsec 이하)이므로 속도계, 회전계에도 사용할 수 있습니다
- 일반 근접 센서에 비해 고감도(검출거리대), 소형
- 더블 센서는 서보 원점과 오버런 검출이 1개로 가능합니다
- 전파 노이즈의 간섭을 받기 어렵기 때문에 신뢰성이 높은 센서입니다
제품소개PRODUCT INTRODUCTION
특징
- 자기에 대한 선형 전압 출력
- 자석 이동에 선형 전압 출력
- 자기 진동 검출, 감시(0~100kHZ)
- 저온에서 고온까지 사용 가능
※ 센서는 자속 밀도의 변화에 비례한 전압을 출력합니다
※ N측, S측 모두 약 40mT 이상으로 출력 전압은 포화합니다
시험 데이터(1)
※ 일정한 갭 아래에서 자석을 좌우로 이동하면 리니어 출력 전압을 얻을 수 있습니다. ※ 갭의 크기를 바꾸는 것으로 리니어의 감도를 바꿀 수
있습니다
. 얻을 수 있습니다.
시험 데이터(2)
※ 센서와 자석의 갭을 변화시키면 2차 곡선적 출력 전압이 보여집니다. ※ 자석의 강도로 갭의 크기가 변화
합니다
.

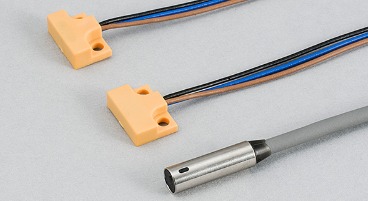

선형 센서
AQL04
RoHS2 대응
3선식
외형도
AQL010X
RoHS2 대응
3선식
외형도
