표면 살균
스테리아이 S 표면 살균 장치
강력한 살균선을 방사하여 깨끗한 위생 환경을 만듭니다.
소형으로 강력, 안정된 자외선 파워를 발휘하는 「고출력 표면 살균 장치 SHG」, 고출력으로 저비용을 실현, 효율의 장점이 자랑인 「고출력 표면 살균 장치 MSG」, 간단하고 컴팩트, 그리고 저비용이 매력 의 「중출력 표면 살균 장치 SG」의 라인 업입니다.
고출력 표면 살균 장치 SHG
작고 강력하고 안정적인 자외선 파워를 발휘합니다.
고출력 표면 살균 장치 MHG
고출력으로 저비용을 실현, 효율의 장점이 자랑합니다.
중간 출력 표면 살균 장치 SG
쉽고 컴팩트하며 저비용이 매력입니다.
납품 사례
(주)야쿠르트 본사 삿포로 공장
충전 전 용기의 표면 살균 고출력
표면 살균 장치 400W×6등용
모 제약 공장
충전실 반입전 용기 포장물 살균
고출력 표면 살균장치 200W3등용×4대
노산 에그 (주)님
타마 고의 표면 살균
중 출력 표면 살균 장치(65W×7등용 특주 조사기)
시코쿠 화공기 (주)님
충전기에 내장형 용기 살균
고출력 표면 살균 장치 400W3 등용
표면 살균 장치의 성능 비교
| 장치 이름 | 효과 | 용도 |
|---|---|---|
| 고출력 표면 살균 SHG 400W 램프 | 검은곰팡이 살균이 몇 초간의 조사로 99.9% 사멸 | 캔맥주 뚜껑 각종 디저트 용기 각종 의약품 외장 |
| 고출력 표면 살균 MHG 100W 램프 | 블랙 곰팡이 살균도 가능 저비용화로 6000시간의 긴 수명 | 각종 식품용 용기 폭넓은 용도 |
| 중간 출력 표면 살균 장치 SG 65W 램프 | 내열균의 살균이 가능 장치가 일체화 8000시간의 장수명 | 시트류 계란 · 가마 鉾 등 |
| 고출력 표면 SHG | 고출력 표면 MHG | 중간 출력 표면 SG | 비고 | ||
|---|---|---|---|---|---|
| 조도(mW/cm²) <창면 조도> | 100mW/cm² | 50mW/cm² | 20mW/cm² | 조사기 창면 | |
| 소비 전력(W) | 2100W (400W3등용의 경우) | 570W (100W4등용의 경우) | 240W (65W3등용의 경우) | 표준 기종 에서의 비교 | |
| 치수(mm) | 조사기 | W120×L1150×H60 (창면 W100×L800) | W220×L900×H30 (창면 W160×L600) | W162×L1120×H100 (창면 W150×L920) | - |
| 전원 장치 | W750×D630×H800 | W340×D500×H200 | 안정기 내장 | - | |
| 기타 | 수온 제어 시스템 필요 | 불필요 | 불필요 | - | |
| 램프 냉각 방식 | 수냉식 | 강제 공냉식 (팬 포함) | 자연 공냉식 | - | |
| 살균 효과 비교 (검은 곰팡이 필요 살균 선량= 264mW·sec/cm²를 대상) | 조사 시간 3.77sec | 조사 시간 5.28sec | 조사 시간 16.5sec | 99.9% 살균하는 데 필요한 시간, 그러나 설계 조건에 따라 다를 수 있습니다. | |
표면 살균
스테리아이 S
단부 수냉식 UV 살균 장치
저비용으로 공간 절약의 신형 UV 조사기입니다.
램프 단부 수냉 방식의 채용에 의해, 주위 환경에 영향을 받지 않는 안정된 UV 출력을 얻을 수 있습니다.
특징
- 기존의 MHG에 비해 약 1.3배의 UV 출력을 실현. (당사비)
- 저비용 컴팩트한 조사기.
- 램프 단부 수냉 방식의 채용에 의해, 주위 환경에 영향을 받지 않는 안정된 UV 출력.
- 워크, 용도에 맞춘 설계가 가능.
- 클린 룸에서의 사용에 최적. (팬이 필요 없기 때문에 공기 흐름을 방해하지 않습니다)
용도 예
- 식품, 포장재, 용기 등의 살균
- 무균실 반입 전의 살균
- 클린 룸 실내 살균
조도 데이터
조도 비교
고출력 MHG 3등식과의 비교. 밑면보다 40mm・창면 센터, 폭 방향의 배광.
※자외선 조도계:UVPF-A1 사용
표면 살균

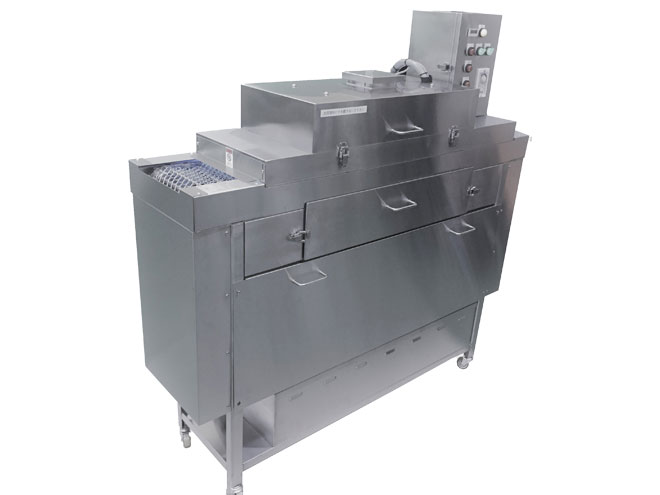

표면 살균용 컨베이어 시스템
자외선 살균 장치와 컨베이어를 일체화, 보다 효과적인 살균 효과를 발휘합니다.
자외선 장치를 컨베이어와 일체형으로 해, 각종의 살균 대상물을 99.9% 살균할 수 있는 능력을 가지는 컨베이어 시스템입니다.
캡이나 각종 용기류, 봉투의 외장 등을 클린 룸 반입 전에 무균화하는 것이 불가결한 요소가 되는, 식품 공장이나 제약 공장의 요망에 부응하는, 효과적인 살균 시스템입니다.
특징
각종 피조사물에 대응합니다.
용기, 캡 등 다양한 살균 대상에 따라 최적의 자외선 살균 시스템을 제안할 수 있습니다. 또, 살균 대상균에 의해 컨베이어 스피드를 바꿀 수 있습니다.
용도에 맞는 라인업이 가능합니다.
용기나 봉투의 크기에 맞춘 컨베이어 시스템을 준비하고 있습니다.
4방향으로부터의 자외선 조사입니다.
상하, 좌우로부터의 조사로, 워크를 무균화합니다. 특히 밑면은 컨베이어에 의해 그림자가 생기지 않도록 코로 컨베이어를 채용하고 있습니다.
경제적이고 안전합니다.
전원 내장에 의해 비용을 저감하고 있습니다. 또한, 조사부가 덮여 있기 때문에, 자외선 누설의 걱정이 없습니다.
용도·시스템에 맞춘 응용예
펄스 독세논 살균/멸균 장비
펄스 독세논 살균/멸균 장치란?
가열에 의한 멸균 방식을 대신하는 「빛」 에 의한 멸균 방식
「빛」에 의한 멸균은 순간 발광을 위해, 가열에 의한 멸균에 비해,
- 전기 요금 감소에 기여
- CO₂삭감에 공헌
- 대상물의 변형, 변질이 일어나기 어렵다
- 인라인 멸균 처리가 가능해 생산성 향상
또, 고살균 능력을 가지는 크세논 램프를 채용함으로써,
- 수은이없는 램프를 사용하기 때문에 환경 친화적이고 안전합니다.
- 높은 수준의 살균(3~6D값)이 가능한 수준까지 달성
대상물의 예
- 주입 부드러운 가방
- 주사 주사기
- 바이알
- 앰풀
- 플라스틱 병 모자
- 디저트 용기
- 빵
- 떡
인서트형 펄스 독세논
현재, 심형 용기의 살균은, 자외선(UV광)에서의 살균을 실시하는 경우, 용기 외부로부터 자외선을 방사해 살균하고 있습니다. 이에 따른 필요 자외선량은, 가장 조도가 낮은 용기 내부의 측면에 해당하는 자외선량을 계산해 자외선 조사 장치의 설계를 실시하고 있습니다. 이 경우, 가장 빛이 닿는 용기 바닥면에 대해서는 잉여의 빛을 비추고 있는 것이 됩니다.
인서트형 펄스 독세논 살균 시스템은, 용기의 내부에 직접 크세논 플래시 램프를 삽입해, 용기 내부에서 발광시키기 때문에, 심형 용기에서도 내부에 균등하게 자외선을 방사할 수 있습니다. 또한 근접조사를 위해 순간적으로 높은 살균율을 얻을 수 있는 한 걸음 진행된 획기적인 시스템을 고안했습니다. (특허출원제)
조사 이미지
인서트형 펄스 독세논 램프
기존의 펄스 독세논 램프
특징
건조 살균
램프의 펄스 광에 의한 살균으로 인해 약물을 사용하지 않는 깨끗한 살균
소형 경량 유닛
소형 크세논 플래시 램프를 채용
순간등에 의한 살균
인라인에서의 고속 살균 처리에 대응
워크 데미지 감소
단시간의 광조사 때문에 열변형이나 악취를 억제
상온 충전 공정 대응
음료의 비가열 살균으로 소재 본래의 맛과 풍미의 저감을 억제
생산성 향상과 비용 절감
약제, 무균 세정수, 폐액 처리 설비가 불필요
병 경량화
충전 후 가열 살균 불필요, 물류 비용 저감으로 환경 부하 경감
용도
용기 종류
- PET
- 종이 장비
- 캔
- 병
- 칠드컵
등
대상 음료
- 미네랄 워터
- 차계 음료
- 우유 커피
- 홍차
- 맥주
등
실험 동영상
용도 예
프리폼
컵 살균
프리폼 내면 살균 시험 결과
펄스광 조사에 의한 불활화 효과
시험방법
- 프리폼 내면에 공시균을 스프레이 분무하고, 용기 내부에 삽입한 크세논 플래시 램프를 펄스 발광시켜 불활성화 효과를 확인
- 불활성화 효과(D) = log(펄스광 조사 후의 생균수 / 미조사의 생균수)
공시균
- 검은 누룩 곰팡이 (JCM2261)
- 샘플 5백만개
표면 살균
고압 수은 살균 장치 (하이퍼지)
고압 수은 램프를 광원으로 하고, 고레벨의 살균을 실시할 수 있는 공간 절약형의 장치입니다.
고압 수은 램프를 광원으로 한 것으로, 고UV조도를 얻을 수 있어 기장 단축이나 고레벨의 살균이 가능합니다. 특히, 고출력 수냉식 SHG형으로 대응이 어려웠던 고속 처리나, 심형 용기 등의 살균에 유효합니다.
특징
- 고압 수은 램프 사용으로 고UV조도조사가 가능합니다.
- 단시간 처리로 높은 수준의 살균 효과를 가져옵니다.
- 램프·장치 모두 콤팩트하고 공간 절약입니다.
고압 수은 램프 분광 에너지 분포도
살균 효과 예
카톤의 내면에 고초균(아포)을 도포하고, 자외선 조사했을 경우의 살균 효과를 나타냅니다.

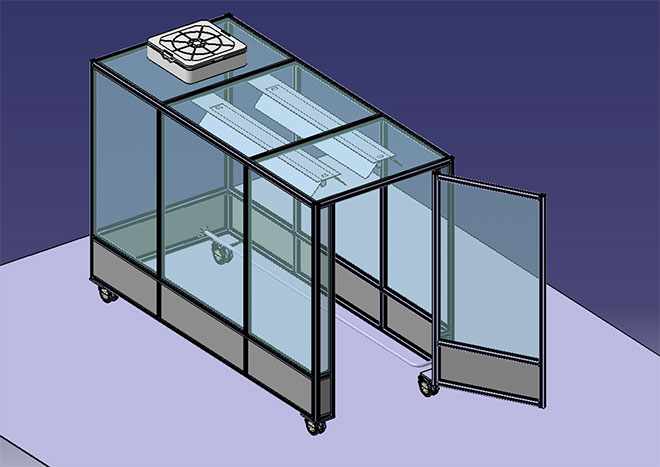

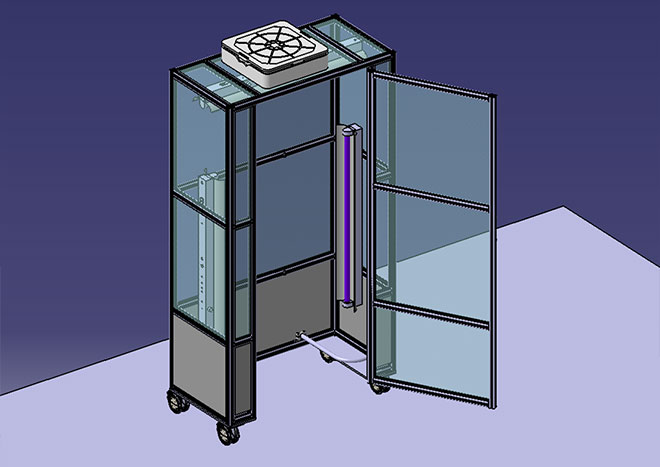

UV 살균등 부착 간이형 클린 부스
UV 살균 클린 부스를 간단 설치
자외선 살균 기능을 가진 간이 타입, 이동식 클린 부스입니다.
HEPA 필터 부착 팬(송풍기)에 의해, 균류를 제거한 깨끗한 공기로 가압하면서, 한층 더 UV 램프로 공간이나 기기·설비를 자외선 살균해, 균류의 증식을 억제합니다.
식품 공장이나 연구소에서의 실험이나 평상시의 작업장의 일각에 깨끗한 환경을 간단하게 만들 수 있습니다.
특징
- 간이형 클린 부스용 HEPA 필터 부착 팬
- UV 램프(30W) 조사기를 2기 탑재(천장면 혹은 측면)
- 문을 닫은 후, 외부에서 전용 IC 태그로 UV 램프를 점등시키는 안심 설계. 문을 열면 UV 램프는 자동 OFF. 인체에 대한 자외선 조사를 방지합니다.
- 기본 유닛 크기: 폭 900mm×안길이 700mm×높이 1850mm. 기본 유닛 연결에 의한 대형 사이즈화가 가능합니다.
- 벽면은 스테인리스와 UV컷형 투명 수지판을 선택할 수 있습니다.
- 천장부에 LED 조명기구의 설치가 가능(옵션)
※사람이 안에 있는 상태에서의 UV 점등은 위험합니다.
기본 유닛 크기
3 연결: 깊이 2100mm 사이즈
