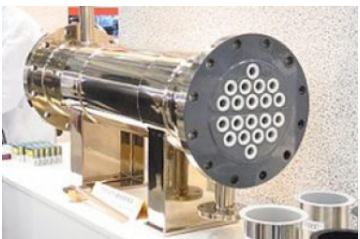

ETFE 수지 베이킹 라이닝 다관 열교환기
화학 공장, 식품 공장, 반도체 공장, 액정 공장 등의 각종 폐액에 사용할 수 있는, ETFE 수지(사불화에틸렌-에틸렌 공중합 수지)를 소부 라이닝한 다관식 열교환기를, 당사는 일본 불소 공업 주식회사와 공동으로 개발했습니다.
본 열교환기의 접액부에는 고순도 ETFE 수지의 소부 라이닝이 실시되어 있습니다. 고순도 ETFE 수지는 우수한 내약품성, 고순도성 및 가스 배리어성을 가지는 불소 수지 라이닝 재료입니다. 소부 라이닝으로 과제가 되는 「전열관·관판의 접합부」에 있어서는, 확관 처리를 실시한 다음에, ETFE 수지 용접 칼라(성형품)가 용착되고 있습니다. 전접액부가 고순도 ETFE 수지가 되어, 불순물 용출이 매우 적은 구조가 실현되고 있습니다.
고순도 ETFE 수지 소부 라이닝의 청정도 분석 시험을 실시한 결과, 용출 금속 원소의 농도는 낮고, 순수성이 매우 높은 것이 판명되었습니다.
특징
- 고순도성이 우수하고 불순물 용출이 매우 적다.
- 내산·내알칼리성이 뛰어나 다용도 사용이 가능
- 깨지지 않는 (유리 라이닝에 대한 우위)
- 불소 수지는 비 점착성이 우수하고 스케일이 부착하기 어렵다.
- 기계적 강도가 강하고, 가압·감압하에서의 사용이 가능
| 제품명 | ETFE 수지 베이킹 라이닝 다관 열교환기 |
|---|---|
| 적용 분야 | 화학 공장 식품 공장 반도체 공장 액정 공장 등의 각종 폐액 |
| 제품 개요 | 일본 후소 공업 주식회사와 공동으로, ETFE 수지(4불화에틸렌-에틸렌 공중합 수지)를 소부 라이닝한 다관식 열교환기를 개발했습니다. |
| 제품 특징 |
|
| 구조 |
|
| 순수성 | 고순도 ETFE 수지 소부 라이닝의 청정도 분석 시험을 실시했습니다. 그 결과, 용출 금속 원소의 농도는 낮고, 순수성이 매우 높은 것이 판명되었다. |
주요 사양
| 주요 용도 | 히터 |
|---|---|
| 라이닝 막 두께 |
|
| 총괄 열전달 계수 |
|
| 설계 온도 | Max.120℃ |
| 설계 유속 | ≤0.3m/s |
| 쉘측 설계압력 | 0.2MPs |
| 본체 및 전열관 재료 | SUS316L |
| 전열관 사이즈 | Φ25.4mm(1인치)×1.2t |
| 확관 처리 후의 인발 강도 | 20KN |
| 각 재료의 열전도율 (이론치) |
|
KS 수지 라이닝
KS 수지 라이닝은 플라스틱 재료의 장점을 최대한 활용합니다. 플라스틱 재료는 가볍고 고급 금속 재료(하스테로이, 티타늄 등)에 필적하는 내식성을 가지는 반면 강도가 낮고 깨지기 쉬운 것이 난점입니다.
KS 수지 라이닝은 금속 재료(철이나 스테인리스) 표면에 플라스틱 재료를 접착시켜 플라스틱 재료의 단점을 보완합니다.
KS 수지 라이닝은 열가소성 수지 중에서도 특히 내식성, 내열성이 뛰어난 비닐 에스테르 수지를 이용한 FRP 라이닝입니다.
KS 수지 라이닝의 구조
- KS 수지(표층): 수지의 함유율을 높여 내식성을 중시한 층
- KS 수지(중간층): 유리 함유율을 약간 높여 내균열성을 중시한 층
- KS 프라이머 : 특수 배합의 수지로 뛰어난 접착성을 나타낸다
- 기초(강도재): 적절한 표면 처리에 의해 양호한 접착성을 얻는다.
KS 수지 라이닝의 내식성
KS 수지는 시판되는 불포화 폴리에스테르 등과 비교하여 에스테르 함유량이 적고, 가수분해되기 어려운 구조이기 때문에, 각종 약품에 대하여 우수한 내식성을 가지고 있습니다. KS 수지 라이닝에는 KS-1005와 KS-1001의 2종류가 있으며, 사용 환경에 따라 선택할 수 있습니다.
환경 KS 수지 형번 KS-1005
(비스페놀계 비닐에스테르)KS-1001
(노볼락계 비닐에스테르)내산성 유 유 내알칼리성 유 불가 내염수성 유 유 내용제성 일부 사용 가능 유 내침투성 유 유 비닐 에스테르 수지 및 불포화 폴리 에스테르의 일반적인 구조식
비닐 에스테르 수지는 에스테르 함유량이 적고 고내식입니다.
비스페놀계 비닐에스테르
노볼락계 비닐에스테르
이소프탈산계 불포화 폴리에스테르
KS 수지 라이닝의 시공 실적
| 장치 이름 | 부식 환경 | |
|---|---|---|
| 황산저조 | 사용온도 | 60℃ |
| 액체 조성 | 65% 황산 | |
| 황산 희석조 | 사용온도 | 80℃ (max.100℃) |
| 액체 조성 | Conc. 황산 → 30% 황산 | |
| 염산저조 | 사용온도 | 50℃(max.60℃) |
| 액체 조성 | 35% 염산 | |
| 가성 소다 희석조 | 사용온도 | 80℃에서 방냉 |
| 액체 조성 | 48% 가성 소다 → 20% 가성 소다 | |
| 차아염소산 소다 저장조 | 사용온도 | 60℃ (max.70℃) |
| 액체 조성 | 12% 차아염소산 소다 + 3% 가성 소다 | |
| 폐수저조 | 사용온도 | 60℃ |
| 액체 조성 | 함말레산 폐수 | |
| 해수 담수화 장치 | 사용온도 | 60~100℃ |
| 액체 조성 | 농축 해수 | |
| 산화탑 (배연 탈황 관련) | 사용온도 | max.90℃, pH 2~4 |
| 액체 조성 | CaSO3+air → CaSO4・2H2O | |
| 냉각탑 (소각로 배기 가스 처리 장치) | 가스 온도 | 750~800℃(입구), 80~90℃(출구) |
| 가스 조성 | 2000ppm 아황산 가스, 500ppm 염소 가스 | |
| 액체 조성 | 3% 가성 소다 또는 물(순환액으로서) | |
염화 비닐 수지 내식 라이닝
고내식성의 염화비닐 수지판을 탄소강 캔체에 접착 시공한 기기로, 탄소강에 의한 고강도와 PVC에 의한 내식성을 겸비하고 있습니다. 염화비닐 기기는 금속이 약한 염류나 산·알칼리에 대해 높은 내식성을 발휘합니다. 용출이 발생하지 않기 때문에 높은 청정도가 필요한 환경에 최적입니다. 신뢰성이 높은 저비용 재료이므로 라이닝 소재로 적합합니다. 가공이나 접착이 용이하고 현장 시공에도 유연한 대응이 가능합니다.
또, 당사에서는 독자적으로 어닐 염화비닐판을 사용하고 있어, 용접 결함의 저감이나 내균열성을 향상시키고 있습니다. 어닐링 처리는 수지가 냉각하는 과정에서 발생한 내부 변형을 가열하여 제거하는 열처리입니다.
염화 비닐 수지 내식 라이닝의 실적 예
| 환경 | 조성 | 온도 | 장비 | 사용 연수 |
|---|---|---|---|---|
| 산 | ~98%황산 + 염소가스 | 상온 | 타워 | 16년 이상 |
| 알칼리 | 가성 소다 + 차아 염소산 소다 | 50℃ | 전해조 | 10년 이상 |
| 산화제 | 차아염소산 소다 (13%) | 30℃ | 저장조 | 40년 |
당사는 부식 기술에 있어서 풍부한 실적으로 설비의 안심·안전을 제공합니다.
