토크 크리미터
OCM 토크 리미터는 소형, 중형의 각 타입이 있으며, 각각 다른 부품으로 구성되어 있습니다. 간단한 조작으로 확실하게 과부하보다 기계를 보호하는 안전 장치입니다. 간단한 조작 으로 과부하 로부터 기계 를 보호하는 OCM
※그 외 자세한 것은 WEB 카탈로그를 참조해 주세요.WEB 카탈로그
TORQUE LIMITER
토크 크리미터
간단한 조작 으로 과부하 로부터 기계 를 보호하는 OCM
토크 리미터

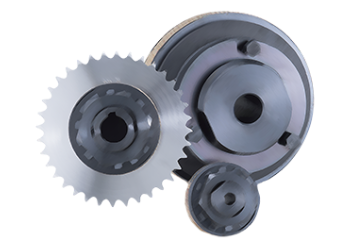

OCM 토크 리미터는 소형, 중형의 각 타입이 있으며, 각각 다른 부품으로 구성되어 있습니다. 간단한 조작으로 확실하게 과부하보다 기계를 보호하는 안전 장치입니다.
①특징 |
|---|
1. 확실하게 기계를 보호합니다. 토크의 전동은, 허브에 장착된 마찰판과 센터 멤버의 마찰에 의해 실시하고, 과부하에 대해서는, 센터 멤버의 슬립에 의해 기계를 보호합니다. 토크 용량의 설정은 조절 너트 또는 조절 볼트의 조임 가감에 의해 간단하게 할 수 있습니다. 2. 자동 복귀가 정확하기 때문에 보전상의 번거로움이 걸리지 않습니다. 과부하에 대해서는 센터 멤버가 슬립하고, 또한 과부하를 제외하면 동시에 자동으로 회전합니다. 3. 다종·다양한 드라이브에 사용할 수 있습니다. 센터 멤버에는 스프로킷, 기어, V 풀리 등 간단한 가공으로 설치할 수 있습니다. 4. 허브는 스틸로 만들어져 나사의 손모가 없습니다. 5. 경제적인 표준 타입 품종도 소용량에서 대용량의 것까지 다종·다양한 드라이브에 사용할 수 있는 표준 타입을 갖추고 있으므로, 각종 전동 조건에 맞추어 사용해 주십시오. |
|---|
②구조와 종류 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TP50…조절 너트 1개로 접시 스프링을 눌러 센터 멤버를 체결하는 구조로 되어 있습니다. TP65…조절 너트를 수동으로 설정한 후, 소정의 체결을 해 주십시오. TP89… 이 경우 플레이트와 접시 스프링의 심을 맞추어 주십시오. TP127・TP178… 3개의 조절 볼트로 플레이트를 통해 접시 스프링을 누르는 것과 동시에 센터 멤버를 체결하는 구조로 되어 있습니다. 조절 볼트의 선단이 나오지 않은 상태에서 조절 너트를 플레이트에 밀착될 때까지 체결하고 각 조절 볼트를 균등하게 체결해 주십시오.
TP 50  TP 65 · TP 89  TP 127 · TP 178  |
※그 외 자세한 것은 WEB 카탈로그를 참조해 주세요.WEB 카탈로그
