TLH 고내식성 표면 처리 3층 코트
가혹한 환경 에서도 내식성이 뛰어난 TLH
롤러 체인 .

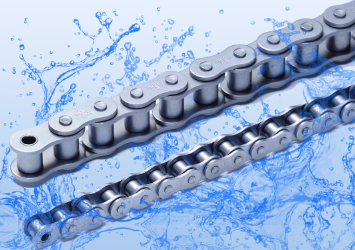

고내식성 TLH 롤러 체인은 범용 체인에 3층 특수 코팅을 실시함으로써 기존의 표면 처리 체인보다 크게 내식성이 향상되었습니다.
TLH 의 특징 |
|---|
①3층으로 구성되는 표면 처리 |
|---|
| 기존의 표면 처리와 달리 3층 구조로 되어 있습니다. 그 3층 구조에 의해 표면 처리로서는 종래는 있을 수 없는 내식성을 실현했습니다. 지금까지 수중에서는 스테인리스제 체인 밖에 추천 할 수 있는 것이 없었습니다만, 이 TLH 사양은 수중에서도 사용하실 수 있습니다. |
|---|
※효과는 사용 환경에 따라 크게 다르므로, 실기에서 시험 후 평가해 주십시오.
② 자기 수복성 |
|---|
| 3층 구조중의 탑 코트에는, 상처의 주위에 피막 구성 분자가 모여 상처를 덮는 수복 작용이 있습니다. 이 작용에 의해 상처에 의한 내식성이 크게 향상되었습니다. 체인 플레이트에서의 크로스컷 시험에서 그 효과가 증명되었습니다. |
※효과는 사용 환경에 따라 크게 다르므로, 실기에서 시험 후 평가해 주십시오.
③견고한 밀착성 |
|---|

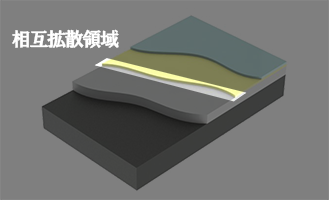

| 소지에서 1층째 2층째 사이에 상호확산 영역이 형성되어, 그 작용에 의해 견고한 밀착성이 실현되고, 산화의 원인이 되는 물과 공기가 소지에 들어가는 것을 저지합니다. |
※효과는 사용 환경에 따라 크게 다르므로, 실기에서 시험 후 평가해 주십시오.
④강도 저하 없음 |
|---|
| 지금까지의 표면 처리는 그 처리 공정에서 범용 롤러 체인보다 강도가 저하하고 있었습니다만, TLH는 강도 저하가 없습니다. 그 때문에 범용 롤러 체인에서 그대로 교체가 가능합니다. |
⑤ 부품 단체로의 표면 처리 |
|---|

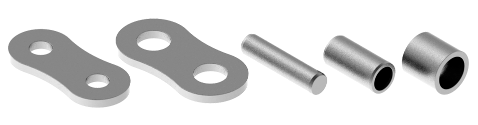

| 체인 조립 전 부품의 단계에서 핀 부시 롤러 플레이트에 표면 처리를 실시합니다. 그 때문에, 다른 표면 처리와 비교해 처리 불균일이 적고, 아름다운 외관을 하고 있습니다. |
⑥다품종에 대응 가능 |
|---|
| 표면 처리되므로 다양한 체인에 대응 가능합니다. 당사로 상담해 주십시오. |
⑦RoHS 대응 |
|---|
| RoHS에 대응하고 있으므로 안심하고 채용하실 수 있습니다. |

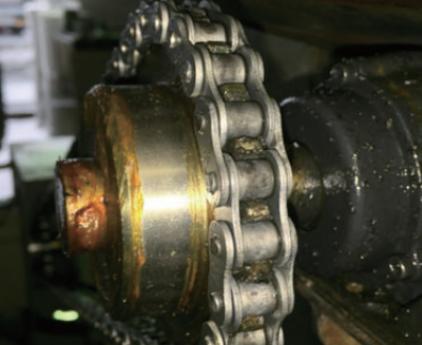

TLH 사양 의 도입 사례 문제점 과 결과 |
|---|
린넨 공급 산업
장치명：오시보리 자동 계수 포장기
사용 환경：염소 가스 발생 분위기
문제점

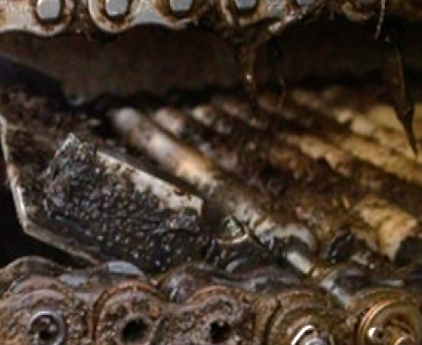

염소 가스 발생 분위기 속에서 슈퍼 실드 체인이 1년 만에 전체에서 녹이 발생하여 공기 중에 날아가 공조기를 고장시키고 있었다.
결과
TLH 롤러 체인으로 전환한 결과, 3년 이상 경과해도 체인에서 녹의 발생은 없고, 공조기의 고장도 없어졌다.
제지 산업
장치명：종이 포장 라인
사용 환경：무급유・종이분 분위기
문제점
종이를 운반하는 체인에서는 오일이 제품에 부착되지 않도록 탈지 된 체인을 사용했습니다. 그러나, 탈지된 체인에서는 녹이 발생하여, 그 녹이 종이에 부착하는 문제를 일으키고 있었다.
결과

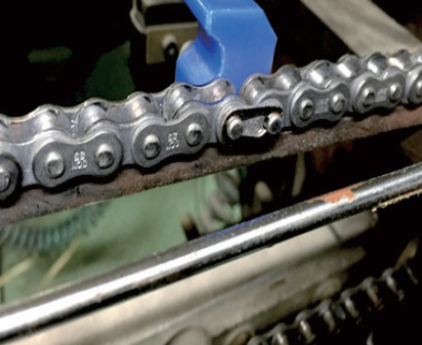

무급유로 TLH 롤러 체인을 채용했는데, 문제의 발생은 없어졌다.
철강 산업
장치명：제철 라인
사용 환경：수증기・먼지 분위기
문제점

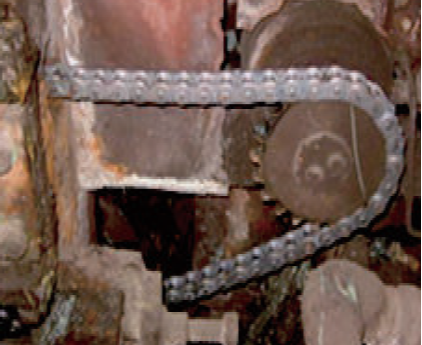

수증기를 포함한 더스트(산화철)가 걸리는 200~400도의 고온 환경에서 종래 표준 체인은 사용 한계가 1년이었다.
결과
TLH 롤러 체인을 채용한 결과, 1년 지나도 사용 한계에는 도달하지 않았다.
식품 산업
장치명: 야채 반송 라인
사용 환경: 진흙탕이 걸리는 분위기
문제점
체인에 진흙이 걸리는 환경 때문에, 종래는 스테인리스 체인을 사용하고 있었지만, 마모 신장이 격렬하게 연 4회 텐션 조정 등의 메인터넌스를 실시하고 있었다.
결과
TLH 롤러 체인으로 변경한 바, 1년 반 동안 노 메인터넌스로 사용해도 사용 한계에 도달하지 않았다.
비료 산업
장치명 : 화성비료제조라인
사용환경 : 비료분말 퇴적
문제점

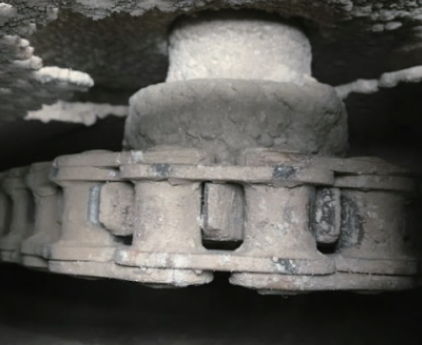

화성비료 ( 치소·인산·칼리 ) 의 가루가 춤추는 체인에 퇴적하는 환경에서는 부식에 의해 반년에 표준 체인은 굴곡 불량에 의해 사용 한계였다.
결과
TLH 롤러 체인으로 변경한 바, 무급유·노멘테로 3년 경과한 시점에서도 굴곡 불량이 없고, 사용 한계에 도달하지 않았다.
수산업계
장치명 : 조개 세척 장치
사용 환경 : 해수가 걸리는 분위기
문제점
해수가 걸리는 환경 때문에 표준 스테인리스 체인 및 강력한 타입의 스테인리스 체인을 사용하고 있었지만, 마모 신장이 심하게 문제가 되고 있었다.
결과

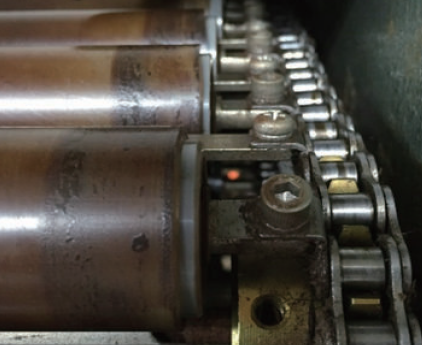

TLH 롤러 체인을 채용한 바, 5개월 경과 후에도 녹의 발생은 보이지 않았고, 마모 신장의 발생도 거의 보이지 않았다.
