제품정보 > 모터/펌프 > 육상 펌프 (주철) > 직결 / 비 자동

	[육상 펌프 (주철)]

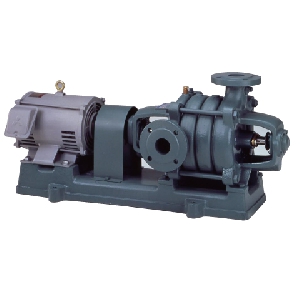

◎ 직결 / 비 자동 연기 MF 형 다단 펌프

					▶ 용도
						농업용 펌프				건축 설비 용 펌프
						일반 급 수용 펌프



▶ 제품특징

● 입체 날개를 가진 임펠러와 무리가없는 케이싱 유로가 높은 펌프 효율을 실현. ● 케이스는 독자적인 설계에 의한 볼 류트 구조 레이디 얼 방향의 하중은 유체 균형을 유지. ● 메인 베어링은 취급이 용이하고, 부하 용량이 큰 볼 베어링 앵귤러 베어링을 채용. ● 볼 류트 케이싱을 시작하고 획기적인 디자인 방법에서 극히 경량 · 소형화를 달성. 【허용 압입 압력】 [1.37MPa-(마감 전 양정 / 102) 또는 0.29MPa] 중 하나 【기타 특별 사양】 엔진 구동 페인트 색상 변경 등 ※ 특수 사양 변경의 경우 외형도 등이 표준 그림보다 바뀌기 때문에주의 해주십시오.

▶ 사양표
									50Hz 속도 1500min-1
구경 mm	형식	단수	전동기 출력 Kw	토출량 ㎥/min	양정 m		토출량 ㎥/min	양정 m		토출량 ㎥/min	양정 m
40	MF3-51.52	2	1.5	0.09	20		0.14	17		0.18	13
	MF3-51.53	3	1.5	0.09	30		0.14	25		0.18	20
	MF3-52.24	4	2.2	0.09	40		0.14	33		0.18	27
	MF3-52.25	5	2.2	0.09	50		0.14	42		0.18	33
	MF3-53.76	6	3.7	0.09	60		0.14	50		0.18	40
	MF3-53.77	7	3.7	0.09	70		0.14	58		0.18	47
	MF3-53.78	8	3.7	0.09	80		0.14	67		0.18	53
	MF3-55.59	9	5.5	0.09	90		0.14	75		0.18	60
	MF3-55.510	10	5	0.09	100		0.14	83		0.18	67
50	MF4-51.52	2	1.5	0.18	21		0.225	19		0.28	15
	MF4-52.53	3	2.2	0.18	31		0.225	28		0.28	23
	MF4-53.74	4	3.7	0.18	41		0.225	37		0.28	31
	MF4-53.75	5	3.7	0.18	52		0.225	47		0.28	38
	MF4-55.56	6	5.5	0.18	62		0.225	56		0.28	46
	MF4-55.57	7	5.5	0.18	72		0.225	65		0.28	54
	MF4-55.58	8	5.5	0.14	88		0.225	75		ㅡ	ㅡ
	MF4-57.58	8	7.5	ㅡ	ㅡ		ㅡ	ㅡ		0.28	61
	MF4-57.59	9	7.5	0.14	99		0.225	84		0.28	69
	MF4-57.510	10	7.5	0.14	110		0.225	93		0.28	77
65	MF5-52.22	2	2.2	0.28	21.5		0.34	19		0.44	16.5
	MF5-53.72	2	3.7	0.28	26		0.355	23		0.45	19
	MF5-53.73	3	3.7	0.28	39		0.355	35		0.45	28
	MF5-55.54	4	5.5	0.28	52		0.355	47		0.45	37
	MF5-57.55	5	7.5	0.28	65		0.355	58		0.45	47
	MF5-57.56	6	7.5	0.225	78		0.355	70		0.45	56
	MF5-5117	7	11	0.225	96		0.355	82		0.45	65
	MF5-5118	8	11	0.225	110		0.355	93		0.45	75
	MF5-5119	9	11	0.225	123		0.355	105		ㅡ	ㅡ
	MF5-5159	9	15	ㅡ	ㅡ		ㅡ	ㅡ		0.45	84
80	MF6-53.72	2	3.7	0.45	26.5		0.56	24		0.65	21
	MF6-55.52	2	5.5	0.45	30		0.56	28		0.71	23
	MF6-55.53	3	5.5	0.45	39.5		0.56	36		0.65	32
	MF6-57.53	3	7.5	0.45	45		0.56	42		0.71	35
	MF6-57.54	4	7.5	0.45	53		0.56	48		0.65	43
	MF6-5114	4	11	0.45	60		0.56	56		0.71	47
	MF6-5115	5	11	0.45	75		0.56	70		0.71	58
	MF6-5156	6	15	0.45	90		0.56	84		0.71	70
	MF6-5157	7	15	0.355	110		0.56	98		ㅡ	ㅡ
	MF6-518.57	7	18.5	ㅡ	ㅡ		ㅡ	ㅡ		0.71	82
	MF6-518.58	8	18.5	0.355	125		0.56	112		0.71	94
100	MF7-57.52	2	7.5	0.71	33		0.8	30		0.9	27
	MF7-5112	2	11	0.71	43		0.9	39		1.12	33
	MF5-5153	3	15	0.71	64.5		0.9	58.5		1.12	49.5
	MF7-518.54L	4	18.5	0.71	77		0.9	68		1.03	61
	MF7-518.54H	4	18.5	0.71	86		0.9	78		ㅡ	ㅡ
	MF7-5224	4	22	ㅡ	ㅡ		ㅡ	ㅡ		1.12	66
	MF7-5225L	5	22	0.71	96.2		0.9	85		1.03	76
	MF7-5225H	5	22	0.560	113		0.8	103		ㅡ	ㅡ
	MF7-5305	5	30	ㅡ	ㅡ		ㅡ	ㅡ		1.12	82.5
125	MF8-5152	2	15	1.12	44		1.4	36.5		1.6	31
	MF8-518.52	2	18.5	1.12	51		1.4	45		1.8	34
	MF8-5223	3	22	1.12	66		1.4	55		1.6	45
	MF8-5303	3	30	1.12	76		1.4	67		1.8	51
	MF8-5304	4	30	1.12	88		1.4	73		1.6	61
	MF8-5374	4	37	0.9	108		1.4	90		1.8	68
150	MF9-5302	2	30	1.8	56		2.25	47		2.5	42
	MF9-5372	2	37	1.8	68		2.25	61		2.8	47
	MF9-5453	3	45	1.4	90		2.25	69		2.5	62
	MF9-5553	3	55	1.4	108		2.25	92		2.8	71

									60Hz 속도 1800min-1
구경 mm	형식	단수	전동기 출력 Kw	토출량 ㎥/min	양정 m		토출량 ㎥/min	양정 m		토출량 ㎥/min	양정 m
40	MF3-61.52	2	1.5	0.1	29		0.16	24		0.2	20
	MF3-62.23	3	2.2	0.1	43		0.16	36		0.2	30
	MF3-63.74	4	3.7	0.1	57		0.16	48		0.2	40
	MF3-63.75	5	3.7	0.1	72		0.16	60		0.2	50
	MF3-65.56	6	5.5	0.1	86		0.16	72		0.2	60
	MF3-65.57	7	5.5	0.1	100		0.16	84		0.2	70
	MF3-65.58	8	5.5	0.1	114		0.16	96		ㅡ	ㅡ
	MF3-67.58	8	7.5	ㅡ	ㅡ		ㅡ	ㅡ		0.2	80
	MF3-67.59	9	7.5	0.1	129		0.16	108		0.2	90
50	MF4-62.22	2	2.2	0.2	29		0.25	26		0.315	21
	MF4-63.72	2	3.7	0.2	31		0.25	28		0.315	24
	MF4-63.73	3	3.7	0.2	46		0.25	42		0.315	36
	MF4-65.54	4	5.5	0.2	61		0.25	56		0.315	48
	MF4-65.55	5	5.5	0.2	73		0.25	66		0.315	54
	MF4-67.55	5	7.5	0.2	77		0.25	70		0.315	60
	MF4-67.56	6	7.5	0.2	92		0.25	84		0.315	72
	MF4-6117	7	11	0.16	113		0.25	98		0.315	84
	MF4-6118	8	11	0.16	131		0.25	112		0.315	96
65	MF5-63.72	2	3.7	0.315	32.5		0.4	28.5		0.46	25
	MF5-65.52	2	5.5	0.315	39		0.4	36		0.5	31
	MF5-65.53	3	5.5	0.315	49.5		0.4	44.5		0.46	39
	MF5-67.53	3	7.5	0.315	59		0.4	54		0.5	46
	MF5-6114	4	11	0.315	79		0.4	72		0.5	61
	MF5-6115L	5	11	0.315	90		0.4	83		0.475	73
	MF5-6115H	5	11	0.315	98		0.4	90		ㅡ	ㅡ
	MF5-6155	5	15	ㅡ	ㅡ		ㅡ	ㅡ		0.5	77
	MF5-6156	6	15	0.25	124		0.4	108		0.5	92
80	MF6-67.52	2	7.5	0.5	43		0.63	40		0.8	35
	MF6-6113	3	11	0.5	65		0.63	60		0.8	52
	MF6-6154	4	15	0.5	87		0.63	80		0.8	69
	MF6-618.55	5	18.5	0.4	113		0.63	100		0.8	87
	MF6-6226	6	22	0.4	134		0.63	120		0.8	103
100	MF7-6152L	2	15	0.8	55		1.0	50		1.25	41
	MF7-6152H	2	15	0.8	61		0.9	59		ㅡ	ㅡ
	MF5-618.52	2	18.5	ㅡ	ㅡ		ㅡ	ㅡ		1.25	50
	MF7-618.53	3	18.5	0.8	70.5		1.03	62		ㅡ	ㅡ
	MF7-6223L	3	22	0.8	82.5		1.0	75		1.15	68.5
	MF7-6223H	3	22	0.8	91.5		0.9	88.5		ㅡ	ㅡ
	MF7-6303	3	30	ㅡ	ㅡ		ㅡ	ㅡ		1.25	75
	MF7-6304L	4	30	0.8	110		1.0	100		1.15	91
	MF7-6304H	4	30	0.63	126		0.9	118		ㅡ	ㅡ
	MF7-6374	4	37	ㅡ	ㅡ		ㅡ	ㅡ		1.25	100
125	MF8-6222	2	22	1.25	59		1.5	52		ㅡ	ㅡ
	MF8-6302L	2	30	ㅡ	ㅡ		ㅡ	ㅡ		1.8	40.5
	MF8-6302H	2	30	1.25	70		1.6	62		2.0	48
	MF8-6373	3	37	1.25	88.5		1.6	73.5		1.8	63
	MF8-6453	3	45	1.25	105		1.6	93		2.0	72
150	MF9-6452	2	45	2.0	72		2.5	62		2.6	60
	MF9-6552	2	55	1.6	93		2.5	79		2.95	67
	MF9-6752	2	75	1.6	104		2.5	90		3.15	72

네오닉스 시스템은 Terada 社 의 모든 제품을 취급하고 있습니다. 홈페이지에 없는 제품들은 귀사로 문의 해주세요. ☎ 052-288-6801
