제품정보 > 산업용도포장비

┃ 분배장치

		소형 컴팩트 정밀 원주 도포 장치 NS-1MX-II

		● 본 제품은 워크를 돌려서 노즐을 리프팅시켜 원주 선긋기 도포하는 장치입니다. ● 미소 부품 경계선 신청에 특화하고있어, 일절의 헛됨을 생략 해, 컴팩트 보디화 (H490 × W300 × D350), 저가격 화를 실현. ● 마이크로 미터 내장 실린더은 끝 도포 노즐의 조정 · 재현성도 있습니다. ● 상하 좌우 및 각도 조정도 가능. 평면 신청은 물론 내면 외면의 경계선 선긋기 신청 가능. ● 워크 최대 φ100까지 신청 가능. ● 디지털 타이머 회전계를 표준 장비. ● 워크 어댑터 교환식이기 때문에, 기종 전환을 할 수 다품종 소량 생산이 가능합니다. ● 각종 접착제 · 그리스 · 오일 등의 미세 원주 선긋기 도포에 최적. ● 안정된 경계선 선긋기 도포하면 도포 작업 시간의 단축, 품질 향상을 도모 할 수 있습니다. ● 간이 작업에만 작업 경험자를 필요로하지 않습니다.

		사용 BALL PET	BP-107DN
		액송 탱크	AT-01P (B) (레귤레이터 첨부)
		전원 · 전압	AC100V (50/60HZ)
		공급 공기 압력	0.4 ~ 0.5MPa (드라이 에어)
		디스펜서 상하 스트로크	50mm (에어 실린더)
		어댑터 회전 수	디지털 30 ~ 150rpm
		디스펜서 경사 각도 조정	0 ~ 30 ° (수동)
		디스펜서 상하 위치 미동	0 ~ 25mm (마이크로 미터)
		좌우 조정 (신청 범위)	0 ~ 50mm (최대 φ100)
		대상 워크	외경 φ100 (MAX) · 높이 50mm (MAX)
		대상 워크	무게 1kg (MAX)
		회전 흔들림 정도	± 0.1mm

		표준형 원주 도포 장치 NS-1MD

		● 본 제품은 워크를 돌려서 노즐을 리프팅시켜 원주 선긋기 도포하는 장치입니다. ● 쉽게 경계선 신청을 할 수 워크 각도 조정기구 부착하여 내면 외면 신청이 가능하다. ● 상하 전후의 조정기구를 표준 장비. 끝 도포 노즐 위치를 간단하고 쉽게 조정할 수 있습니다. ● 표준 워크 수평시 최대 φ200까지 신청 가능. ● 워크 어댑터 교환식이기 때문에, 기종 전환을 할 수 다품종 소량 생산도 가능합니다. ● 안정된 경계선 선긋기 도포하면 도포 작업 시간의 단축, 품질 향상을 도모 할 수 있습니다. ● 간이 작업에만 작업 경험자를 필요로하지 않습니다.

		신청 직경 (수평시)	Max.φ200
		신청 지름 (각도 부착시)	Max.φ60
		휘둘러 직경 (수평시)	Max.φ230
		휘둘러 지름 (각도 부착시)	Max.φ100
		워크 전고	Max.45mm
		워크 중량	Max.4kg
		동시 신청 점	1 점 (1 액성)
		사용 가능한 점도	1 ~ 100000cps
		BALL PET	BP-107DN
		압송 탱크	AT-01P (B)
		기계 처리 능력	Max.2 초
		어댑터 회전 수	Max.120rpm (가변속)
		회전 진동	± 0.2mm
		각도 조정 범위	0 ° ~ 30 °
		오븐 하이트	50 ~ 110mm (수평시)
		노즐 스트로크	50mm
		작업 투입 · 취출	수동
		기계 무게	약 25kg
		사용 전압	AC100V 50/60Hz
		사용 공기 압력	0.4 ~ 0.5MPa (드라이 에어)

테이블 3 축 동시 제어 도포 로봇 AR-3TT

● 입체적인 물약 신청은 물론 미세한 점, 선, 경계선 신청이 가능합니다. ● 티칭 펜던트에서 쉽게 프로그램 가능. ※ 옵션의 PC 편집 소프트도있어. ● 3 축 X · Y · Z 방향 펄스 모터 서보 제어. ● 표준에서 신청 동작 범위 200 ㎜ × 200 ㎜와 400 ㎜ × 400 ㎜의 2 종류를 준비. ● (최대 속도 300 ㎜ / sec, 위치 반복 정밀도 ± 0.02 ㎜) ● 모든 물약 자동 도포 우리의 풍부한 바리에이션 중에서 선정 탑재 가능. ● 도포 작업의 자동화를 통해 비용 절감, 작업 효율 업을 도모 할 수 있습니다. ● 간이 작업에만 작업 경험자를 필요로하지 않습니다.

	200×200	400×400
동작 범위 (XYZ)	200×200×50(100)	400×400×50(100)
최대 하중 중량
워크	10kg
도구	2kg
최대 속도
X 축	300mm/sec
Y 축	300mm/sec
Z 축	300mm/sec ※ 50st는 280mm/sec
위치 반복 정밀도
X 축	± 0.02mm
Y 축	± 0.02mm
Z 축	± 0.02mm
프로그램 수	64 프로그램
포인트 기억 용량	3000 포인트
전원	AC100V
구동 방식	볼 스크류 (φ10mm 전조 C10)
모터 종류	펄스 모터
I / O 점수	16 / 16 점
무게	18.5kg	37.5kg

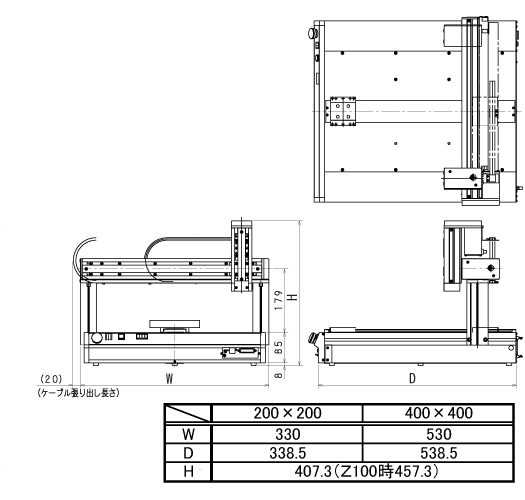

치수
폭 (W)	330	530
깊이 (D)	338.5	538.5
높이 (H)	407.3 (Z100시 457.3)

접착제 자동 도포 장치 특주 기계

● 디스펜서 제조 업체의 노하우를 도입 해 고객의 요구에 매치 한 반자동 · 전자동 도포 장치 · 도포 장치의 제작도하겠습니다. ● 모든 분야 · 액체 도포가 가능. 사용 작업에 따른 로봇 설비를 제안합니다. ● 방탄 도포 장치 · 특수 원주 도포 장치 · 기판 도포 장치 · 액상 가스켓 도포 장치 · etc 등 납품 실적 다수 있습니다. 부담없이 상담해주세요.
	자동 도포 로봇	물약 자동 신청 시스템

	나사 밸브 탑재 에폭시 경계선 신청	3 축 동시 제어 FIPG 도포 로봇

		소형 컴팩트 2 액 혼합 토출 장치 글루 믹스 201/202mini

		● 탁상 형 2 액형 토출 장치에서 한계까지 컴팩트 화를 실현. (사진 : W300 × D265 × H700) ● 정밀 기야뽄뿌 방식 채용, 용적 계량 압송에서 연속 운전 가능. 맥동이 없습니다. ● 탱크 압력 디지털 표시. 터치 패널 조작 방식. ● 당사 독자적인 토출 밸브 "바루펫토"은 액 조각 발군. ● A 제 · B 제를 각 기야뽄뿌 회전비에 의해 압송 비율을 조정. 혼합 비율도 조정할 수 있습니다. ● 첨단 혼합 토출 장치로 동적 믹서 타입 (201), 정적 믹서 타입 (202)의 두 조합도 가능합니다. ● 첨단 혼합 토출 장치 별도 설치하여 작업 공간의 감소도 꾀할 수 있습니다. ● 2 액 혼합 부에서 첨단 부품 수는 적고, 청소 등 유지 관리가 쉽습니다. ● 믹서에 경화 · 겔 방지 버리고 집 타이머 기능 표준 장비. ● 2 액형 자동 계량, 자동 혼합에 의해 작업 시간의 단축, 비용 절감을 꾀할 수 있습니다.

		배합비	100:100 ~ 100:10
		적응 재료	에폭시, 실리콘, 우레탄 수지
		적응 점도	50,000 mPa (cps) 이하 ※ 1
		가사	1 분 이상
		토출량	0.64ml ~ 연속 (참고 467ml / 분 -50,000 mPa · s)
		토출 정밀도	± 3 %
		계량 방식	펌프
		혼합 방식	동적 식 · 정적 식
		압송 탱크	AT-1 × 2 개 (SUS 제 · 1 리터)
		사용 전원	AC100V 50/60HZ
		사용 에어	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾
		본체 치수	W300 × D265 × H700 (레귤레이터 부 제외)
		본체 무게	약 50kg
		※ 1 액제로 50,000 mPa · s 이상 사용할 수있는 경우가 있습니다.

표준형 2 액 혼합 토출 장치 글루 믹스 201 / 202

글루 믹스 201 ● 정밀 펌프 방식 채용, 용적 계량 압송에서 연속 운전 가능. 맥동이 없습니다. ● 당사 독자적인 토출 밸브 "바루펫토"은 액 조각 발군. ● A 제 · B 제를 각 기야뽄뿌 회전비에 의해 압송 비율을 조정. 혼합 비율도 조정할 수 있습니다. ● 첨단 동적 믹서기 (모터 강제 교반)에서 혼합 토출 가능. ● 2 액 혼합 부에서 첨단 부품 수는 적고, 청소 등 유지 관리가 쉽습니다. ● 믹서에 경화 · 겔 방지 버리고 집 타이머 표준 장비. ● 액 사용량에 따라 다른 놓고 탱크도 선정 가능. ● 2 액형 자동 계량, 자동 혼합에 의해 작업 시간의 단축, 비용 절감을 꾀할 수 있습니다. 글루 믹스 202 ● 믹서 부는 카트리지 방식으로되어있어, 작업 종료시의 청소도 쉽게 할 수 있습니다. (정적 믹서를 제외하는 것만 간단한 청소) ● 혼합 정도에 따라 정적 믹서 선정. 교체가 가능합니다.
		글루 믹스 201 (동적 믹서 타입)

		글루 믹스 202 (정적 믹서 타입)

배합비	100:100 ~ 100:10
적응 재료	에폭시, 실리콘, 우레탄 수지
적응 점도	100,000 mPa · s (cps) 이하
가사	1 분 이상
토출량	0.64ml ~ 연속 (참고 467ml / 분 -5 만 mPa · s)
토출 정밀도	± 3 %
계량 방식	펌프
혼합 방식	동적 식 · 정적 식
압송 탱크	AT-2 2L × 2 개
사용 전원	AC100V 50/60HZ
사용 에어	0.4 ~ 0.5MPa (4 ~ 5kgf/cm ²⁾
본체 치수	W680 × D400 × H620
본체 무게	약 40kg

		안정기

		고점도 재료의 토출, 도포 양을 늘리고 싶다 토출 정밀도를 좀 더 안정시키고 싶다. 이러한 때에 최적입니다.
		● 토출 정밀도를 잘하고 싶다 ● 온도 조정이 어려운 ● 구슬 폭을 안정시키고 싶다 ● 배관을 단축 할 수 없다 ● 부드러운 필링을 원하는	· · · 이제 귀하의 장치에 쉽게 통합 할 수 정밀도도 UP합니다. · · · 주변 온도의 변화가 있어도 안정됩니다. · · · 펌프 압송에 의한 맥동이있는 경우에도 유효합니다. · · · 설비 배치 문제로 배관이 길어지는 경우도 유체 압력을 높일 수 있기 때문에 문제가 없습니다. · · · 유속 제어 할 수 있으므로 작업에 따른 도포 작업이 가능합니다.

		적응 재료	에폭시 · 실리콘 · UV 수지 에멀젼 오일 반죽 재료
		토출량	0.32ml ~ 연속 (참고 233ml / 분 · 5 만 cps)
		재료 압력	Ma × 5MPa (50Kgf/cm2)
		토출 정밀도	± 3 % 이하
		계량 방식	펌프 방식
		사용 전원	AC100V50/60HZ
		기어 부 재질	SUS 제
		외형 치수	W430 × D450 × H542 약 35kg
