| 제품명 |
BALL PET |
| 메이커 |
ACE GIKEN |
| 간략설명 |
|
|
★ 에어 압송 방식 선택 목록
☞ 토출 원리
탱크에서 압송 된 액체를 강제로 밸브를 개폐하여 토출하는 표준 BALL PET입니다.
|
┃ BALL PET 에어 압송 방식 선택 목록 |
|
★ BP-105DS-C
☞ UV 수지, 혐기성 액재 대응 색 백 방식 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DS-C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ UV 수지, 혐기성 액제 대응 색 백식 모델!
· UV, 혐기성 액제를 사용하여 밸브의 경화 없음.
· 색 백 방식으로 액 조각 최고.
하이 응답의 복 동식.
· 도포량 조정이 용이.
· UV, 혐기성 액제에 적합한 불소 코팅을 일부 사용한 모델 · 경량 모델
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
UV 계 · 혐기성 (나사 잠금) |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ2 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
100g |
|
|
|
|
|
최소 토출량 |
0.005ml |
|
|
|
|
|
Kv 값 |
0.96L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-107DN/DN-T
☞ UV 수지, 혐기성 액재 대응 니들 밸브 방식 접액부 올 수지 모델
|
|
액체 정량 토출 밸브 BALL PET BP-107DN/DN-T |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ UV 수지, 혐기성 액재 대응 니들 밸브 식 습식 올 수지 모델!
· 접액부의 분해 조립이 공구없이 누구나 쉽게 스피디하게 할 수 있습니다.
경량, 컴팩트 설계.
· 접액부가 올 수지 제이기 때문에, 힘 혐오 액재에도 대응할 수 있습니다.
니들 밸브를 채용하여 자연스러운 토출을 실현.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
· 더욱 낮은 점도의 액체 재료에도 대응 할 수있는 모델, BP-107DN-T도
신 등장.
· 접 동부 (실린더 튜브)는 옵션으로 알루 색상을 변경할 수 있습니다.
(표준 블랙)
※ 유량을 쉽게 조정할 수있는 정밀 마이크로 미터 첨부 사양도 변경할 수
있습니다.
(BP-107DN-MA / BP-107DN-T-MA)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
UV 계 · 혐기성 (나사 잠금) |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ2 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
무게 (약) |
110g |
|
|
|
|
|
최소 토출량 |
0.001ml |
|
|
|
|
|
Kv 값 |
0.42L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-107DN-P
☞ 순간 접착제 (표준) 대응 모델
|
|
액체 정량 토출 밸브 BALL PET BP-107DN-P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 순간 접착제 (표준) 대응 모델!
· 인기 모델 중 하나 BP-107DN를 기반으로 순간 접착제 (표준)에 사용할 수
있도록 접액부의 일부 PP를 채용 한 모델.
· 편리한 사용은 BP-107DN 양도. (공구없이 간단 스피디 분해)
밸브에서 습기에 의한 재료 경화를 일으키지 않는 궁리가 된 보디.
경량, 컴팩트 설계.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
· 더욱 낮은 점도의 액체 재료에도 대응 할 수있는 모델, BP-107DN-PT도
신 등장.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
시아 계 (순간 접착제) |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ2 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
무게 (약) |
110g |
|
|
|
|
|
최소 토출량 |
0.001ml |
|
|
|
|
|
Kv 값 |
0.42L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DSE
☞ 식초 비, 1 액 에폭시 대응 소형 보디 대용량 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DSE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 식초 비, 1 액 에폭시 대응 소형 보디 대용량 모델!
· 당사 BP-107DN, BP-105DS-C에 비해 약 5 배의 토출량의 실현.
· 색 백 방식으로 액 조각 최고.
각형 보디 채용으로 피팅의 방향을 변경 가능.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
옵션으로 습기 경화형 실리콘 대응 모델도 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
식초 비 (유제) · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ3 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
125g |
|
|
|
|
|
최소 토출량 |
0.01ml |
|
|
|
|
|
Kv 값 |
3.72L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DNE
☞ UV 수지, 약액, 용제, 순간 접착제 용 수지 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DNE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ UV 수지, 약액, 용제, 순간 접착제 용 수지 모델!
· 접액부 올 수지 (PPS 수지, 불소 수지 등 채용)에서 충분한 내용 제성,
내 약품성을 확보했다.
· 또한 외부로부터의 자외선을 셧아웃.
다이어프램 및 밸브의 일체 설계로 뛰어난 내구성.
· 더 신형 밸브 모양의 채용으로 토출 정밀도 UP과 발군의 액 조각.
신기구 채용으로 기존의 공기 빼기 작업이 필요 없습니다.
기포 혼입을 최대한 배제했다.
경량, 컴팩트 설계로 자동 기 탑재에 적합합니다.
각형 보디 채용으로 피팅의 방향을 변경 가능.
마이크로 미터에 의한 스트로크 조정 기능으로 토출량의 미세 조정이
가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
UV 수지 · 혐기성 수지 · 약품 · 용제 기타 |
|
|
|
|
|
|
적응 점도 |
30Pa · s (30,000 mPa · s)까지 |
|
|
|
|
|
오리피스 |
φ1.5 |
|
|
|
|
|
액송 압력 |
MAX0.2MPa |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
무게 (약) |
90g |
|
|
|
|
|
최소 토출량 |
0.001ml |
|
|
|
|
|
Kv 값 |
0.60L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DS-SX1
☞ 약액, 용제 용 작은 소형 금속 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DS-SX1 스트로크 조절 유형 |
|
|
|
|
|
|
|
|
|
|
|
|
○ 약액, 용제 용 작은 소형 금속 모델!
· 접액부는 금속 (SUS 제)와 불소 수지를 채용.
초소형 보디에 높은 내구성과 높은 기능을 집약시켰다.
· 색 백 방식 채용으로 액 조각 최고.
컴팩트 설계로 자동 기 탑재에 적합합니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
· 소량 토출 실리콘, 기름, 저점도 그리스 등에도 대응.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
고무계 · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ1.2 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
최소 토출량 |
0.001ml |
|
|
|
|
|
Kv 값 |
0.66L/min |
|
|
|
|
|
무게 |
130g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
액체 정량 토출 밸브 BALL PET BP-105DS-SX2 스트로크 일정한 유형 |
|
|
|
|
|
|
|
|
|
|
|
|
○ 약액, 용제 용 작은 소형 금속 모델!
· 접액부는 금속 (SUS 제)와 불소 수지를 채용.
초소형 보디에 높은 내구성과 높은 기능을 집약시켰다.
· 색 백 방식 채용으로 액 조각 최고.
컴팩트 설계로 자동 기 탑재에 적합합니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
· 소량 토출 실리콘, 기름, 저점도 그리스 등에도 대응.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
고무계 · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ1.2 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
최소 토출량 |
0.001ml |
|
|
|
|
|
Kv 값 |
0.66L/min |
|
|
|
|
|
무게 |
100g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DE
☞ 필러 (충전제)들이 액재 (에폭시, 실리콘, 용제 (고무) 계) 대응 대용량 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 필러 (충전제)들이 액재 (에폭시, 실리콘, 용제 (고무) 계) 대응 대용량 모델!
전용 특수 밸브 시트 채용으로 필러들이 재료 사용, 높은 내구성을 실현.
대용량 토출이 가능하며, 충전, 실링에 적합.
· 색 백 방식 채용으로 액 조각 최고.
· 접액부에 높은 내구성을 자랑하는 울트라 스틸, SUS, 불소 수지를 채용.
· 복동 식에서 하이 리스폰스.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 실리콘 고무계 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
모델 |
높은 내구성 / SUS 제 |
|
|
|
|
|
무게 (약) |
350g |
|
|
|
|
|
토출량 |
1.25g/sec (10,000 mPa · s) |
|
|
|
|
|
Kv 값 |
4.68L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DE-B
☞ 필러 (충전제)들이 액재 (에폭시, 용제 (고무) 계) 경량 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DE-B |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 필러 (충전제)들이 액재 (에폭시, 용제 (고무) 계) 대응 대용량 모델!
전용 특수 밸브 시트 채용으로 필러들이 재료 사용, 높은 내구성을 실현.
대용량 토출이 가능하며, 충전, 실링에 적합.
· 접액부에 POM 다른, 높은 내구성을 자랑하는, SUS, 불소 수지를 채용.
· 색 백 방식 채용으로 액 조각 최고.
· 복동 식에서 하이 리스폰스.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 오일 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
모델 |
높은 내구성 / POM 제 |
|
|
|
|
|
무게 (약) |
185g |
|
|
|
|
|
토출량 |
1.25g/sec (10,000 mPa · s) |
|
|
|
|
|
Kv 값 |
4.68L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DE-C
☞ UV 수지, 혐기성 액제 대응 대용량 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DE-C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ UV 대응 대용량 모델!
대용량 토출이 가능하며, 충전, 실링에 적합.
· 접액부에, POM, 불소 수지 및 불소 코팅을 일부 채용으로 UV 수지,
혐기성 액제 대응했다.
· 색 백 방식 채용으로 액 조각 최고.
· 복동 식에서 하이 리스폰스.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
UV 계 · 혐기성 (나사 잠금) · 식초 비 (에멀젼) |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
모델 |
접액부 테플론 코팅 / POM 제 |
|
|
|
|
|
무게 (약) |
180g |
|
|
|
|
|
토출량 |
1.25g/sec (10,000 mPa · s) |
|
|
|
|
|
Kv 값 |
4.68L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105D-X
☞ 에폭시, 고무계 대응, 유체 장치 방식 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105D-X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시, 고무계 대응, 유체 장치 방식 모델!
홀더에 장착했다 상태에서 접액부 이동할 수있는 우리 고유의 유체
장치 방식.
· 당사 독자적인 방식으로 격막 내구성이 큰폭으로 UP
· 색 백 방식 채용으로 액 조각 최고.
밸브 방출 속도 조절기구에 의해, 액체 재료의 초기 돌출 량의 조정이
가능합니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
옵션으로 접액부 SUS 제 이용하실 수 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
고무계 · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ3 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
220g |
|
|
|
|
|
최소 토출량 |
0.01ml |
|
|
|
|
|
Kv 값 |
3.42L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DL-X
☞ BP-105D-X의 대용량 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DL-X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ BP-105D-X의 대용량 모델!
· 오휘리스 직경을 확대함으로써 BP-105D-X는 못했다 유량을 커버.
(액 입구 Rc3 / 8 대형화)
· 당사 독자적인 방식으로 격막 내구성이 큰폭으로 UP
· 색 백 방식 채용으로 액 조각 최고.
홀더에 장착했다 상태에서 접액부 이동할 수있는 우리 고유의 유체
장치 방식.
밸브 방출 속도 조절기구에 의해, 액체 재료의 초기 돌출 량의 조정이
가능합니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
옵션으로 접액부 SUS 제 이용하실 수 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
고무계 · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ4 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
250g |
|
|
|
|
|
최소 토출량 |
0.01ml (DL-X A 형 노즐 장착시) |
|
|
|
|
|
Kv 값 |
6.12L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-105DLL-X
☞ BP-105DL-X의 더 큰 용량의 모델
|
|
액체 정량 토출 밸브 BALL PET BP-105DLL-X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ BP-105DL-X의 더 큰 용량의 모델!
오리피스 지름을 확대함으로써 BP-105DL-X도 못했다 유량을 커버.
(대형 액 입구 Rc1 / 2)
· 당사 독자적인 방식으로 격막 내구성이 큰폭으로 UP
· 색 백 방식 채용으로 액 조각 최고.
밸브 방출 속도 조절기구에 의해, 액체 재료의 초기 돌출 량의 조정이
가능합니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
· 대형 노즐이 설치 가능.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
고무계 · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ10 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
500g |
|
|
|
|
|
최소 토출량 |
0.01ml |
|
|
|
|
|
Kv 값 |
10.20L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-107DN-SP
☞ 이중관 스프레이 방식 BALL PET
|
|
액체 정량 토출 밸브 BALL PET BP-107DN-SP |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 이중관 분무 BALL PET!
· 이중관으로 액재와 공기의 이류 체를 제어합니다.
노즐 아래에 분무가 가능.
· 두 유체 제어에 의해 살포 농도, 살포 상태를 조절 · 바루펫토을 기반으로
하고 있기 때문에 뛰어난 토출 정밀도.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
※ 유량을 쉽게 조정할 수있는 정밀 마이크로 미터 첨부 사양도 변경할 수
있습니다.
(BP-107DN-SP-MA / BP-107DN-SP-T-MA)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
식초 비닐 계 · 오일 · 약액 · 도료 · 그리스 기타 |
|
|
|
|
|
|
적응 점도 |
저점도 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
무게 (약) |
140g |
|
|
|
|
|
액송 압력 |
Max 0.5MPa |
|
|
|
|
|
접액부 재질 |
POM, 테프론, PPS, 하이뽀리 노즐 (SUS) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-107DNII-SP
☞ 포괄적 스프레이 방식 바루펫토
사양 마이크로 게이지 방식 모델
|
|
액체 정량 토출 밸브 BALL PET BP-107DNII-SP |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 포괄적 분무 BALL PET!
· 액재와 에어 두 유체의 제어가 가능.
· 액재와 공기 토출구를 분리하는 것으로 광범위하게 살포 할 수 있습니다.
· 두 유체 제어에 의해 살포 농도, 살포 상태를 조절 · 바루펫토을 기반으로
하고 있기 때문에 뛰어난 토출 정밀도.
마이크로 미터 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
· 원형 · 타원형 범위에 살포 가능
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
오일 · 약액 · 도료 다른 |
|
|
|
|
|
|
적응 점도 |
저점도 |
|
|
|
|
|
토출량 |
0.001ml ~ 연속 |
|
|
|
|
|
제어 압력 |
0.25MPa (2.5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
액송 압력 |
Max 0.3MPa |
|
|
|
|
|
무게 (약) |
300g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-107DNII
☞ 정밀 니들 밸브 방식 미소 량 토출 모델
|
|
액체 정량 토출 밸브 BALL PET BP-107DNII |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 정밀 니들 밸브 방식 미소 량 토출 모델!
· 미소 량 위해 설계된 정밀 모델.
· 복동 식에서 하이 리스폰스, 고속 토출이 가능하다.
마이크로 미터에 의한 스트로크 조정 기능으로 토출량의 미세 조정이
가능하다.
외관은 올 SUS 제
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
오일 약액 다른 |
|
|
|
|
|
|
적응 점도 |
저점도 |
|
|
|
|
|
오리피스 |
φ2 |
|
|
|
|
|
제어 압력 |
0.25MPa (2.5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
215g |
|
|
|
|
|
최소 토출량 |
0.0005ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

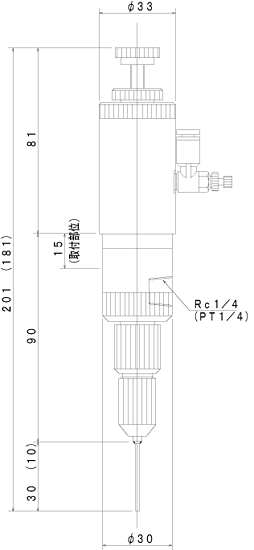

★ BP-109-01S
☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa. 사양 색 백 방식 모델
|
|
액체 정량 토출 밸브 BALL PET BP-109-01S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa 사양 색 백식 모델!
· 고압 펌프 등으로 압송하는 경우 5MPa.까지 압력으로 사용 가능.
· 색 백 방식 채용으로 액 조각 최고.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
|
실리콘 그리스 |
|
|
|
|
|
|
재료 압송 압력 (MPa) |
정격 |
5 |
|
|
|
|
|
최대 |
7 |
|
|
|
|
|
오리피스 |
|
φ3 |
|
|
|
|
|
습식 재질 |
|
본체 SUS
봉인 NBR · POM |
|
|
|
|
|
제어 압력 |
|
0.4~0.5MPa (4~5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
동작 |
|
복동 |
|
|
|
|
|
무게 (약) |
|
500g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-109N-01 (단종)
☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa. 사양 니들 밸브 방식
|
|
액체 정량 토출 밸브 BALL PET BP-109N-01 (단종) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 5MPa 사양 니들
밸브 방식 모델!
· 고압 펌프 등으로 압송하는 경우 5MPa.까지 압력으로 사용 가능.
니들 밸브 방식 채용으로 액재 초기 돌출이 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
|
실리콘 그리스 |
|
|
|
|
|
|
재료 압송 압력 (MPa) |
정격 |
5 |
|
|
|
|
|
최대 |
7 |
|
|
|
|
|
오리피스 |
|
φ3 |
|
|
|
|
|
습식 재질 |
|
본체 SUS
봉인 NBR · POM |
|
|
|
|
|
제어 압력 |
|
0.4~0.5MPa (4~5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
동작 |
|
단동 |
|
|
|
|
|
무게 (약) |
|
500g |
|
|
|
|
|
Kv 값 |
|
4.44L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-109N-02
☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 10MPa. 사양 니들 밸브 방식
|
|
액체 정량 토출 밸브 BALL PET BP-109N-02 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 10MPa 사양 방식 모델!
· 고압 펌프 등으로 압송하는 경우 10MPa.까지 압력으로 사용 가능.
니들 밸브 방식 채용으로 액재 초기 돌출이 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
|
실리콘 그리스 |
|
|
|
|
|
|
재료 압송 압력 (MPa) |
|
5 |
|
|
|
|
|
최대 |
10 |
|
|
|
|
|
오리피스 |
|
φ3 |
|
|
|
|
|
습식 재질 |
|
본체 SUS
봉인 NBR · POM |
|
|
|
|
|
제어 압력 |
|
0.4~0.5MPa (4~5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
동작 |
|
단동 |
|
|
|
|
|
무게 (약) |
|
550g |
|
|
|
|
|
Kv 값 |
|
2.64L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

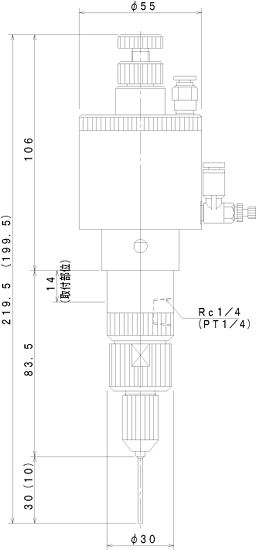

★ BP-109N-03R
☞ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 20MPa. 사양 니들 밸브 방식
|
|
액체 정량 토출 밸브 BALL PET BP-109N-03R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 실리콘 씰 그리스 등의 고점도 액 제 대응 내압 20MPa 사양 방식 모델!
· 고압 펌프 등으로 압송하는 경우 20MPa.까지 압력으로 사용 가능.
니들 밸브 방식 채용으로 액재 초기 돌출이 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
|
실리콘 그리스 |
|
|
|
|
|
|
재료 압송 압력 (MPa) |
|
5 |
|
|
|
|
|
최대 |
20 |
|
|
|
|
|
오리피스 |
|
φ3 |
|
|
|
|
|
습식 재질 |
|
본체 SUS
봉인 NBR · POM |
|
|
|
|
|
제어 압력 |
|
0.4~0.5MPa (4~5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
동작 |
|
복동 |
|
|
|
|
|
무게 (약) |
|
600g |
|
|
|
|
|
Kv 값 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 용적 계량 방식 선택 목록
☞ 온도에 따른 점도 변화에 관계없이 고정밀 (± 1 %) 안정 토출을 얻을 수있는 초정밀 플런저 식 BALL PET
|
┃ BALL PET 용적 계량 방식 선택 목록 |
|
★ BP-100-01R
☞ 에폭시 UV 수지 대응.
토출량 0.0007 ~ 0.007ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-01R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델.
· 0.0007ml ~ 0.007ml의 토출량을 커버합니다.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정도 가능.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 UV 수지 |
|
|
|
|
|
|
적응 점도 |
중 점도 |
|
|
|
|
|
오리피스 |
φ1 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
155g |
|
|
|
|
|
토출량 |
0.0007 ~ 0.007ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-100-02R
☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출
토출량 0.003 ~ 0.03ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-02R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델.
· 0.003ml ~ 0.03ml의 토출량을 커버합니다.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정도 가능.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 UV 수지 |
|
|
|
|
|
|
적응 점도 |
중 점도 |
|
|
|
|
|
오리피스 |
φ2 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
185g |
|
|
|
|
|
토출량 |
0.003 ~ 0.03ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출
토출량 0.007 ~ 0.098ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-03 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델.
· 0.007ml ~ 0.098ml의 토출량을 커버합니다.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정도 가능.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 UV 수지 |
|
|
|
|
|
|
적응 점도 |
중 점도 |
|
|
|
|
|
오리피스 |
φ3 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
140g |
|
|
|
|
|
토출량 |
0.007 ~ 0.098ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출
토출량 0.019 ~ 0.266ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델.
· 0.019ml ~ 0.266ml의 토출량을 커버합니다.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정도 가능.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 UV 수지 |
|
|
|
|
|
|
적응 점도 |
중 점도 |
|
|
|
|
|
오리피스 |
φ3 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
160g |
|
|
|
|
|
토출량 |
0.019 ~ 0.266ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 에폭시 UV 수지 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출
토출량 0.05 ~ 0.7ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-08 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시 UV 수지 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델.
· 0.05ml ~ 0.7ml의 토출량을 커버합니다.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정도 가능.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 UV 수지 |
|
|
|
|
|
|
적응 점도 |
중 점도 |
|
|
|
|
|
오리피스 |
φ3 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
420g |
|
|
|
|
|
토출량 |
0.05 ~ 0.7ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-100-08H
☞ 고점도 액체 재료 (에폭시, 그리스) 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출
토출량 0.05 ~ 0.7ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-08H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 고점도 액체 재료 (에폭시, 그리스) 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 토출 정밀도가 ± 2 % 이내를 자랑하는 정밀도 최우선 모델.
· 0.05ml ~ 0.7ml의 토출량을 커버합니다.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 액체 재료 고압 대응.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 그리스 |
|
|
|
|
|
|
적응 점도 |
고점도 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
재료 압송 압력 |
|
|
|
|
|
|
무게 (약) |
660g |
|
|
|
|
|
토출량 |
0.05 ~ 0.7ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ BP-100-01R · 02R ~ 03.05 PPS
☞ UV 수지, 혐오 액재 대응. 초정밀 플런저 밸브. 점도 변화에 관계없이 안정된 정밀 토출
토출량 0.0007 ~ 0.266ml
|
|
액체 정량 토출 밸브 BALL PET BP-100-01R · 02R ~ 05PPS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ UV 수지, 혐오 액재 대응. 초정밀 플런저 밸브.
점도 변화에 관계없이 안정된 정밀 토출!
· 지금까지 없었던 UV, 혐오 양 경량 토출을 실현.
· 토출 정밀도가 ± 1 % 이내를 자랑하는 정밀도 최우선 모델.
· 표준 BP100 시리즈뿐만 아니라 01 ~ 05의 각 모델을 레퍼토리.
08 모델에만 없습니다.
· 각 기종에 따른 다양한 유속을 커버합니다. (표준 100 시리즈의 값을 참고.
· 한 번 스트로크를 세트하면 온도에 따른 점도 변화 나 공기 압력 변동이
있어도 정밀 토출이 가능하다.
· 점도 변화에 의한 압력 보정 및 조정이 필요 없습니다.
· 스트로크 조정 기능으로 토출량의 미세 조정도 가능.
· 당사 독자적인 Seal 방식 채용으로 높은 내구성을 실현.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
토출량에 따라 4 종의 라인업! |
|
|
|
|
|
|
|
|
|
|
BP-100-01RPPS |
BP-100-02RPPS |
BP-100-03PPS |
BP-100-05PPS |
|
|
|
|
|
토출 정밀도 |
± 1 % 이내 |
|
|
|
|
|
토출량 (ml) |
0.0007 ~ 0.007 |
0.003 ~ 0.03 |
0.007 ~ 0.098 |
0.019 ~ 0.266 |
|
|
|
|
|
적응 점도 |
1000 ~ 10000mP · s (1000 ~ 100000cps) |
|
|
|
|
|
제어 압력 |
0.4MPa ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
액송 압력 |
Max0.3MPa (옵션 Max0.5MPa) |
|
|
|
|
|
최대 응답 횟수 |
120 회 / min |
|
|
|
|
|
액체 입구 구경 |
Rc1 / 8 (PT1 / 8) |
|
|
|
|
|
실린더 에어 조작 포트 |
φ4 원터치 피팅 부착 (스피드 콘트롤러 첨부) |
|
BP-100-01RPPS
|
BP-100-02RPPS
|
|
|
|
|
접액부 재질 |
POM, PTFE, PPS, NBR, SUS304 (테플론 코팅 첨부) |
|
|
|
|
|
|
|
적용 유체 |
나사 잠금, 혐기성 접착제, UV 수지 |
|
|
|
|
|
|
※ 상기 사양은 어디 까지나 참고 값입니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BP-100-03PPS
|
BP-100-05PPS
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 2 액 혼합 선택 목록
☞ 2 액성 수지를 자동으로 혼합 토출하는 정적 믹서 식.
★ STU-107DNL
☞ 변성 아크릴 2 액형 수지 전용 니들 밸브 방식 디스펜서
|
|
액체 정량 토출 밸브 BALL PET STU-107DNL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 변성 아크릴 2 액형 수지 전용 니들 밸브 식 디스펜서
· 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다.
노즐 만 혼합 교반합니다.
· 토출량의 조정도 간단하게 할 수 있습니다.
※ 유량을 쉽게 조정할 수있는 정밀 마이크로 미터 첨부 사양도 변경할 수
있습니다.
(STU-107DN-MAL)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
변성 아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
가사 |
1 분 이상 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
무게 (약) |
290g |
|
|
|
|
|
Kv 값 |
0.33L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 변성 아크릴 2 액형 수지에 적합한 색 백 방식 디스펜서
|
|
액체 정량 토출 밸브 BALL PET STU-105DS-CL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 변성 아크릴 2 액형 수지에 적합한 색 백 방식 디스펜서
· 색 백 방식 채용으로 액 조각이 양호합니다.
· 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다.
노즐 만 혼합 교반합니다.
· 토출량의 조정도 간단하게 할 수 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
변성 아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
가사 |
1 분 이상 |
|
|
|
|
|
구동 제어 기기 |
전자식 방향 전환 밸브(5 포트 형) |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) |
|
|
|
|
|
무게 (약) |
270g |
|
|
|
|
|
Kv 값 |
0.41L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 하이 리스폰스 인 복 동식
미소 량 아크릴 2 액을 고속 토출
|
|
액체 정량 토출 밸브 BALL PET STU-105DSE-CL2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 미소 량 아크릴 2 액형 전용 정적 토출 장치
접액부에 PPS 수지를 사용하고 있습니다.
테플론 코팅 밸브 시트에 색 가방이 효과가 있습니다.
경화 시간이 빠른 아크릴 2 액형의 미소 량 토출에 특화 한 고성능
밸브 유닛!
밸브 자체도 소형화에 성공!
정적 믹서를 사용하는 일로 미소 량 토출을 간단하게 실현!
고속 택트으로 한층 더 미소 량 화가 가능합니다.
|
|
|
|
|
|
|
■ 사양 |
|
|
|
|
|
|
|
|
|
|
|
|
최소 토출량 |
0.005ml |
제어 에어 |
0.4 ~ 0.5MPa |
|
|
|
|
|
무게 |
300g |
액송 압력 |
MAX0.5MPa |
|
|
|
|
|
■ 정적 믹서 일람표 |
|
|
|
|
|
|
|
|
|
|
제품 번호 |
G |
H |
|
|
|
|
|
|
마리 수 |
7 |
7 |
|
|
|
|
|
|
날개 지름 (mm) |
3 |
5.4 |
|
|
|
|
|
|
내용량 (mL) |
0.19 |
0.78 |
|
|
|
|
|
|
재료 |
날개 |
PP |
PP |
|
|
|
|
|
|
주사기 |
PP |
PP |
|
|
|
|
|
|
적응 기종 |
아크릴 2 액형 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 고압 대응 에폭시 2 액형 수지에 적합한 정적 믹서 방식 교반 토출 밸브
|
|
액체 정량 토출 밸브 BALL PET STU-109-01S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 고압 대응 에폭시 2 액형 수지에 적합한 정적 믹서 식 교반 토출 밸브
· 색 백 방식 채용으로 액 조각이 양호합니다.
· 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다.
노즐 만 혼합 교반합니다.
· 토출량의 조정도 간단하게 할 수 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
1 ~ 600Pa · s |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
가사 |
6 분 이상 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
액송 압력 |
정격 |
5MPa (50kgf/cm 2) |
|
|
|
|
|
Max |
7MPa (70kgf/cm 2) |
|
|
|
|
|
접액부 재료 |
SUS304, POM, NBR |
|
|
|
|
|
무게 (약) |
1310g |
|
|
|
|
|
Kv 값 |
0.70L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 에폭시 2 액형 수지에 적합한 정적 믹서 방식 교반 토출 밸브
|
|
액체 정량 토출 밸브 BALL PET STU-105DE-C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시 2 액형 수지에 적합한 정적 믹서 식 교반 토출 밸브
· 색 백 방식 채용으로 액 조각이 양호합니다.
· 원터치 식 믹서 노즐 유지 보수가 매우 용이합니다.
노즐 만 혼합 교반합니다.
· 토출량의 조정도 간단하게 할 수 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
가사 |
6 분 이상 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) |
|
|
|
|
|
무게 (약) |
680g |
|
|
|
|
|
Kv 값 |
0.86L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
☞ 2 액성 수지 아크릴 · 에폭시를 정적 방식으로 토출
|
|
표준형 2 액 혼합 토출 장치 글루 믹스 201 / 202 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
글루 믹스 201
● 정밀 펌프 방식 채용, 용적 계량 압송에서 연속 운전 가능. 맥동이 없습니다.
● 당사 독자적인 토출 밸브 "바루펫토"은 액 조각 발군.
● A 제 · B 제를 각 기야뽄뿌 회전비에 의해 압송 비율을 조정. 혼합 비율도
조정할 수 있습니다.
● 첨단 동적 믹서기 (모터 강제 교반)에서 혼합 토출 가능.
● 2 액 혼합 부에서 첨단 부품 수는 적고, 청소 등 유지 관리가 쉽습니다.
● 믹서에 경화 · 겔 방지 버리고 집 타이머 표준 장비.
● 액 사용량에 따라 다른 놓고 탱크도 선정 가능.
● 2 액형 자동 계량, 자동 혼합에 의해 작업 시간의 단축, 비용 절감을 꾀할 수
있습니다.
글루 믹스 202
● 믹서 부는 카트리지 방식으로되어있어, 작업 종료시의 청소도 쉽게 할 수
있습니다.
(정적 믹서를 제외하는 것만 간단한 청소)
● 혼합 정도에 따라 정적 믹서 선정. 교체가 가능합니다.
|
|
|
|
|
|
|
|
글루믹스 202
(동적 믹서 타입) |
|
|
|
|
|
|
|
|
|
|
|
글루믹스 202
(정적 믹서 타입) |
|
|
|
|
|
|
|
|
|
|
|
|
배합비 |
100:100 ~ 100:10 |
|
|
|
|
|
|
적응 재료 |
에폭시, 실리콘, 우레탄 수지 |
|
|
|
|
|
적응 점도 |
100,000 mPa · s (cps) 이하 |
|
|
|
|
|
가사 |
1 분 이상 |
|
|
|
|
|
토출량 |
0.64ml ~ 연속 (참고 467ml / 분 -5 만 mPa · s) |
|
|
|
|
|
토출 정밀도 |
± 3 % |
|
|
|
|
|
계량 방식 |
펌프 |
|
|
|
|
|
혼합 방식 |
동적 식 · 정적 식 |
|
|
|
|
|
압송 탱크 |
AT-2 2L × 2 개 |
|
|
|
|
|
사용 전원 |
AC100V 50/60HZ |
|
|
|
|
|
사용 에어 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) |
|
|
|
|
|
|
본체 치수 |
W680 × D400 × H620 |
|
|
|
|
|
|
본체 무게 |
약 40kg |
|
|
|
|
|
|
|
|
|
|
|
|
☞ 아크릴 2 액형 수지 전용 정적 믹서 방식 핸디 타입 모델
|
|
액체 정량 토출 밸브 2 액형 핸드 피스 HP-201 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 아크릴 2 액형 수지 전용 정적 믹서 식 핸디 타입 모델
· 끝이 원터치 고정 믹서 노즐이므로 혼합 된 상태로 토출됩니다.
· 혼합은 노즐 부 만.
· 전원 불필요하고 공기만으로 사용하실 수 있습니다.
· 핸디 타입에서 직접 신청이 손쉽게 효율 UP
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s (50000cps) 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
무게(약) |
400g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
액체 정량 토출 밸브 2 액형 핸드 피스 HP-202 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 아크릴 2 액형 수지 전용 2 개 노즐 팁 혼합 식 핸디 타입 모델
· 끝이 2 개 노즐 팁 혼합 식이므로, 방치해도 경화하지 않습니다.
· 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서.
· 전원 불필요하고 공기만으로 사용하실 수 있습니다.
· 핸디 타입에서 직접 신청이 손쉽게 효율 UP
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s (50000cps) 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
무게(약) |
400g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
액체 정량 토출 밸브 2 액형 핸드 피스 HP-203 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 아크릴 2 액형 수지 전용 이중관 노즐 식 핸디 타입 모델
· 끝이 이중관 노즐 식이므로, 사용 후 가볍게 닦아내는 것만으로 방치
있습니다.
· 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서.
· 전원 불필요하고 공기만으로 사용하실 수 있습니다.
· 핸디 타입에서 직접 신청이 손쉽게 효율 UP
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s (50000cps) 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
무게(약) |
400g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 스크류 밸브 선택 목록
☞ 나사 밸브 분배기 SB-110 시리즈
고점도 유체를 정밀하게 선 도포 점 도포를 실현!
★ SB-110
☞ 에폭시, 크림 솔더, 실버 페이스트, 열경화성 실리콘, 그리스 등 점도 30Pa · s 이상의 액체 재료에 대응.
|
|
액체 정량 토출 밸브 나사 밸브 SB-110 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 에폭시, 크림 솔더, 실버 페이스트, 열경화성 실리콘, 그리스 등
점도 30,000 mPa · s 이상의 액체 재료에 대응.
고점도 액체 재료를 스크류 회전축에서 정밀한 고속 토출있는 하이 엔드
모델!
스크류 축의 회전에 의해 고압 정밀 토출이 가능하다.
· 기존 디스펜서에 비해 토출 시간을 비약적으로 단축.
스크류 반전기구에 의한 흡인 량의 설정도 가능.
· 회전 수 제어를위한 작은 선긋기, 점 도포 고속 토출이 가능합니다.
스크류 축의 회전에 의한 강제 토출에 크림 솔더 및 실버 페이스트,
에폭시 수지도 막힘 없음.
· 주사기 직접 장착하여 사용하실 수 있습니다.
멘테도 간단 심플한 디자인.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 수지 크림 솔더, AG 페이스트,
열경화성 실리콘 그리스 |
|
|
|
|
|
|
적응 점도 |
30Pa · s (30,000 cps) ~ 페이스트 |
|
|
|
|
|
액 가압 방식 |
동기화 압력 (토출 시간과 동기화) |
|
|
|
|
|
액 가압 용 공급 공기
압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
토출 스크류 구동 방식 |
스테핑 모터 |
|
|
|
|
|
모터 회전 속도 |
6 ~ 1500rpm |
|
|
|
|
|
모터 전원 |
DC24V ± 10 %, 1.7A |
|
|
|
|
|
모터 분해능 |
0.72 ° / 펄스 (500P / R) |
|
|
|
|
|
외형 치수, 무게 |
W81 × D42 × H234 (50cc 주사기 장착시 980g) |
|
|
|
|
|
|
최소 토출량 점 신청 |
0.00002ml |
|
|
|
|
|
|
|
|
|
|
|
|
★ SB-110P
☞ 온도 냉각 장치 설치 가능한 특수 모델.
|
|
액체 정량 토출 밸브 나사 밸브 SB-110P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 안정 토출을 할 수 펠티에 방식 채용 스크루 밸브
고점도 재료 나 점도 변화가 큰 재료를 사용하시는 온도의 변화에 관계없이
일정한 온도를 관리하기 위해, 점도 변화에 의한 토출량의 편차를 줄일 수
있습니다.
벨체 컨트롤러는 가열 냉각 장치의 벨 최 소자에 대한 통전 전류를 디지털 PID
제어함으로써 냉각 블록의 온도를 정확하게 제어 할 수 있습니다.
50cc 주사기에 대응.
분배 작업을 더욱 정밀 토출에 최적입니다. 액체 재료의 품질도 안정하겠
습니다. 저렴한 가격, 가격 대비 성능이 우수합니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
나사 밸브 (SB-110P) |
|
|
|
|
|
|
적응 점도 |
30Pa · s (30,000 cps) ~ 페이스트 |
|
|
|
|
|
최소 토출량 점 신청 |
0.02mg/shot |
|
|
|
|
|
액 가압 방식 |
동기화 압력 (토출 시간과 동기화) |
|
|
|
|
|
액 가압 용 공급 공기 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 3 포트 밸브 |
|
|
|
|
|
토출 스크류 구동 방식 |
스테핑 모터 |
|
|
|
|
|
모터 회전 속도 |
6 ~ 1500rpm |
|
|
|
|
|
모터 전원 |
DC24V ± 10 %, 1.7A |
|
|
|
|
|
모터 분해능 |
0.72 ° / 펄스 (500P / R) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
펠티에 유닛 (SBP-50) |
|
|
|
|
|
적용 주사기 |
50cc |
|
|
|
|
|
|
가열 냉각 소자 |
펠티에 소자 |
|
|
|
|
|
|
내장 온도 센서 |
백금 측온 저항체 : Pt100 |
|
|
|
|
|
|
방열 방식 |
방열판 및 팬 모터 |
|
|
|
|
|
|
냉각 능력 |
주위 온도 -10 ℃ (주위 온도 30 ℃ 일 때) |
|
|
|
|
|
|
가열 능력 |
주위 온도 +25 ℃ (주위 온도 15 ℃ 일 때) |
|
|
|
|
|
|
전원 및 소비 전력 |
펠티에 컨트롤러에서 공급 |
|
|
|
|
|
|
외형 치수 · 중량 |
W173 × D62 × H 약 285 (SB-110P 부분 포함), 약 1.7 ㎏ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
펠티에 컨트롤러 (PC-110) |
|
|
|
|
|
|
제어 방식 |
디지털 PID 제어 오토 튜닝 기능 |
|
|
|
|
|
|
목표 온도 설정 범위 |
+5 ~ +40 ℃ |
|
|
|
|
|
|
설정 방법 |
패널 키 스위치에 의해 설정 |
|
|
|
|
|
|
지시 방식 |
7 세그먼트 LED 표시 |
|
|
|
|
|
|
온도 지시 정밀도 |
(지시 값의 ± 0.2 % 또는 ± 0.8 ℃ 중 큰) ± 1 자릿수 |
|
|
|
|
|
|
적합 온도 센서 |
백금 측온 저항체 : Pt100 |
|
|
|
|
|
|
이상 검출 기능 |
측정 온도가 +45 ℃를 초과 할 경우 및 센서 이상이 발생했을 때, 펠티에 소자에 전류를 강제 차단 |
|
|
|
|
|
|
에러 표시 기능 |
센서 이상, 메모리 이상, A / D 변환기 이상 |
|
|
|
|
|
|
출력 전압 · 전류 |
DC12V · 4A |
|
|
|
|
|
|
전원 및 소비 전력 |
AC100V (± 10 %) 50/60Hz, 100VA 이하 |
|
|
|
|
|
|
주위 온도 · 습도 |
+5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) |
|
|
|
|
|
|
외형 치수 · 중량 |
W220 × D220 × H85 (패널 부품 높이 제외) 약 2 ㎏ |
|
|
|
|
|
|
|
|
|
|
|
|
|
★ (신제품) SB-110 Ⅲ S
☞ 기존 모델에 비해 토출 효율 대폭 UP! 더욱 빠른 신청이있는 고화질 디스펜서
|
|
(새 상품) 액체 정량 토출 밸브 나사 밸브 SB-110 Ⅲ S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
기존 모델에 비해 더욱 고속 토출 가능하게했습니다.
스크류 축은 새로운 디자인에서 토출 정밀도는 더욱 안정!
에폭시, 크림 솔더, 실버 페이스트, 열경화성 실리콘, 그리스 등 다양한 고점도
액체 재료에 대응합니다.
고점도 액체 재료를 스크류 회전축에서 정밀한 고속 토출있는 하이 엔드
모델입니다!
교환 스크류 라이너 채용으로 토출 불균형 개선.
· 기존 디스펜서에 비해 토출 시간을 비약적으로 단축.
스크류 반전기구에 의한 흡인 량의 설정도 가능.
· 회전 수 제어를위한 작은 선긋기, 점 도포 고속 토출이 가능합니다.
스크류 축의 회전에 의한 강제 토출에 크림 솔더 및 실버 페이스트, 에폭시
수지도 막힘없이 토출 가능.
· 주사기 직접 장착하여 사용하실 수 있습니다.
옵션에서 탱크 설치형 · 강제 밸브 취부 사양 등 있습니다.
· 접액부와 구동부는 부대 너트로 쉽게 분리에 의해 관리가 매우 편리합니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 수지 크림 솔더, AG 페이스트, 열경화성 실리콘 그리스 |
|
|
|
|
|
|
적응 점도 |
30Pa · s ~ 500Pa · s (30,000 ~ 500,000 mPa · s) |
|
|
|
|
|
액 가압 방식 |
동기화 압력 (토출 시간과 동기화) or 상시 가압 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) |
|
|
|
|
|
구동 방식 |
스테핑 모터 |
|
|
|
|
|
모터 회전 속도 |
6 ~ 1500rpm |
|
|
|
|
|
모터 전원 |
DC24 ~ 48V |
|
|
|
|
|
모터 분해능 |
0.72 ° / 펄스 (500P / R) |
|
|
|
|
|
외형 치수, 무게 |
W71.5 × D42 × H205 770g (주사기 포함하지 않고) |
|
|
|
|
|
최소 토출량 |
0.0001ml |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 핸디 타입 선택 목록
☞ 수동으로 사용 핸디 식.
★ 2 액형 핸드 피스
HP-201/202/203 HP-201/202/203
☞ 아크릴 2 액형 전용 수동 건
|
|
액체 정량 토출 밸브 2 액형 핸드 피스 HP-201 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 아크릴 2 액형 수지 전용 정적 믹서 식 핸디 타입 모델
· 끝이 원터치 고정 믹서 노즐이므로 혼합 된 상태로 토출됩니다.
· 혼합은 노즐 부 만.
· 전원 불필요하고 공기만으로 사용하실 수 있습니다.
· 핸디 타입에서 직접 신청이 손쉽게 효율 UP
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s (50000cps) 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
무게 (약) |
400g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
액체 정량 토출 밸브 2 액형 핸드 피스 HP-202 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 아크릴 2 액형 수지 전용 2 개 노즐 팁 혼합 식 핸디 타입 모델
· 끝이 2 개 노즐 팁 혼합 식이므로, 방치해도 경화하지 않습니다.
· 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서.
· 전원 불필요하고 공기만으로 사용하실 수 있습니다.
· 핸디 타입에서 직접 신청이 손쉽게 효율 UP
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s (50000cps) 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
무게 (약) |
400g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
액체 정량 토출 밸브 2 액형 핸드 피스 HP-203 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 아크릴 2 액형 수지 전용 이중관 노즐 식 핸디 타입 모델
· 끝이 이중관 노즐 식이므로, 사용 후 가볍게 닦아내는 것만으로 방치
있습니다.
· 접촉만으로 반응을 시작하는 아크릴 2 액형의 특성을 살린 디스펜서.
· 전원 불필요하고 공기만으로 사용하실 수 있습니다.
· 핸디 타입에서 직접 신청이 손쉽게 효율 UP
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
아크릴 2 액형 수지 |
|
|
|
|
|
|
적응 점도 |
50Pa · s (50000cps) 이하 |
|
|
|
|
|
배합비 |
100:100 |
|
|
|
|
|
무게 (약) |
400g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★1 액 용 핸디 에이스
AP-102D/AP-104D AP-102D/AP-104D
☞ 공기 근원 만 사용 수동 레버 식 디스펜서
|
|
액체 정량 토출 밸브 수동 용 핸디 에이스 AP-102D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 공기 근원 만 사용 수동 레버 방식 디스펜서. 토출량 소량 유형
· 잡으면 토출하는 간단한 수작업 용 디스펜서.
· 재료의 대폭 절약에 공헌.
· 작업 환경의 개선을 도모 할 수 있습니다.
· 유지 보수가 간단합니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
기름, 식초 비닐 계, 기타 각종 접착제 |
|
|
|
|
|
|
재료 압력 |
Max0.5MPa (5kgf/cm 2) |
|
|
|
|
|
접액부 |
POM 수지, SUS304, 하이뽀리, 알루미늄 |
|
|
|
|
|
튜브 포트 |
Rc1 / 4 (AP-102D) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
액체 정량 토출 밸브 수동 용 핸디 에이스 AP-104D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 공기 근원 만 사용 수동 레버 방식 디스펜서. AP-102D의 토출 대용량 타입.
· 잡으면 토출하는 간단한 수작업 용 디스펜서.
· 재료의 대폭 절약에 공헌.
· 작업 환경의 개선을 도모 할 수 있습니다.
· 유지 보수가 간단합니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
기름, 식초 비닐 계, 기타 각종 접착제 |
|
|
|
|
|
|
재료 압력 |
Max0.5MPa (5kgf/cm 2) |
|
|
|
|
|
접액부 |
POM 수지, SUS304, 하이뽀리, 알루미늄 |
|
|
|
|
|
튜브 포트 |
Rc1 / 4 (AP-102D) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 고압 용 핸디 에이스
AP-104H AP-104H
☞ 공기 근원 만 사용 수동 레버 방식 디스펜서
|
|
액체 정량 토출 밸브 수동 용 핸디 에이스 AP-104H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 고압 대응. 공기 근원 만 사용 수동 레버 방식 디스펜서
· 잡으면 토출하는 간단한 수작업 용 디스펜서.
· 재료의 대폭 절약에 공헌.
· 작업 환경의 개선을 도모 할 수 있습니다.
· 유지 보수가 간단합니다.
· 유체 압력 5MPa.까지 대응 가능.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
에폭시 그리스 |
|
|
|
|
|
|
적응 점도 |
고점도 |
|
|
|
|
|
재료 압송 압력 |
최대 5MPa |
|
|
|
|
|
무게 (약) |
280g |
|
|
|
|
|
Kv 값 |
3.00L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 컴팩트 핸디 BALL PET
BP-105DSE-H BP-105DSE-H
☞ 고성능 분배기 (BALL PET) BP-105DSE의 핸디 타입.
|
|
액체 정량 토출 밸브 BALL PET BP-105DSE-H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○ 고성능 분배기 (BALL PET) BP-105DSE의 핸디 타입.
수동으로도 작업하기 쉬운 암 그립 타입으로 정량 토출이 요구되는
현장에 부디 사용해주세요.
디스펜서 컨트롤러의 제어를 수중 스윗치로 실시 할 에어 식 정량 토출
디스펜서.
· 재료의 대폭 절약에 공헌.
· 작업 환경의 개선을 도모 할 수 있습니다 · 색 백 방식으로 액 조각 최고.
· 스트로크 조정 기능으로 토출량의 미세 조정이 가능하다.
바디는 외형의 기능 아름다움에 가세 해 아름다운 브르 아르 마이트
마무리했다.
옵션으로 습기 경화형 실리콘 대응 모델도 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
최적 사용액 |
식초 비 (유제) · 에폭시 |
|
|
|
|
|
|
적응 점도 |
저 · 중 점도 |
|
|
|
|
|
오리피스 |
φ3 |
|
|
|
|
|
제어 압력 |
0.4 ~ 0.5MPa (4 ~ 5kgf/cm 2) 5 포트 밸브 |
|
|
|
|
|
무게 (약) |
125g |
|
|
|
|
|
최소 토출량 |
0.01ml |
|
|
|
|
|
Kv 값 |
3.72L/min |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
★ 액제 · 토출량 선택 목록
|
┃ BALL PET 액제 · 토출량 선택 목록 |
|
|
나사 밸브
SB-110 SB-110 |
BP-100 시리즈 |
BP-100 (PPS)
시리즈 |
BP-105DNE |
BP-105DSE |
BP-105DS-SX1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
실리콘 오일 |
△ |
◎ |
○ (고점도 ×) |
◎ |
◎ |
◎ |
|
|
|
기계유 |
× |
△ |
△ |
○ |
○ |
◎ |
|
|
|
그리스 |
◎ |
◎ |
○ (고점도 ×) |
× |
○ |
○ |
|
|
|
UV 수지 |
× |
△ |
○ |
◎ |
△ |
△ |
|
|
|
혐기성 수지 |
× |
× |
○(※1) |
○ |
× |
× |
|
|
|
고무계 (용액 제) |
× |
△ |
△ |
○ |
○ |
◎ |
|
|
|
식초 비닐 계 (수성) |
× |
○ |
○ |
○ |
○ |
○ |
|
|
|
시아 계 |
× |
× |
× |
◎ |
× |
× |
|
|
|
에폭시 1 액 |
◎ |
○ |
○ (고점도 ×) |
○ |
○ |
○ |
|
|
|
실리콘 실란트 |
△ |
△ |
△ |
△ |
△ |
○ |
|
|
|
유기 물약 |
× |
× |
× |
○ |
○ |
◎ |
|
|
|
크림 솔더 |
◎ |
× |
× |
× |
○ |
× |
|
|
|
실버 페이스트 |
◎ |
× |
× |
× |
× |
× |
|
|
|
필러들이 재료 |
○ |
△ |
△ |
△ |
× |
○ |
|
|
|
아크릴 2 액형 수지 |
× |
× |
× |
× |
× |
× |
|
|
|
에폭시 2 액형 수지 |
× |
× |
× |
× |
× |
× |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BP-107DN |
BP-107DN-P |
BP-105DE |
BP-105DE-C |
BP-105D-X 시리즈 |
BP-109-01S |
|
|
|
|
|
 |
 |
|
 |
 |
|
|
|
실리콘 오일 |
◎ |
○ |
○ |
◎ |
◎ |
○ |
|
|
|
기계유 |
○ |
○ |
○ |
○ |
◎ |
○ |
|
|
|
그리스 |
△ |
× |
○ |
○ |
○ |
◎ |
|
|
|
UV 수지 |
◎ |
× |
△ |
○ |
○ |
△ |
|
|
|
혐기성 수지 |
◎ |
△ |
× |
○ |
× |
× |
|
|
|
고무계 (용액 제) |
○ |
○ |
○ |
○ |
◎ |
× |
|
|
|
식초 비닐 계 (수성) |
○ |
○ |
× |
○ |
◎ |
○ |
|
|
|
시아 계 |
× |
◎ |
× |
× |
× |
× |
|
|
|
에폭시 1 액 |
○ |
× |
◎ |
○ |
○ |
○ |
|
|
|
실리콘 실란트 |
△ |
△ |
○ |
× |
△ |
◎ |
|
|
|
유기 물약 |
○ |
○ |
○ |
○ |
○ |
× |
|
|
|
크림 솔더 |
× |
× |
○ |
○ |
○ |
○ |
|
|
|
실버 페이스트 |
× |
× |
○ |
○ |
○ |
○ |
|
|
|
필러들이 재료 |
△ |
× |
◎ |
○ |
○ |
○ |
|
|
|
아크릴 2 액형 수지 |
× |
× |
× |
× |
× |
× |
|
|
|
에폭시 2 액형 수지 |
× |
× |
× |
× |
× |
× |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BP-109N 시리즈 |
BP-100-08H |
STU-105DS-CL |
STU-107DN-L |
STU-105DE-C |
STU-109-01S |
|
|
|
|
|
|
|
|
|
|
|
|
|
실리콘 오일 |
○ |
○ |
× |
× |
× |
× |
|
|
|
기계유 |
○ |
△ |
× |
× |
× |
× |
|
|
|
그리스 |
○ |
◎ |
× |
× |
× |
× |
|
|
|
UV 수지 |
△ |
△ |
× |
× |
× |
× |
|
|
|
혐기성 수지 |
× |
× |
× |
× |
× |
× |
|
|
|
고무계 (용액 제) |
× |
△ |
× |
× |
× |
× |
|
|
|
식초 비닐 계 (수성) |
○ |
○ |
× |
× |
× |
× |
|
|
|
시아 계 |
× |
× |
× |
× |
× |
× |
|
|
|
에폭시 1 액 |
○ |
○ |
× |
× |
× |
× |
|
|
|
실리콘 실란트 |
○ |
○ |
× |
× |
× |
× |
|
|
|
유기 물약 |
× |
× |
× |
× |
× |
× |
|
|
|
크림 솔더 |
○ |
× |
× |
× |
× |
× |
|
|
|
실버 페이스트 |
○ |
× |
× |
× |
× |
× |
|
|
|
필러들이 재료 |
○ |
× |
× |
× |
× |
× |
|
|
|
아크릴 2 액형 수지 |
× |
× |
◎ |
◎ |
△ |
△ |
|
|
|
에폭시 2 액형 수지 |
× |
× |
△ |
△ |
◎ |
◎ |
|
|
◎ 매우 우수 ○ 적용 △ 재질, 포장 등의 교환에 의해 허용 또는 액체의 조건에 따라 허용 × 사용 불가 |
|
|
※ 위 선정은 예이기 때문에, 들어 맞지 않는 경우도 있습니다. |
|
|
※ 불명 한 경우는 당사 영업부로 문의하시기 바랍니다. |
|
|
※ 1힘 혐오 액제의 경우 정기적 인 유지 보수가 필요합니다.
|
|
|
|
|
|
|
|
|
