| 제품명 |
밸브 > (정량 토출 밸브) AV501 |
| 메이커 |
IWASHITA(IEI) |
| 간략설명 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
♣ 밸브 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
밸브 시스템은 물 정도의 저점도 재료로 반죽 고점도 재료까지 폭넓게 사용할 수 있습니다.
특히 재료의 공급량이 많은 용도 나 생산량이 많은 용도에 최적 인 시스템입니다.
봉지, 작성, 분주, 적하 등 응용 범위도 매우 광범위하게 모든 작업 공정에 적용 할 수 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
정량 토출 밸브 |
|
|
|
|
|
각종 액체 나 용도에 응한 최적 인 정밀 도포 밸브를 준비 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(정량 토출 밸브) AV501 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■ 접액부 구동부를 분리 격막 및 밀봉 수있는 니들 밸브를 채용하여, 필라델피아들이 재료 등 광범위한 액체에 사용 가능
■ 적용 재료 - 필라델피아들이 재료, 에폭시, 실리콘, 기타 액체 일반
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
사양 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
밸브 구조 |
니들 밸브 방식 |
|
|
|
|
|
|
|
최소 토출량 |
0.01mL |
|
|
|
|
|
|
유량 (KV 값) |
4L/min. |
|
|
|
|
|
|
적용 점도 |
1 ~ 500,000 mPa · s |
|
|
|
|
|
접액부 재질 |
SUS304, 폴리 프로필렌, 폴리 아미드 |
|
|
|
|
|
|
재료 압송 압력 |
최대 686kPa |
|
|
|
|
|
|
배관 접속구 |
IN. PT1 / 4 |
|
|
|
|
|
|
작동 속도 |
150cycles/min. |
|
|
|
|
|
|
작동 압력 |
392 ~ 686kPa |
|
|
|
|
|
|

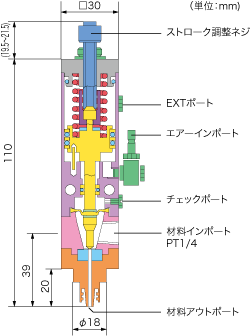

외형 치수 |
(□) 30 × (H) 131.5mm (돌출부 제외) |
|
|
|
|
|
|
질량 |
440g |
|
|
|
|
|
|
표준 부속품 |
AV501B-1 성형 격막 (폴리 아미드) = 1
AV501-12 벤 = 1 |
|
|
|
|
|
▶ 출하시에는 AV501B-1 성형 다이어프램이 장착되어 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
소모품 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AV501B-1 성형 격막 (폴리 아미드) (출하시 임베디드 제품) |
4 |
|
|
|
|
|
|
|
AV501-13 격막 (PTFE) |
2 |
|
|
|
|
|
|
|
AV501-12 벤 |
5 |
|
|
|
|
|
|
|
AV501-6 니들 밸브 |
2 |
|
|
|
|
|
|
|
AV501-14 씰 지원 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
