| 제품명 |
밸브 > (정량 토출 밸브) AV101 |
| 메이커 |
IWASHITA(IEI) |
| 간략설명 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
♣ 밸브 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
밸브 시스템은 물 정도의 저점도 재료로 반죽 고점도 재료까지 폭넓게 사용할 수 있습니다.
특히 재료의 공급량이 많은 용도 나 생산량이 많은 용도에 최적 인 시스템입니다.
봉지, 작성, 분주, 적하 등 응용 범위도 매우 광범위하게 모든 작업 공정에 적용 할 수 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
정량 토출 밸브 |
|
|
|
|
|
각종 액체 나 용도에 응한 최적 인 정밀 도포 밸브를 준비 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(정량 토출 밸브) AV101 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■ 물 정도에서 반죽 고점도 재료까지 폭 넓은 유체에 사용할 수 있습니다
■ 밸브의 색 백 효과에 의해 재료의 액체 양념이나 실 상환이 없습니다
■ 적용 재료 - 에폭시, 실리콘, 그리스, 페이스트, 접착제, 기타 액체 일반
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
사양 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
밸브 구조 |
스풀 밸브 방식 |
|
|
|
|
|
|
|
최소 토출량 |
0.1mL |
|
|
|
|
|
|
유량 (KV 값) |
12L/min. |
|
|
|
|
|
|
적용 점도 |
1 ~ 1,000,000 mPa · s |
|
|
|
|
|
접액부 재질 |
SUS304, SUS316 (무전 해 Ni 도금), PTFE |
|
|
|
|
|
|
재료 압송 압력 |
최대 686kPa |
|
|
|
|
|
|
배관 접속구 |
IN. OUT PT1 / 4 |
|
|
|
|
|
|
작동 속도 |
100cycles/min. |
|
|
|
|
|
|
작동 압력 |
343 ~ 686kPa |
|
|
|
|
|
|

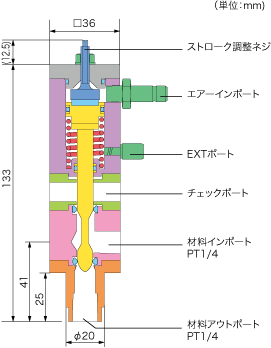

외형 치수 |
(□) 36 × (H) 133mm (돌출부 제외) |
|
|
|
|
|
|
질량 |
1.0kg |
|
|
|
|
|
|
표준 부속품 |
AV101-15E EPDM 씰 = 2
AV101-15S 실리콘 씰 = 2
AV101-15V 바이 톤 씰 = 2 |
|
|
|
|
|
▶ 출하시에는 AV101-15 PTFE 씰이 장착되어 있습니다.
▶ 니들 어댑터는 포함되어 있지 않으므로 별도로 구매해주세요.
지원되는 어댑터 : NA-T2-M, NA-T2-P
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
소모품 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AV101-15E EPDM 씰 |
5 |
|
|
|
|
|
|
|
AV101-15S 실리콘 씰 |
5 |
|
|
|
|
|
|
|
AV101-15V 바이 톤 씰 |
5 |
|
|
|
|
|
|
|
AV101-15 PTFE 씰 (출하시 임베디드 제품) |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
네오닉스 시스템은 IWASHITA(IEI) 社 의 모든 제품을 취급하고 있습니다.
홈페이지에 없는 제품들은 귀사로 문의 해주세요. ☎ 052-288-6801 |
|
|
|
|
|
|
